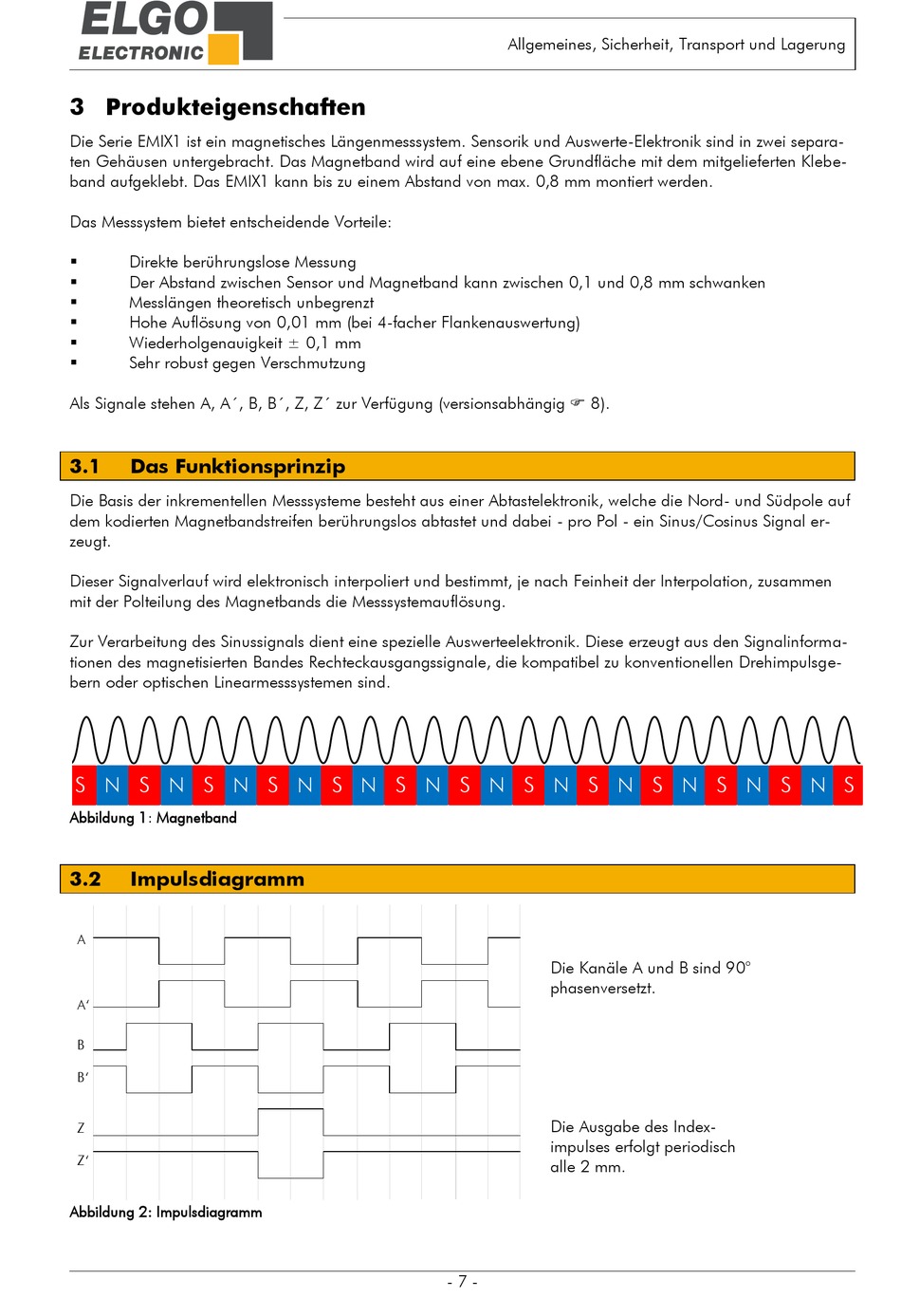

3 Produkteigenschaften
Die Serie EMIX1 ist ein magnetisches Längenmesssystem. Sensorik und Auswerte-Elektronik sind in zwei separa-
ten Gehäusen untergebracht. Das Magnetband wird auf eine ebene Grundfläche mit dem mitgelieferten Klebe-
band aufgeklebt. Das EMIX1 kann bis zu einem Abstand von max. 0,8 mm montiert werden.
Das Messsystem bietet entscheidende Vorteile:
Direkte berührungslose Messung
Der Abstand zwischen Sensor und Magnetband kann zwischen 0,1 und 0,8 mm schwanken
Messlängen theoretisch unbegrenzt
Hohe Auflösung von 0,01 mm (bei 4-facher Flankenauswertung)
Wiederholgenauigkeit ± 0,1 mm
Sehr robust gegen Verschmutzung
Als Signale stehen A, A´, B, B´, Z, Z´ zur Verfügung (versionsabhängig 8).
3.1
Das Funktionsprinzip
Die Basis der inkrementellen Messsysteme besteht aus einer Abtastelektronik, welche die Nord- und Südpole auf
dem kodierten Magnetbandstreifen berührungslos abtastet und dabei - pro Pol - ein Sinus/Cosinus Signal er-
zeugt.
Dieser Signalverlauf wird elektronisch interpoliert und bestimmt, je nach Feinheit der Interpolation, zusammen
mit der Polteilung des Magnetbands die Messsystemauflösung.
Zur Verarbeitung des Sinussignals dient eine spezielle Auswerteelektronik. Diese erzeugt aus den Signalinforma-
tionen des magnetisierten Bandes Rechteckausgangssignale, die kompatibel zu konventionellen Drehimpulsge-
bern oder optischen Linearmesssystemen sind.
S
N
S
N
S
N
Abbildung 1: Magnetband
3.2
Impulsdiagramm
A
A'
B
B'
Z
Z'
Abbildung 2: Impulsdiagramm
S
N
S
N
S
N
Allgemeines, Sicherheit, Transport und Lagerung
S
N
S
N
S
Die Kanäle A und B sind 90°
phasenversetzt.
Die Ausgabe des Index-
impulses erfolgt periodisch
alle 2 mm.
- 7 -
N
S
N
S N
S
N
S
