A/B – Inkrementalsignale
(Option HXXX oder TXXX)

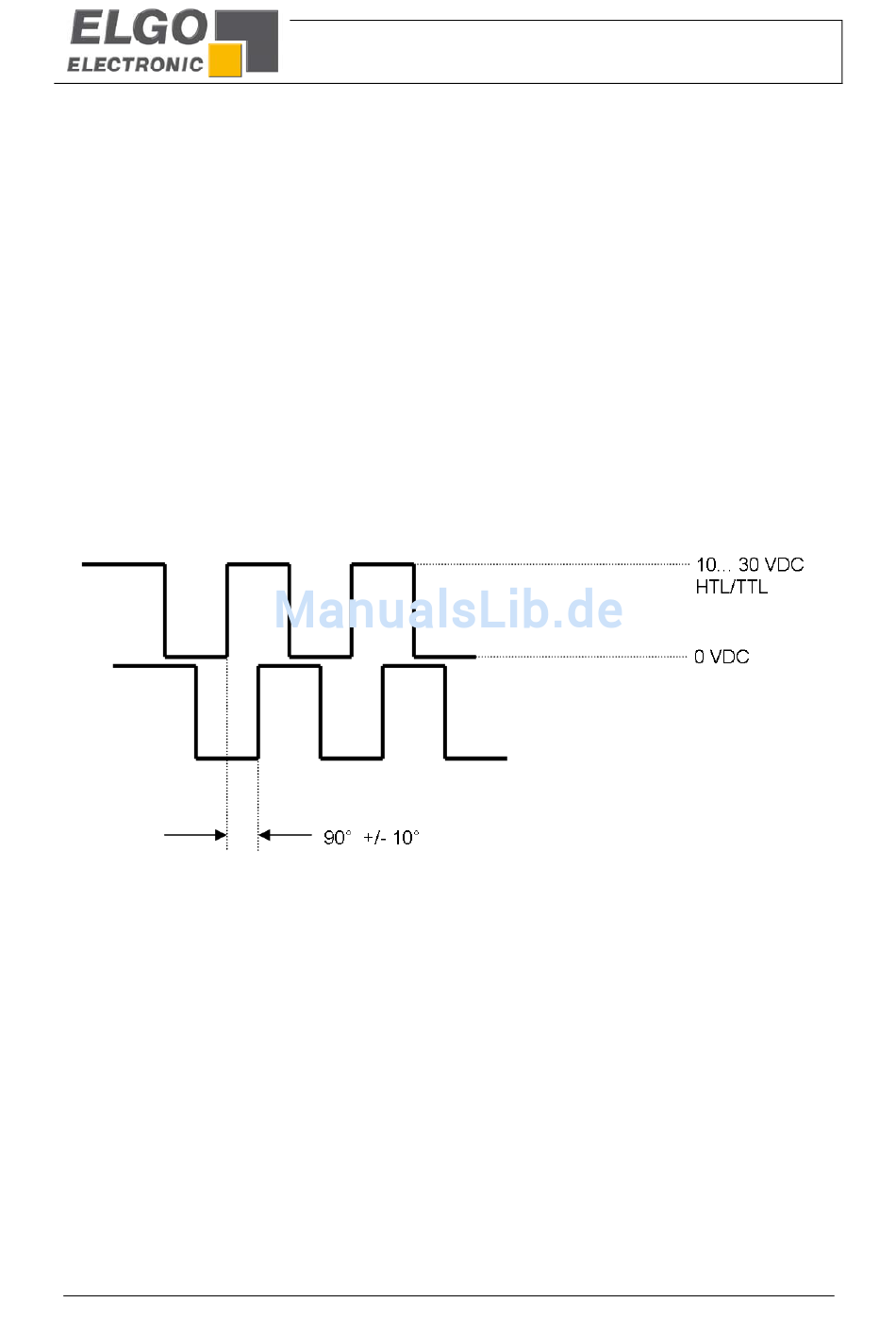

Als Option stehen zwei um 90° phasenversetzte Rechtecksignale (drehimpulsgeberkompatibel) mit HTL-oder
TTL-Ausgangspegel (Gegentakt, Push/Pull) zur Verfügung.
Die Systemauflösung kann bei Vierflankenauswertung folgende Werte annehmen:
2,5 μm; 5 μm; 10 μm; 25 μm (pro Taktflanke)
Inkrementalsignale
H2N5 Inkrementale Rechtecksignale HTL mit 2,5 μm Auflösung
H005
Inkrementale Rechtecksignale HTL mit 5 μm Auflösung
H010
Inkrementale Rechtecksignale HTL mit 10 μm Auflösung
H025
Inkrementale Rechtecksignale HTL mit 25 μm Auflösung
T2N5
Inkrementale Rechtecksignale TTL mit 2,5 μm Auflösung
T005
Inkrementale Rechtecksignale TTL mit 5 μm Auflösung
T010
Inkrementale Rechtecksignale TTL mit 10 μm Auflösung
T025
Inkrementale Rechtecksignale TTL mit 25 μm Auflösung
Installation/Erstinbetriebnahme
19
