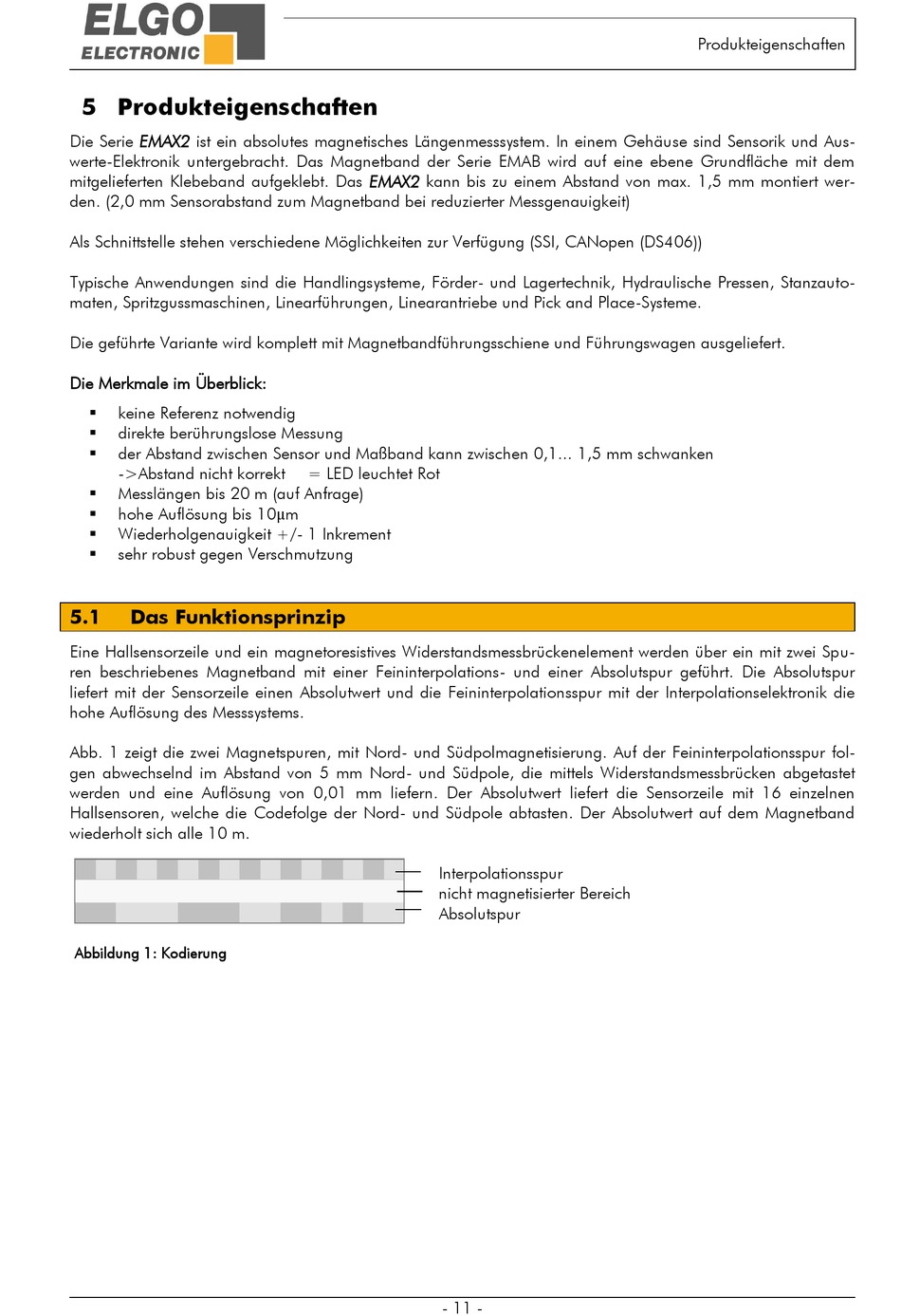

5 Produkteigenschaften
Die Serie EMAX2 ist ein absolutes magnetisches Längenmesssystem. In einem Gehäuse sind Sensorik und Aus-
werte-Elektronik untergebracht. Das Magnetband der Serie EMAB wird auf eine ebene Grundfläche mit dem
mitgelieferten Klebeband aufgeklebt. Das EMAX2 kann bis zu einem Abstand von max. 1,5 mm montiert wer-
den. (2,0 mm Sensorabstand zum Magnetband bei reduzierter Messgenauigkeit)
Als Schnittstelle stehen verschiedene Möglichkeiten zur Verfügung (SSI, CANopen (DS406))
Typische Anwendungen sind die Handlingsysteme, Förder- und Lagertechnik, Hydraulische Pressen, Stanzauto-
maten, Spritzgussmaschinen, Linearführungen, Linearantriebe und Pick and Place-Systeme.
Die geführte Variante wird komplett mit Magnetbandführungsschiene und Führungswagen ausgeliefert.
Die Merkmale im Überblick:
keine Referenz notwendig
direkte berührungslose Messung
der Abstand zwischen Sensor und Maßband kann zwischen 0,1... 1,5 mm schwanken
->Abstand nicht korrekt
Messlängen bis 20 m (auf Anfrage)
hohe Auflösung bis 10µm
Wiederholgenauigkeit +/- 1 Inkrement
sehr robust gegen Verschmutzung
5.1
Das Funktionsprinzip
Eine Hallsensorzeile und ein magnetoresistives Widerstandsmessbrückenelement werden über ein mit zwei Spu-
ren beschriebenes Magnetband mit einer Feininterpolations- und einer Absolutspur geführt. Die Absolutspur
liefert mit der Sensorzeile einen Absolutwert und die Feininterpolationsspur mit der Interpolationselektronik die
hohe Auflösung des Messsystems.
Abb. 1 zeigt die zwei Magnetspuren, mit Nord- und Südpolmagnetisierung. Auf der Feininterpolationsspur fol-
gen abwechselnd im Abstand von 5 mm Nord- und Südpole, die mittels Widerstandsmessbrücken abgetastet
werden und eine Auflösung von 0,01 mm liefern. Der Absolutwert liefert die Sensorzeile mit 16 einzelnen
Hallsensoren, welche die Codefolge der Nord- und Südpole abtasten. Der Absolutwert auf dem Magnetband
wiederholt sich alle 10 m.
Abbildung 1: Kodierung
= LED leuchtet Rot
Interpolationsspur
nicht magnetisierter Bereich
Absolutspur
- 11 -
