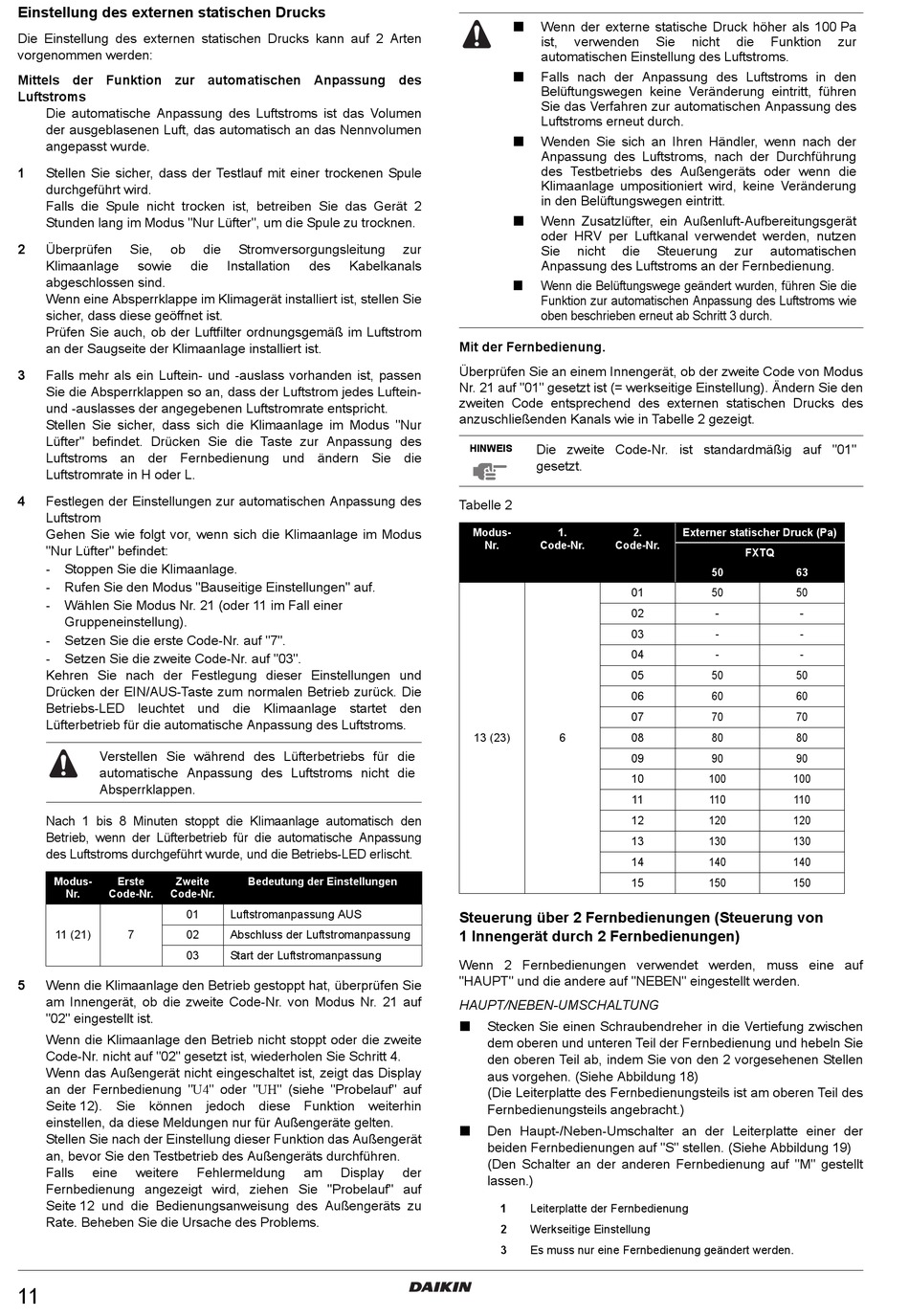

Einstellung des externen statischen Drucks
Die Einstellung des externen statischen Drucks kann auf 2 Arten
vorgenommen werden:
Mittels der Funktion zur automatischen Anpassung des
Luftstroms
Die automatische Anpassung des Luftstroms ist das Volumen
der ausgeblasenen Luft, das automatisch an das Nennvolumen
angepasst wurde.
1
Stellen Sie sicher, dass der Testlauf mit einer trockenen Spule
durchgeführt wird.
Falls die Spule nicht trocken ist, betreiben Sie das Gerät 2
Stunden lang im Modus "Nur Lüfter", um die Spule zu trocknen.
2
Überprüfen
Sie,
ob
Klimaanlage
sowie
abgeschlossen sind.
Wenn eine Absperrklappe im Klimagerät installiert ist, stellen Sie
sicher, dass diese geöffnet ist.
Prüfen Sie auch, ob der Luftfilter ordnungsgemäß im Luftstrom
an der Saugseite der Klimaanlage installiert ist.
3
Falls mehr als ein Luftein- und -auslass vorhanden ist, passen
Sie die Absperrklappen so an, dass der Luftstrom jedes Luftein-
und -auslasses der angegebenen Luftstromrate entspricht.
Stellen Sie sicher, dass sich die Klimaanlage im Modus "Nur
Lüfter" befindet. Drücken Sie die Taste zur Anpassung des
Luftstroms an der Fernbedienung und ändern Sie die
Luftstromrate in H oder L.
4
Festlegen der Einstellungen zur automatischen Anpassung des
Luftstrom
Gehen Sie wie folgt vor, wenn sich die Klimaanlage im Modus
"Nur Lüfter" befindet:
-
Stoppen Sie die Klimaanlage.
-
Rufen Sie den Modus "Bauseitige Einstellungen" auf.
-
Wählen Sie Modus Nr. 21 (oder 11 im Fall einer
Gruppeneinstellung).
-
Setzen Sie die erste Code-Nr. auf "7".
-
Setzen Sie die zweite Code-Nr. auf "03".
Kehren Sie nach der Festlegung dieser Einstellungen und
Drücken der EIN/AUS-Taste zum normalen Betrieb zurück. Die
Betriebs-LED leuchtet und die Klimaanlage startet den
Lüfterbetrieb für die automatische Anpassung des Luftstroms.
Verstellen Sie während des Lüfterbetriebs für die
automatische Anpassung des Luftstroms nicht die
Absperrklappen.
Nach 1 bis 8 Minuten stoppt die Klimaanlage automatisch den
Betrieb, wenn der Lüfterbetrieb für die automatische Anpassung
des Luftstroms durchgeführt wurde, und die Betriebs-LED erlischt.
Modus-
Erste
Zweite
Nr.
Code-Nr.
Code-Nr.
01
11 (21)
7
02
03
5
Wenn die Klimaanlage den Betrieb gestoppt hat, überprüfen Sie
am Innengerät, ob die zweite Code-Nr. von Modus Nr. 21 auf
"02" eingestellt ist.
Wenn die Klimaanlage den Betrieb nicht stoppt oder die zweite
Code-Nr. nicht auf "02" gesetzt ist, wiederholen Sie Schritt 4.
Wenn das Außengerät nicht eingeschaltet ist, zeigt das Display
an der Fernbedienung "U4" oder "UH" (siehe "Probelauf" auf
Seite 12). Sie können jedoch diese Funktion weiterhin
einstellen, da diese Meldungen nur für Außengeräte gelten.
Stellen Sie nach der Einstellung dieser Funktion das Außengerät
an, bevor Sie den Testbetrieb des Außengeräts durchführen.
Falls
eine
weitere
Fernbedienung angezeigt wird, ziehen Sie "Probelauf" auf
Seite 12 und die Bedienungsanweisung des Außengeräts zu
Rate. Beheben Sie die Ursache des Problems.
11
die
Stromversorgungsleitung
die
Installation
des
Kabelkanals
Bedeutung der Einstellungen
Luftstromanpassung AUS
Abschluss der Luftstromanpassung
Start der Luftstromanpassung
Fehlermeldung
am
Display
Wenn der externe statische Druck höher als 100 Pa
ist,
automatischen Einstellung des Luftstroms.
Falls nach der Anpassung des Luftstroms in den
Belüftungswegen keine Veränderung eintritt, führen
Sie das Verfahren zur automatischen Anpassung des
Luftstroms erneut durch.
Wenden Sie sich an Ihren Händler, wenn nach der
Anpassung des Luftstroms, nach der Durchführung
des Testbetriebs des Außengeräts oder wenn die
Klimaanlage umpositioniert wird, keine Veränderung
in den Belüftungswegen eintritt.
Wenn Zusatzlüfter, ein Außenluft-Aufbereitungsgerät
oder HRV per Luftkanal verwendet werden, nutzen
zur
Sie
Anpassung des Luftstroms an der Fernbedienung.
Wenn die Belüftungswege geändert wurden, führen Sie die
Funktion zur automatischen Anpassung des Luftstroms wie
oben beschrieben erneut ab Schritt 3 durch.
Mit der Fernbedienung.
Überprüfen Sie an einem Innengerät, ob der zweite Code von Modus
Nr. 21 auf "01" gesetzt ist (= werkseitige Einstellung). Ändern Sie den
zweiten Code entsprechend des externen statischen Drucks des
anzuschließenden Kanals wie in Tabelle 2 gezeigt.
Die zweite Code-Nr. ist standardmäßig auf "01"
HINWEIS
gesetzt.
Tabelle 2
Modus-
1.
Nr.
Code-Nr.
13 (23)
6
Steuerung über 2 Fernbedienungen (Steuerung von
1 Innengerät durch 2 Fernbedienungen)
Wenn 2 Fernbedienungen verwendet werden, muss eine auf
"HAUPT" und die andere auf "NEBEN" eingestellt werden.
HAUPT/NEBEN-UMSCHALTUNG
Stecken Sie einen Schraubendreher in die Vertiefung zwischen
dem oberen und unteren Teil der Fernbedienung und hebeln Sie
den oberen Teil ab, indem Sie von den 2 vorgesehenen Stellen
aus vorgehen. (Siehe Abbildung 18)
(Die Leiterplatte des Fernbedienungsteils ist am oberen Teil des
Fernbedienungsteils angebracht.)
Den Haupt-/Neben-Umschalter an der Leiterplatte einer der
beiden Fernbedienungen auf "S" stellen. (Siehe Abbildung 19)
(Den Schalter an der anderen Fernbedienung auf "M" gestellt
der
lassen.)
1
Leiterplatte der Fernbedienung
2
Werkseitige Einstellung
3
Es muss nur eine Fernbedienung geändert werden.
verwenden
Sie
nicht
die
nicht
die
Steuerung
zur
2.
Externer statischer Druck (Pa)
Code-Nr.
FXTQ
50
01
50
02
-
03
-
04
-
05
50
06
60
07
70
08
80
09
90
10
100
11
110
12
120
13
130
14
140
15
150
Funktion
zur
automatischen
63
50
-
-
-
50
60
70
80
90
100
110
120
130
140
150
