- Seite 1 INSTALLATIONSANLEITUNG Raumthermostat EKRTR EKRTETS...
- Seite 2 > > > >...
-
Seite 3: Inhaltsverzeichnis
Einheit oder der Zubehörteile kann zu elektrischem Schlag, Kurzschluss, Auslaufen von Flüssigkeit, Brand oder anderen Schäden führen. Achten Sie darauf, nur von Daikin hergestellte Zubehörteile zu verwenden, die speziell für den Gebrauch mit der Anlage konstruiert sind. Und lassen sie diese nur von einem Fachmann installieren. -
Seite 4: Einleitung

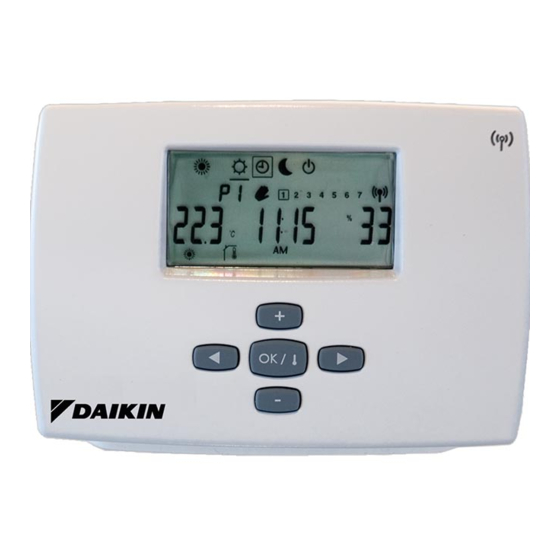

1. Einleitung Der Raumthermostat EKRTR kann nur zur Regelung von Bodenheizungen verwendet werden, die nur zum Heizen oder zum Heizen und Kühlen konzipiert sind. Er wird typischerweise an der Inneneinheit installiert. Siehe auch "Typische Anwendungsbeispiele" im Installationshandbuch der Inneneinheit. Bei einer Bodenheizungsanlage, die nur heizt aber nicht kühlt, kann der Raumthermostat auch an dem einen motori- sierten Ventil für den Bodenheizungskreislauf installiert werden. -
Seite 5: Ekrtets Installieren Als Sensor Für Die Bodentemperatur
2. EKRTETS installieren als Sensor für die Bodentemperatur Da der Temperatursensor EKRTETS im Boden zu installieren ist, sollte die Installation rechtzeitig eingeplant und durchgeführt werden. Wird EKRTETS als Boden-Temperatursensor installiert, sollte der Thermostat EKRTR an der Wand angebracht werden. Siehe "Wandmontage"... - Seite 6 Den Temperatursensor EKRTETS in einen elektrischen Stromkreis (∅16 mm maximal) integrieren, der in der Bodenkonstruktion installiert ist - siehe unten. Den Kanal für die elektrische Leitung des Temperatur- sensors in der Weise abdichten, dass der Thermostat gegen heißen Luftstrom geschützt ist und es möglich ist, den Temperatursensor bei Bedarf auszuwechseln.
- Seite 7 Schließen Sie das Temperatursensorkabel am Thermostat an. Sie dazu die Beschreibung in "Wandmontage" auf Seite Installieren Sie den Temperatursensor so nah wie HINWEIS möglich am Einlass des Bodenheizungs-Kreislaufs. EKRTR + EKRTETS Installationsanleitung Raumthermostat 4PW45518-1C...
-
Seite 8: Ekrtr Installieren
3. EKRTR installieren Sie können den Thermostat EKRTR an der Wand anbringen oder ihn auf einem Tisch oder einer ähnlichen Unterlage platzieren. 3.1. Wandmontage Der Thermostat EKRTR kann mit den mitgelieferten Schrauben Dübeln der Wand angebracht werden. Siehe Abbildung Das ist besonders dann sinnvoll, wenn Sie das optionale Gerät EKRTETS als externen Temperatursensor installieren wollen. - Seite 9 Optional können Sie das Kabel zum Temperatursensor (EKRTETS) durch die Rückwand des Thermostats führen und so verlegen wie unten gezeigt. Den Thermostat mit den mitgelieferten Schrauben befestigen. Achten Sie beim Befestigen darauf, dass die Kabel nicht eingeklemmt werden. Optional - bei Anschluss des optionalen Temperatursensors EKRTETS - den transparenten Kabelschutz wieder an seine Platz setzen und den Kabelschutz mit der Schraube befestigen.
-
Seite 10: Tisch-Platzierung Des Thermostats
3.2. Tisch-Platzierung des Thermostats Nur dann, wenn der optionale externe Temperatursensor EKRTETS nicht angeschlossen ist, kann Thermostat EKRTR auf einem Tisch oder einer ähnlichen Unterlage platziert werden. In diesem Fall ist keine Installation oder Befestigung erforderlich. Dann arbeitet der Thermostat drahtlos, d.h. per Funk. -
Seite 11: Empfänger Installieren
3.3. Empfänger installieren Normalerweise muss Empfänger nahe -Inneneinheit installiert werden. Empfehlungen zur Erzielung eines optimalen Signalempfangs Bei der Auswahl des Installationsortes des Thermostats beachten Sie bitte die Vorschläge, die dazu gemacht werden. Und beachten Sie die nachfolgenden Empfehlungen. Den Empfänger nicht in einem Metallbehälter installieren. Den Empfänger vertikal ausgerichtet installieren. - Seite 12 Frontabdeckung abzunehmen, beiden Schrauben herausschrauben. Die beiden Schrauben lösen, die unten rechts die Kabel- halterung halten. Die Kabelhalterung entfernen. Je nach Anwendung die dazu erforderlichen Anschlüsse herstellen. Installationsanleitung EKRTR + EKRTETS Raumthermostat 4PW45518-1C...
- Seite 13 5a Bei Anschluss an der Inneneinheit schließen Sie die Inneneinheit und den Empfänger so an, wie nachfolgend gezeigt. EKHB(H/X)008 EKHB(H/X)007AC*** EKHB(H/X)016 H C L N H C L N 1 2 3 4 23 17 15 13 EKRTR receiver EKRTR receiver Heizen Kühlen (Cooling) Bei Anwendungen, bei denen nur geheizt wird, bleiben die...
- Seite 14 Die Stromversorgung muss mit einer Sicherung der Stärke 3 A abgesichert sein (X2M). Wählen Sie das Netzkabel gemäß der jeweils gültigen örtlichen und staatlichen Vorschriften aus. Bei der festen Verkabelung muss ein Hauptschalter oder ein anderer Schaltmechanismus installiert sein, bei dem beim Abschalten alle Pole getrennt werden. Die Installation muss den geltenden örtlichen und nationalen Vorschriften und Gesetzen entsprechen.
- Seite 15 Überprüfen Sie, dass die Funksignale vom Empfänger empfangen werden. Die Konfiguration wird ordnungsgemäß vollzogen, wenn die bei jedem Funksignal, das vom Thermostat kommt, grün blinkt. Das bedeutet auch, dass der Empfänger den Konfigurations- modus verlässt. Beim Thermostat verlassen Sie das Installationsmenü, >...
- Seite 16 LED-Signale und Bedeutungen è è è è § § ! ! ! ! § § Bedeutung Thermostat-Modus: Heizen GRÜN Thermostat-Modus: Kühlen GELB Manueller Modus: Heizen erzwungen GELB GRÜN Manueller Modus: Kühlen erzwungen GELB Manueller Modus: AUS erzwungen GELB/ GRÜN/ GRÜN: Kommunikation ROT/AUS Schnelles...
- Seite 17 Manuelle Regelung Sie können beim Empfänger auch manuell auf Heizen oder Kühlen schalten und damit die Thermostat-Regelung über- gehen. Das kommt zum Beispiel dann in Frage, wenn die Batterien des EKRTR leer sind oder wenn der Thermostat defekt è ist. Manuelle Regelung ist aktiviert, wenn die -LED gelb è...
-
Seite 18: Im Installationsmenü Codes Festlegen
4. Im Installationsmenü Codes festlegen Sie können Codes festlegen. Beginnen Sie im Menü zur Festlegung von Datum und Uhrzeit (im erweiterten Modus). Bei benutzerspezifischer Konfiguration ist es nicht HINWEIS ungewöhnlich, dass dadurch auf einige Codes nicht mehr zugegriffen werden kann. Aktivieren Sie den erweiterten Modus, indem Sie im AUS- >... -
Seite 19: Einstellungen Für Anwendungen Zum Heizen/Kühlen
4.1. Einstellungen für Anwendungen zum Heizen/ Kühlen Für Anwendungen zum Heizen/Kühlen legen Sie die folgenden Codes fest. Erforderliche Code Code Beschreibung Einstellung Kühlmodus vorhanden? 5® ÚêÒ 4.2. Einstellung der Kontrolle der Bodentemperatur Falls der EKRTETS als Temperatursensor zur Erfassung der Bodentemperatur installiert ist, kann er benutzt werden, die Bodentemperatur zu überwachen und den Boden gegen Taubil- dung zu schützen. -
Seite 20: Einstellungen Für Ekrtets Als Externer
4.3. Einstellungen für EKRTETS als externer Temperatursensor zur Erfassung der Umgebungstemperatur im Freien EKRTETS kann als externer Sensor zur Erfassung der Außentemperatur verwendet werden, um in Abhängigkeit von der Außentemperatur die Raumtemperatur zu regulieren (statt den Temperatursensor innerhalb des Thermostaten dazu zu benutzen). -
Seite 21: Alle Codes Im Überblick
4.4. Alle Codes im Überblick Über das Installationsmenü ist es möglich, folgende Codes zu ändern: Standard- Code Code Beschreibung wert Baureihe Stufe Codes zur Anzeige Kalibrierung des Offset = 0 Offset: 0,1°C 4® Temperatur- –5°C~5°C sensors innerhalb des Thermostats. Aktuelle Temperatur + Korrekturwert (Offset) werden... - Seite 22 Standard- Code Code Beschreibung wert Baureihe Stufe Kalibrierung des Offset = 0 Offset: 4® Luftfeuchtigkeits- –10°C~10°C sensors. Aktuelle Lufttemperatur + Korrekturwert (Offset) werden angezeigt. Wenn der Korrekturwert ungleich 0 ist, wird Symbol angezeigt. Installationscodes Kühlmodus — 5® ≈œ ÚêÒ ≈œ vorhanden? Ist der externe —...
- Seite 23 Externen verwenden)/ Temperatur- ≈œ (Tempera- sensor tursensor benutzen? innerhalb Thermo- stats verwenden) Daikin empfiehlt, die Werte der Temperatur-Steuerparameter nicht zu ändern. Sie sind für einen optimalen Betrieb der Bodenheizung/-kühlung eingestellt. Proportionale — 6® ÚêÒ ÚêÒ (propor- Bandsteuerung tionales verwenden? ≈œ...
-
Seite 24: Begrenzung Der Bodentemperatur
Standard- Code Code Beschreibung wert Baureihe Stufe Minimale "Ein"-Zeit 1 Min. 6® 6® 07 (Kühlen angefordert). Mindestverzögeru 1 Min. 6® 07 ng zwischen 2 Kühlzyklen. Wert des propor- 0,1°C 02. 0 01. 0 04. 0 tionalen Bandes. Kompensations- 0,1°C 00. 0 00. - Seite 25 Standard- Code Code Beschreibung wert Baureihe Stufe Codes für Timer (Zeitschaltuhr) Die benutzer- — 8® ≈œ ÚêÒ ≈œ definierten Timer- ◊1 Programme ◊2 an Heiz- bzw. Kühlbetrieb binden? Wenn aktiviert und wenn im Menü zur Einstellung des Timers ein benutzerdefiniertes Timer-Programm ausgewählt ist, gilt Folgendes:...
- Seite 26 Standard- Code Code Beschreibung wert Baureihe Stufe Sonstige Codes Sommerzeit- — 9® ÚêÒ ÚêÒ ≈œ Implementierung 02 + p Erzwungenes — ≈œ ÚêÒ ≈œ Heizen (Installations- prüfung) 03 + o Erzwungenes — ≈œ ÚêÒ ≈œ Kühlen (Installations- prüfung) 15 + Alle Ein- —...
-
Seite 27: Technische Daten
5. Technische Daten 5.1. EKRTR - Thermostat Temperaturanzeige In Stufen von 0,1°C Betriebstemperatur 0°C~50°C Temperatur-Einstellbereich 4°C~37°C in Stufen von 0,5°C Elektrische Sicherheit Klasse II - IP30 (Innengerät, Verschmutzungsgrad 2) Stromversorgung und 3 Nickeleisenbatterien AA.LR6 1,5 V Batterielebensdauer ungefähr 2 Jahre (je nach Betriebsbedingungen) 5.2. - Seite 28 5.3. EKRTETS (optional) Externer Temperatursensor NTC 10K bei 25°C/3 Meter Anschlussdraht Installationsanleitung EKRTR + EKRTETS Raumthermostat 4PW45518-1C...
