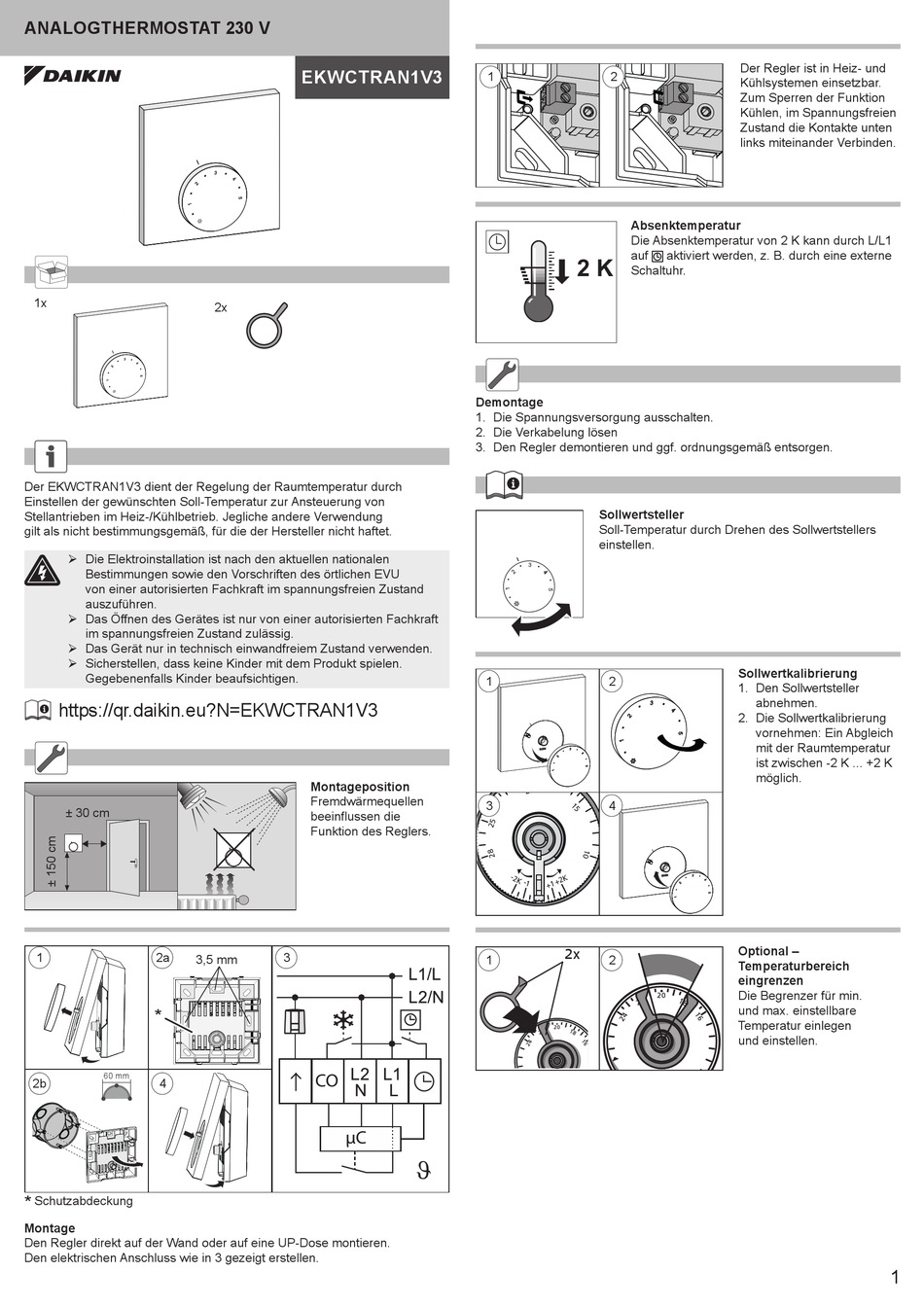

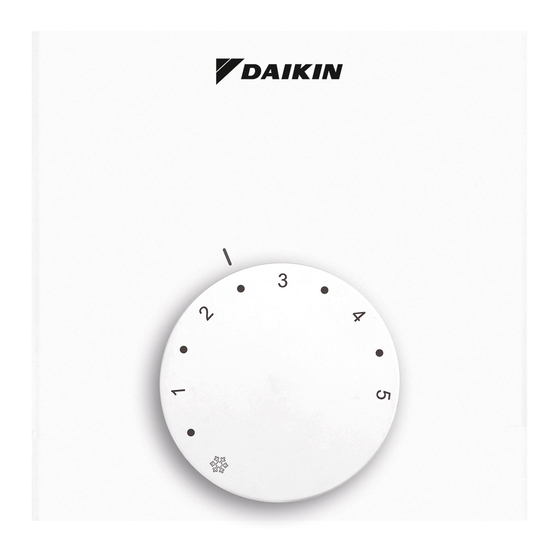

Daikin EKWCTRAN1V3 Kurzanleitung

ANALOGTHERMOSTAT 230 V
1x
Der EKWCTRAN1V3 dient der Regelung der Raumtemperatur durch
Einstellen der gewünschten Soll-Temperatur zur Ansteuerung von
Stellantrieben im Heiz-/Kühlbetrieb. Jegliche andere Verwendung
gilt als nicht bestimmungsgemäß, für die der Hersteller nicht haftet.
¾ Die Elektroinstallation ist nach den aktuellen nationalen
Bestimmungen sowie den Vorschriften des örtlichen EVU
von einer autorisierten Fachkraft im spannungsfreien Zustand
auszuführen.
¾ Das Öffnen des Gerätes ist nur von einer autorisierten Fachkraft
im spannungsfreien Zustand zulässig.
¾ Das Gerät nur in technisch einwandfreiem Zustand verwenden.
¾ Sicherstellen, dass keine Kinder mit dem Produkt spielen.
Gegebenenfalls Kinder beaufsichtigen.
https://qr.daikin.eu?N=EKWCTRAN1V3
± 30 cm
1
2a
3,5 mm
*
2b 4
*
Schutzabdeckung
Montage
Den Regler direkt auf der Wand oder auf eine UP-Dose montieren.
Den elektrischen Anschluss wie in 3 gezeigt erstellen.
EKWCTRAN1V3
2x
Montageposition
Fremdwärmequellen
beeinflussen die
Funktion des Reglers.
3
CO
µC
1 2
Absenktemperatur
Die Absenktemperatur von 2 K kann durch L/L1
auf
2 K
Schaltuhr.
Demontage
1. Die Spannungsversorgung ausschalten.
2. Die Verkabelung lösen
3. Den Regler demontieren und ggf. ordnungsgemäß entsorgen.
Sollwertsteller
Soll-Temperatur durch Drehen des Sollwertstellers
einstellen.
1 2
3 4
2x
1 2
Der Regler ist in Heiz- und
Kühlsystemen einsetzbar.
Zum Sperren der Funktion
Kühlen, im Spannungsfreien
Zustand die Kontakte unten
links miteinander Verbinden.
aktiviert werden, z. B. durch eine externe
Sollwertkalibrierung
1. Den Sollwertsteller
abnehmen.
2. Die Sollwertkalibrierung
vornehmen: Ein Abgleich
mit der Raumtemperatur
ist zwischen -2 K ... +2 K
möglich.
Optional –
Temperaturbereich
eingrenzen
Die Begrenzer für min.
und max. einstellbare
Temperatur einlegen
und einstellen.
1
