Technische Daten für bauseitig bereitgestellte
Sicherungen und Kabel
Modell
Bauseitige
Sicherungen
50, 63
16 A
Modell
Draht
50, 63
Bewehrtes Kabel (2)
HINWEIS
Weiter
Informationen
"Verdrahtungsbeispiel" auf Seite 9.
Nachfolgend sind die zulässigen Längen der Übertragungsleitung
zwischen Innen- und Außengeräten und zwischen dem Innengerät
und der Fernbedienung aufgeführt:
1.
Außengerät - Innengerät: max. 1000 m (Gesamtlänge des
Kabels: 2000 m)
2.
Innengerät - Fernbedienung: max. 500 m
Verdrahtungsbeispiel und Einstellung der
Fernbedienung
Anschließen der Kabel
Entfernen Sie die Schaltkasten-Abdeckung wie in Abbildung 12
gezeigt und nehmen Sie die Anschlüsse vor.
1
Schaltkastenabdeckung
2
Niederspannungseingang des Schaltkastens
3
Hochspannungseingang des Schaltkastens
4
Elektroschaltplan
5
Schaltkasten
Vorsichtsmaßnahmen
1.
Beachten Sie die untenstehenden Hinweise, wenn Sie die
Verkabelung zur Klemmenleiste ausführen.
•

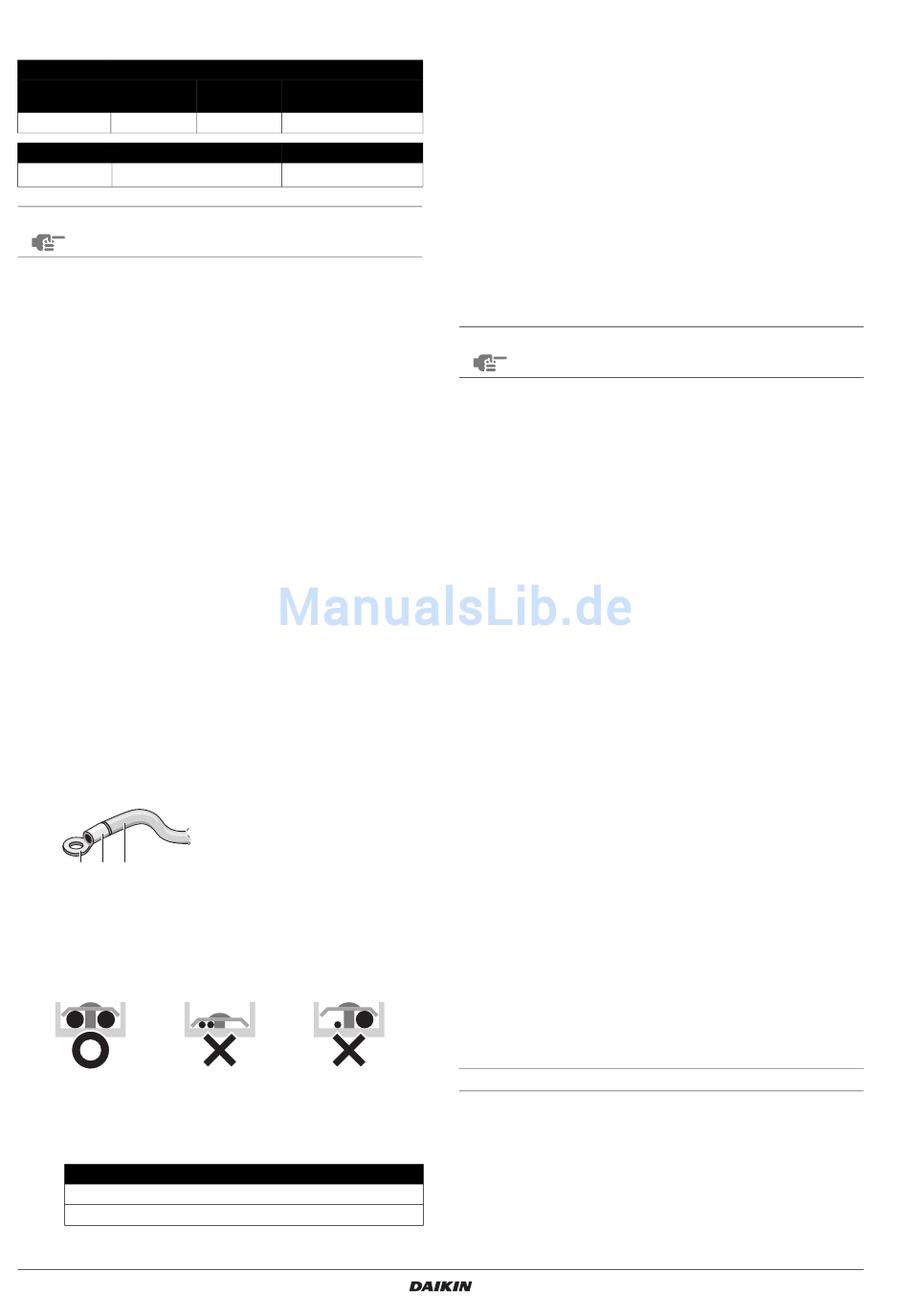

Verwenden Sie eine runde, gecrimpte Klemme für die
Isolierungsmanschette
Klemmenleiste für die Geräteverkabelung. Falls nicht
verfügbar, folgen Sie den nachstehenden Anweisungen.
1
2
3
•
Schließen Sie keine Leitungen unterschiedlicher Stärke an
dieselbe
Stromversorgungsklemme
Verbindungen können Überhitzung verursachen.)
•
Beachten Sie die nachstehenden Abbildungen, wenn Sie
Drähte desselben Durchmessers anschließen.
Verwenden Sie den angegebenen Typ von Elektrokabel.
Schließen Sie den Draht sorgfältig an die Klemme an. Fixieren
Sie den Draht, ohne übermäßige Kraft auf die Klemme
auszuüben. Verwenden Sie die Drehmomente in der
folgenden Tabelle.
Anzugsdrehmoment (N•m)
Klemmenleiste für Fernbedienung
Klemmenleiste für Stromversorgung
9
Stromversorgungsleitung
Draht
Größe
H05VV-U3G
Lokale Codes
Größe
0,75 – 1,25 mm
finden
Sie
für
den
Anschluss
an
1
Runde, gecrimpte Klemme
für den Anschluss
2
Isolationsmanschette anbringen
3
Kabel
an.
(Lockere
0,79~0,97
1,18~1,44
•
Achten Sie beim Anbringen des Schaltkastendeckels darauf,
keine Drähte oder Kabel einzuklemmen.
•
Schließen Sie nach Abschluss aller Verdrahtungen Lücken in
den Kabeldurchführungen im Gehäuse mit Kitt oder
Wärmeisoliermaterial (bauseitige Bereitstellung), um ein
Eindringen von Kleinlebewesen oder Schmutz in das Gerät
und somit auch die Gefahr von Kurzschlüssen zu vermeiden.
2.
Schließen Sie keine Leitungen unterschiedlicher Stärke an
dieselbe Erdungsklemme an. Lockere Anschlüssen können zu
einer Beeinträchtigung des Schutzes führen.
2
3.
Die Drähte und Kabel der Fernbedienung sowie die Leitungen
zur Verbindung der Geräte sollten sich mindestens 50 mm von
unter
der
Stromversorgungsleitung
Missachtung dieser Richtlinie kann zu einer Funktionsstörung
durch elektrisches Rauschen führen.
4.
Informationen zur Verdrahtung der Fernbedienung finden Sie in
der
Installationsanleitung
Lieferumfang der Fernbedienung enthalten ist.
Der Kunde kann den Fühler der Fernbedienung
HINWEIS
auswählen.
5.
Schließen Sie niemals die Stromversorgungsleitung an die
Klemmenleiste für die Datenübertragung an. Ansonsten kann
die gesamte Anlage beschädigt werden.
6.
Verwenden Sie nur die angegebenen Drähte und schließen Sie
diese ordnungsgemäß an die Klemmen an. Achten Sie darauf,
dass die Kabel keine externe Spannung an den Anschlüssen
verursachen. Halten Sie die Kabel geordnet, um zu verhindern,
dass der Zugang zu anderen Teilen im Gerät behindert wird oder
sich die Wartungsabdeckung öffnet. Stellen Sie sicher, dass die
Abdeckung fest verschlossen ist. Nicht vollständig fertig gestellte
Anschlüsse können zu Überhitzungen und im schlimmsten Fall zu
einem Stromschlag oder Brand führen.
Die Gesamtstromstärke für die Überkreuzungsverdrahtung zwischen
den Innengeräten muss kleiner als 12 A sein. Verzweigen Sie bei
Verwendung von zwei Stromleitern mit einer Drahtstärke von mehr
2
als 2 mm
(Ø1,6) die Leitung außerhalb der Klemmenleiste des
Geräts gemäß den Normen für elektrische Ausrüstungen.
Die Verzweigung muss armiert sein, um einen gleichwertigen oder
höheren Isolationsgrad als die Stromversorgungsleitung selbst zu
gewährleisten.
der
Verdrahtungsbeispiel
Statten Sie die Stromversorgungsleitung jedes Geräts mit einem
Schalter und einer Sicherung wie in Abbildung 16 gezeigt aus.
1
Stromversorgung
2
Hauptschalter
3
Stromversorgungsleitung
4
Signalübertragungskabel
5
Schalter
6
Sicherung
7
Abzweigwahlschaltereinheit nur REYQ
8
Innengerät
9
Fernbedienung
Beispiel eines vollständigen Systems (3 Systeme)
Bei Verwendung von 1 Fernbedienung für 1 Inneneinheit (normaler
Betrieb) (Siehe Abbildung 15)
Für
die
Gruppensteuerung
2 Fernbedienungen (Siehe Abbildung 17)
entfernt
befinden.
Eine
der
Fernbedienung,
die
oder
bei
Verwendung
im
von
