- Seite 1 BEDIENUNGSANLEITUNG Raumthermostat EKRTR EKRTETS...
- Seite 2 19 20...
-
Seite 3: Inhaltsverzeichnis
5. Beschreibung der Funktionsmodi und der Menüs....9 6. Bedienung des Thermostats ..........11 7. Im Benutzer-Menü Codes festlegen........18 8. Fehlerdiagnose und -beseitigung ......... 21 9. Wartung................23 10. ANHANG: werksseitig voreingestellte Timer-Programme .. 24 EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... -
Seite 4: Einleitung

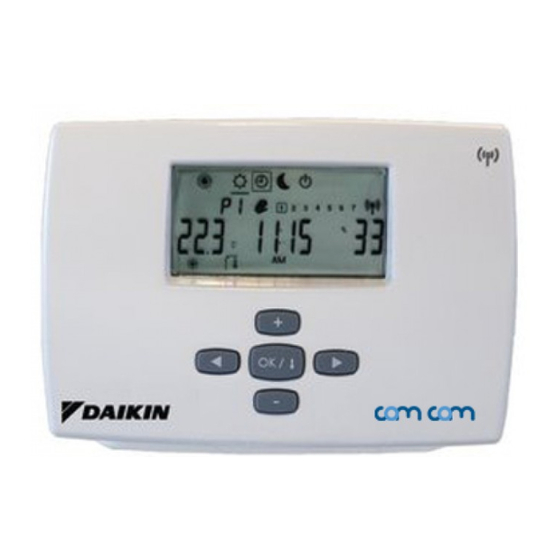

1. Einleitung Der EKRTR ist ein programmierbarer elektronischer Thermostat, der dem neusten Stand der Technik entspricht. Er dient zur Regelung Ihres Systems und verbindet dabei Komfort, einfache Bedienung und Energieeinsparung EKRTR - optionaler per Funk arbeitender Raumthermostat, - besteht aus einem Empfänger und dem Thermostat, die per Funk miteinander kommunizieren, - im Wesentlichen eingesetzt für bestehende Installationen. -
Seite 5: Haupteigenschaften
- Es ist möglich, den Kühl- bzw. Heizbetrieb an die beiden benutzerdefinierten Timer-Programme zu binden. - Komfort-Startsteuerung. Der Timer gibt den Impuls zum Einschalten automatisch etwas früher, damit der gewünschte Sollwert zum programmierten Zeitpunkt erreicht wird. EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... - Seite 6 Siehe dazu "Im Installationsmenü Codes 6® 12 6® 13 festlegen" (Code ) in der Installationsanleitung. Kontrolle der Bodentemperatur, um die Entstehung von Tau verhindern zu können (nur wenn EKRTETS installiert ist). Luftfeuchtigkeitssensor. Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B...
-
Seite 7: Bedientasten Vorne Und Lcd-Anzeige
Urlaubs-Modus Menü zur Einstellung des Timers (Zeitschaltuhr) Menü zur Einstellung von Datum und Uhrzeit Manuelle Außerkraftsetzung zeitplangesteuerter Abläufe Drahtlose Kommunikation zwischen Thermostat und Empfänger aktiv Wochentag Prozentzeichen für die Anzeige der Luftfeuchtigkeit Nicht verwendet. EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... - Seite 8 Temperatur-Sollwert der nächsten Aktion gleich ist. Aktuelle Zeit Anzeige für "Batterie fast leer" Tastensperre Anzeige der Luftfeuchtigkeit oder Anzeige des Temperatur-Sollwerts, der nach der nächsten Timer- Schaltung in Kraft sein wird. Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B...
-
Seite 9: Inbetriebnahme
Sie zwischen Heizen und Kühlen auswählen können. < > oder drücken, um auf die gewünschte Betriebsart zu wechseln. oder blinkt. drücken, damit Ihre Einstellung gespeichert wird. Der Thermostat wechselt zurück auf den Timer-Modus ( EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... - Seite 10 "Beschreibung der Funktionsmodi und der Menüs" auf Seite Sie stellen den Sollwert höher oder tiefer, indem Sie oder drücken. Der aktuelle Sollwert blinkt. drücken, damit Ihre Einstellung gespeichert wird. Es wird die Raumtemperatur angezeigt ( Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B...
-
Seite 11: Beschreibung Der Funktionsmodi Und Der Menüs
Reduktions-Modus standardmäßig 17,0°C in der Betriebsart Heizen, 28,0°C in der Betriebsart Kühlen). AUS-Modus Verwenden Sie diesen Modus, wenn die Anlage ausgeschaltet bleiben soll. Der integrierte Frostschutz bleibt aktiviert (Frostschutz-Temperatur standardmäßig 4,0°C in der Betriebsart Heizen). EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... -
Seite 12: Modi Und Menüs Im Erweiterten Menü
In diesem Menü haben Sie die Möglichkeit, für die zeitgesteuerte Temperaturregelung ein werksseitig vordefiniertes Timer-Programm in Kraft zu setzen oder ein eigenes Timer-Programm dafür festzulegen. Menü zur Einstellung von Datum und Uhrzeit In diesem Menü stellen Sie Datum und Uhrzeit ein. Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B... -
Seite 13: Bedienung Des Thermostats
) und π1 π5 5 werksseitig voreingestellte ( Die werksseitig voreingestellten Timer-Programme sind in "ANHANG: werksseitig voreingestellte Timer-Programme" auf Seite 24 beschrieben. Für Informationen zu den benutzerdefinierten Timer-Programmen siehe "Ein benutzerdefiniertes Timer-Programm erstellen" auf Seite EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... - Seite 14 Aktion festgelegte Temperatur- Sollwert zur programmierten Uhrzeit erreicht wird. Diese Steuerung kann ein- oder 2® 01 ausgeschaltet werden. Dazu benutzen Sie Code im Benutzer-Menü. Siehe "Im Benutzer-Menü Codes festlegen" auf Seite Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B...
-
Seite 15: Die Timer-Programmierung Vorübergehend Manuell Aufheben
Sollwert in Kraft tritt. Sie 2® 03 können dieses Verhalten über Code ändern: Dann gilt die manuelle Aufhebung des Sollwertes nur für 1 Stunde. Siehe "Im Benutzer-Menü Codes festlegen" auf Seite EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... - Seite 16 Wochentag zu kommen, den Sie programmieren wollen. Dann drücken, um diesen auszuwählen, oder drücken, um dessen Auswahl aufzuheben. Wenn Sie für mehrere Tage das selbe Programm erstellen wollen, müssen Sie erst die betreffenden Tage auswählen. Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B...
- Seite 17 Aktion festgelegt haben. Sie können den Endzeitpunkt 23:59 ganz bequem auf setzen, > indem Sie drücken. Bestätigen Sie mit Wiederholen Sie die Schritte bis 9, um die nächste Aktion dieses Wochentages zu programmieren. EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B...
- Seite 18 Timer-Programm gelöscht ist. Es ist möglich, die benutzerdefinierten Timer-Programme an Kühl- bzw. Heizbetrieb zu binden. Fragen Sie den Installateur der Anlage. Siehe dazu "Im Installationsmenü Codes festlegen" 8® 01 (Code ) in der Installationsanleitung. Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B...
-
Seite 19: Den Urlaubs-Modus Verwenden
Modus. In Form eines Countdowns wird die Dauer 1È angezeigt. Sobald die Dauer weniger als beträgt, werden verbleibenden Minuten angezeigt (Beispiel: Nachdem die programmierte Zeitdauer des Urlaubs-Modus abgelaufen ist, schaltet der Thermostat zurück in den Timer- Modus ( EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... -
Seite 20: Im Benutzer-Menü Codes Festlegen
Um den Codewert um 1 Stufe zu erhöhen oder zu senken, oder drücken. drücken, damit Ihre Einstellung gespeichert wird. Sie können das Benutzer-Menü verlassen, indem Sie zu Code " " gehen und drücken. Um einen Code zurück auf den Standardwert zu setzen, gleichzeitig drücken. Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B... - Seite 21 1 Min. Startvorauszeit: Zeitdauer bei Differenz zum Sollwert von 4°. Siehe auch den Hinweis unten. Aufheben des — ≈œ ÚêÒ ≈œ Timer-Programms: nur für 1 Stunde? ≈œ = bis zur nächsten program- mierten Aktion) EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B...
- Seite 22 Wenn nach der Programmierung benutzer- HINWEIS 1® 01 definierter Timer-Programme der Code geändert wird, werden die benutzerdefinierten ◊1 ◊2 Timer-Programme gelöscht. 2® 02 Code : Siehe das Diagramm unten. Es verdeutlicht Wirkung Komfort- Startvorauszeit. Minuten Differenz zum Sollwert Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B...
-
Seite 23: Fehlerdiagnose Und -Beseitigung
Vor erstmaliger Inbetriebnahme oder nach Auswechseln der Batterien blinkt die Anzeige von Datum und Uhrzeit. Stellen Sie das Datum und die Uhrzeit ein. Siehe dazu die Beschreibung in "Datum und Uhrzeit einstellen" auf Seite EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... -
Seite 24: Benutzerdefiniertes Timer-Programm Reagiert Nicht
Installationsanleitung. zu schalten. Siehe Vergewissern Sie sich, Installationsanleitung. dass nicht andere Geräte dieselbe Sendefrequenz benutzen und damit den Empfang stören. Siehe "Technische Daten" in der Installationsanleitung. Wenden Sie sich an Ihren Händler vor Ort. Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B... -
Seite 25: Wartung
Leere Batterien müssen bei einer Recycling-Einrichtung einer besonderen Behandlung unterzogen werden. Indem dafür sorgen, dass leere Batterien einer ordnungsgemäßen Entsorgung zugeführt werden, helfen Sie, potenzielle negative Folgen für die Umwelt und die Gesundheit von Menschen zu vermeiden. EKRTR + EKRTETS Bedienungsanleitung Raumthermostat 4PW45519-1B... -
Seite 26: Anhang: Werksseitig Voreingestellte Timer-Programme
π π π π 3 3 3 3 Büro von 7 bis 19 Uhr π π π π 4 4 4 4 Wochenende (Zweitwohnung) π π π π 5 5 5 5 Wochenende (Geschäft) Bedienungsanleitung EKRTR + EKRTETS Raumthermostat 4PW45519-1B... - Seite 27 10 11 12 13 14 15 16 17 18 19 20 21 22 23 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 0 10 11 12 13 14 15 16 17 18 19 20 21 22 23 0...
- Seite 28 4PW45519-1B...
