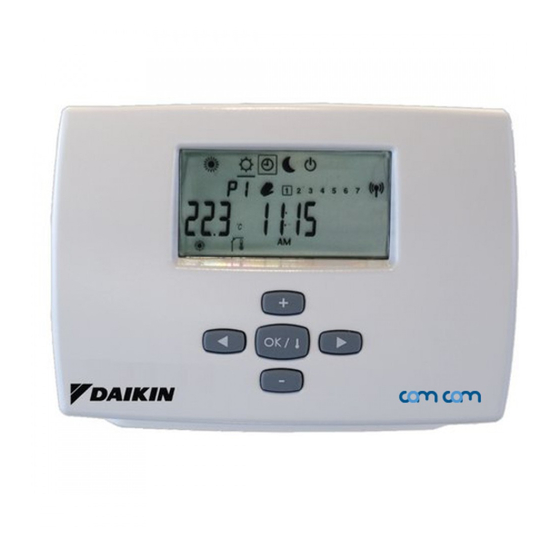

INSTALLATIONSANLEITUNG Raumthermostat EKRTWA...
Seite 2
> > > > > > > 60 mm/2.36 inch 34 mm/1.34 inch 125 mm/4.92 inch...
Seite 3
Einheit oder der Zubehörteile kann zu elektrischem Schlag, Kurzschluss, Auslaufen von Flüssigkeit, Brand oder anderen Schäden führen. Achten Sie darauf, nur von Daikin hergestellte Zubehörteile zu verwenden, die speziell für den Gebrauch mit der Anlage konstruiert sind. Und lassen sie diese nur von einem Fachmann installieren.
1. Einleitung Der Raumthermostat EKRTWA kann benutzt werden, um das Daikin System (Anlagen mit Radiator-Heizungen und mit Fußbodenheizung und -kühlung) zu steuern. Er wird typischerweise an der Daikin Einheit installiert. Siehe auch "Typische Anwendungsbeispiele" im Installationshandbuch der Daikin Einheit. Bei einer Bodenheizungsanlage, die nur heizt aber nicht kühlt, kann der Raumthermostat auch an dem einen motori-...
Seite 5
Löcher in die Wand bohren mit Abständen gemäß der Abmessungen des Thermostats. Dann die mitgelieferten Dübel in die Löcher stecken. Siehe Abbildung Das Kabel zur Einheit oder zum motorisierten Ventil durch die Rückwand des Thermostats führen. EKRTWA Installationsanleitung Raumthermostat 4PW56101-1...
Seite 6
7a Bei Vornahme des Anschlusses an die Einheit orientieren Sie sich am Schaltplan der Einheit. Beispiel-Einheit H C L N Heizen angefordert Kühlen angefordert Anlagen ausschließlich Heizen bleibt Anschluss C frei. Benutzen Kabel Stärke 0,75~1,50 mm AWG18~16. Installationsanleitung EKRTWA Raumthermostat 4PW56101-1...
Seite 7
Achten Sie beim Befestigen darauf, dass die Kabel nicht eingeklemmt werden. Den transparenten Kabelschutz wieder an seine Platz setzen und den Kabelschutz mit der Schraube befestigen. 10 Die Thermostat-Abdeckung wieder anbringen. 11 Von der LCD-Anzeige die Schutzfolie entfernen. EKRTWA Installationsanleitung Raumthermostat 4PW56101-1...
Um den Codewert um 1 Stufe zu erhöhen oder zu senken, oder drücken. Um einen Code zurück auf den Standardwert zu setzen, gleichzeitig drücken. drücken, damit Ihre Einstellung gespeichert wird. Sie können das Code-Menü verlassen, indem Sie zu Code " " gehen und drücken. Installationsanleitung EKRTWA Raumthermostat 4PW56101-1...
Einstellung für den Betrieb von Radiatoren Vor Inbetriebnahme müssen die folgenden Parameter zur Temperatursteuerung auf die Werte eingestellt werden, die für den Betrieb von Radiatoren erforderlich sind. Erforderliche Code Code Beschreibung Einstellung Proportionale Bandsteuerung 6® verwenden? (=Hysterese) EKRTWA Installationsanleitung Raumthermostat 4PW56101-1...
Seite 10
Offset = 0 Offset: 0,1°C 4® des internen –5°C~5°C Sensors. Offset: 0,2°F Aktuelle –9°F~9°F Temperatur + Korrekturwert (Offset) werden angezeigt. Wenn der Korrekturwert ungleich 0 ist, wird das Symbol angezeigt. Installationscodes Kühlmodus — 5® ≈œ ÚêÒ ≈œ vorhanden? Installationsanleitung EKRTWA Raumthermostat 4PW56101-1...
Seite 11
Standard- Code Code Beschreibung wert Baureihe Stufe Codes zur Temperaturregelung Daikin empfiehlt, die Werte der Temperatur-Steuerparameter nicht zu ändern. Sie sind für einen optimalen Betrieb der Bodenheizung /-kühlung eingestellt. Proportionale — 6® ÚêÒ ÚêÒ (propor- Bandsteuerung tionales verwenden? ≈œ Band)/...
Seite 12
Menü zur Einstellung des Timers ein benutzer- definiertes Timer- Programm ausgewählt ist, gilt Folgendes: Im Heizmodus wird das benutzer- definierte Timer- ◊1 Programm Kraft sein; Im Kühlmodus wird das benutzer- definierte Timer- ◊2 Programm Kraft sein. Installationsanleitung EKRTWA Raumthermostat 4PW56101-1...
Seite 13
®êÒê‹æ¬¬ Standardwerte (werksseitige Voreinstellungen) zurücksetzen. Drücken Sie 5 Sekunden lang . Die LCD- Anzeige bestätigt, dass alle Einstellungen zurückgesetzt werden. Nach dem Zurücksetzen aller Einstellungen auf die ®êÒê‹æ¬¬ Werkseinstellungen müssen Parametereinstellungen erneut manuell vorgenommen werden. EKRTWA Installationsanleitung Raumthermostat 4PW56101-1...
Für die Vereinigten Staaten von Amerika und Kanada: Maximallast 1 A - 24 V Wechselspannung Für andere Länder: Maximallast 5 A - 230 V Wechselspannung Störunanfälligkeit Kategorie III (2,5 kV) gegenüber Spannungsstößen Art der automatischen Thermostat-Aktion Installationsanleitung EKRTWA Raumthermostat 4PW56101-1...
