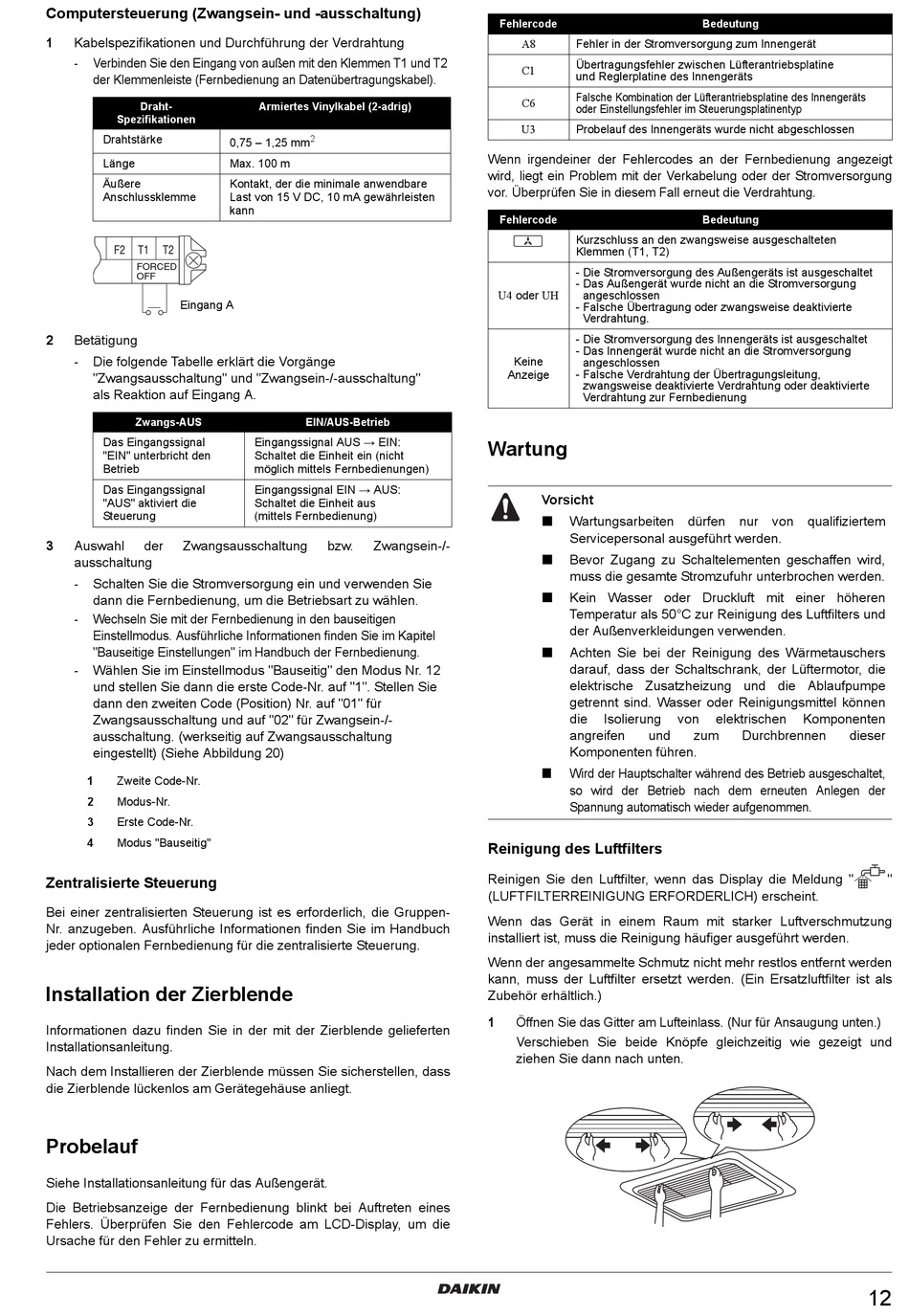

Computersteuerung (Zwangsein- und -ausschaltung)
1
Kabelspezifikationen und Durchführung der Verdrahtung
-
Verbinden Sie den Eingang von außen mit den Klemmen T1 und T2
der Klemmenleiste (Fernbedienung an Datenübertragungskabel).
Draht-
Spezifikationen
Drahtstärke
Länge
Äußere
Anschlussklemme
F2
T1
T2
FORCED
OFF
Eingang A
2
Betätigung
-
Die folgende Tabelle erklärt die Vorgänge
"Zwangsausschaltung" und "Zwangsein-/-ausschaltung"
als Reaktion auf Eingang A.
Zwangs-AUS
Das Eingangssignal
"EIN" unterbricht den
Betrieb
Das Eingangssignal
"AUS" aktiviert die
Steuerung
3
Auswahl
der
Zwangsausschaltung
ausschaltung
-
Schalten Sie die Stromversorgung ein und verwenden Sie
dann die Fernbedienung, um die Betriebsart zu wählen.
-
Wechseln Sie mit der Fernbedienung in den bauseitigen
Einstellmodus. Ausführliche Informationen finden Sie im Kapitel
"Bauseitige Einstellungen" im Handbuch der Fernbedienung.
-
Wählen Sie im Einstellmodus "Bauseitig" den Modus Nr. 12
und stellen Sie dann die erste Code-Nr. auf "1". Stellen Sie
dann den zweiten Code (Position) Nr. auf "01" für
Zwangsausschaltung und auf "02" für Zwangsein-/-
ausschaltung. (werkseitig auf Zwangsausschaltung
eingestellt) (Siehe Abbildung 20)
1
Zweite Code-Nr.
2
Modus-Nr.
3
Erste Code-Nr.
4
Modus "Bauseitig"
Zentralisierte Steuerung
Bei einer zentralisierten Steuerung ist es erforderlich, die Gruppen-
Nr. anzugeben. Ausführliche Informationen finden Sie im Handbuch
jeder optionalen Fernbedienung für die zentralisierte Steuerung.
Installation der Zierblende
Informationen dazu finden Sie in der mit der Zierblende gelieferten
Installationsanleitung.
Nach dem Installieren der Zierblende müssen Sie sicherstellen, dass
die Zierblende lückenlos am Gerätegehäuse anliegt.
Probelauf
Siehe Installationsanleitung für das Außengerät.
Die Betriebsanzeige der Fernbedienung blinkt bei Auftreten eines
Fehlers. Überprüfen Sie den Fehlercode am LCD-Display, um die
Ursache für den Fehler zu ermitteln.
Armiertes Vinylkabel (2-adrig)
2
0,75 – 1,25 mm
Max. 100 m
Kontakt, der die minimale anwendbare
Last von 15 V DC, 10 mA gewährleisten
kann
EIN/AUS-Betrieb
Eingangssignal AUS → EIN:
Schaltet die Einheit ein (nicht
möglich mittels Fernbedienungen)
Eingangssignal EIN → AUS:
Schaltet die Einheit aus
(mittels Fernbedienung)
bzw.
Zwangsein-/-
Fehlercode
A8
Fehler in der Stromversorgung zum Innengerät
Übertragungsfehler zwischen Lüfterantriebsplatine
C1
und Reglerplatine des Innengeräts
Falsche Kombination der Lüfterantriebsplatine des Innengeräts
C6
oder Einstellungsfehler im Steuerungsplatinentyp
U3
Probelauf des Innengeräts wurde nicht abgeschlossen
Wenn irgendeiner der Fehlercodes an der Fernbedienung angezeigt
wird, liegt ein Problem mit der Verkabelung oder der Stromversorgung
vor. Überprüfen Sie in diesem Fall erneut die Verdrahtung.
Fehlercode
Kurzschluss an den zwangsweise ausgeschalteten
Klemmen (T1, T2)
- Die Stromversorgung des Außengeräts ist ausgeschaltet
- Das Außengerät wurde nicht an die Stromversorgung
U4 oder UH
angeschlossen
- Falsche Übertragung oder zwangsweise deaktivierte
Verdrahtung.
- Die Stromversorgung des Innengeräts ist ausgeschaltet
- Das Innengerät wurde nicht an die Stromversorgung
Keine
angeschlossen
- Falsche Verdrahtung der Übertragungsleitung,
Anzeige
zwangsweise deaktivierte Verdrahtung oder deaktivierte
Verdrahtung zur Fernbedienung
Wartung
Vorsicht
Wartungsarbeiten dürfen nur
Servicepersonal ausgeführt werden.
Bevor Zugang zu Schaltelementen geschaffen wird,
muss die gesamte Stromzufuhr unterbrochen werden.
Kein Wasser oder Druckluft mit einer höheren
Temperatur als 50°C zur Reinigung des Luftfilters und
der Außenverkleidungen verwenden.
Achten Sie bei der Reinigung des Wärmetauschers
darauf, dass der Schaltschrank, der Lüftermotor, die
elektrische Zusatzheizung und die Ablaufpumpe
getrennt sind. Wasser oder Reinigungsmittel können
die
Isolierung
angreifen
und
Komponenten führen.
Wird der Hauptschalter während des Betrieb ausgeschaltet,
so wird der Betrieb nach dem erneuten Anlegen der
Spannung automatisch wieder aufgenommen.
Reinigung des Luftfilters
Reinigen Sie den Luftfilter, wenn das Display die Meldung "
(LUFTFILTERREINIGUNG ERFORDERLICH) erscheint.
Wenn das Gerät in einem Raum mit starker Luftverschmutzung
installiert ist, muss die Reinigung häufiger ausgeführt werden.
Wenn der angesammelte Schmutz nicht mehr restlos entfernt werden
kann, muss der Luftfilter ersetzt werden. (Ein Ersatzluftfilter ist als
Zubehör erhältlich.)
1
Öffnen Sie das Gitter am Lufteinlass. (Nur für Ansaugung unten.)
Verschieben Sie beide Knöpfe gleichzeitig wie gezeigt und
ziehen Sie dann nach unten.
Bedeutung
Bedeutung
von qualifiziertem
von
elektrischen
Komponenten
zum
Durchbrennen
dieser
"
