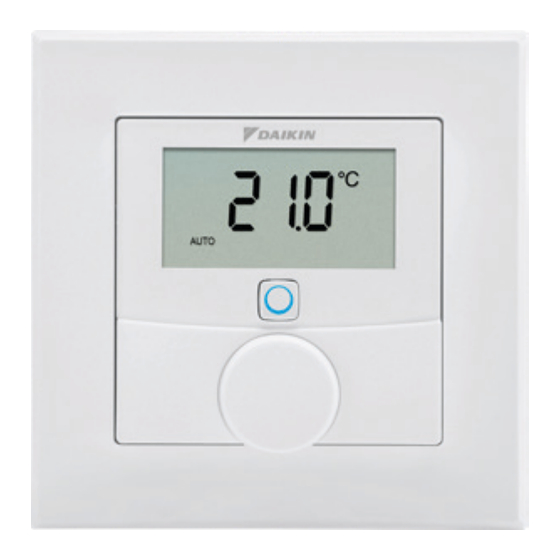

Daikin Home Controls EKRCTRDI3BA Referenzanleitung Für Monteur Und Benutzer
Raumthermostat
Vorschau ausblenden
Andere Handbücher für Home Controls EKRCTRDI3BA:
- Anwendungsanleitung (48 Seiten)
Verwandte Anleitungen für Daikin Home Controls EKRCTRDI3BA
Inhaltszusammenfassung für Daikin Home Controls EKRCTRDI3BA

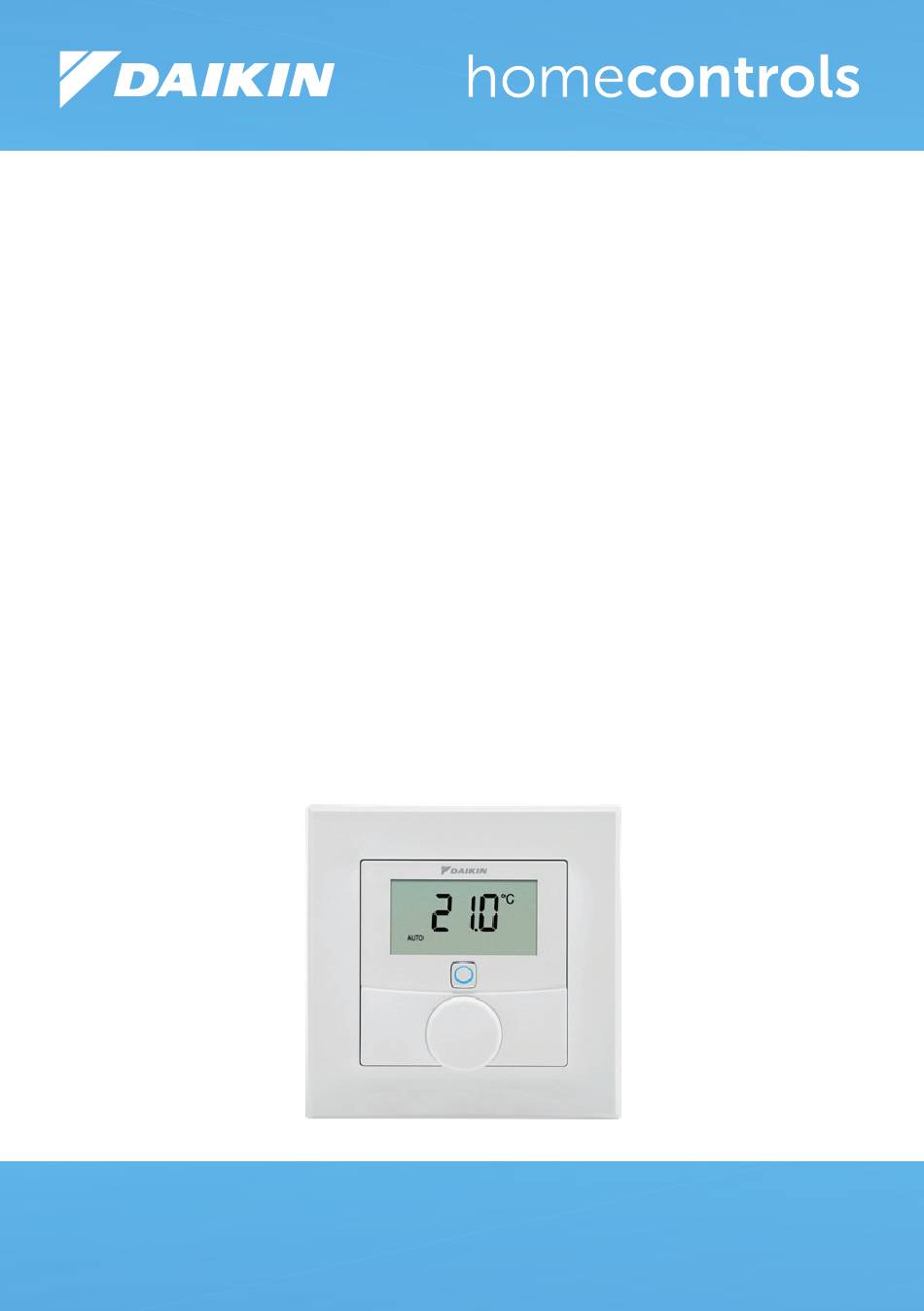

- Seite 1 Referenzhandbuch für Monteur und Benutzer Daikin Home Controls- Raumthermostat – 2 EKRCTRDI3BA...
-
Seite 6: Lieferumfang
Schrauben 3,0 x 30 mm Dübel 5 mm 1,5-V-Batterien (LR03/Micro/AAA) Installations- und Bedienungsanleitung Dokumentation © 2022 Daikin Europe N.V., Belgien Alle Rechte vorbehalten. Diese Bedienungsanleitung darf ohne vorherige schriftliche Zustimmung des Herausgebers in keiner Form, weder ganz noch in Teilen, reproduziert, dupliziert oder elektronisch, mechanisch oder chemisch bearbeitet werden. -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu dieser Anleitung ......9 Gefahreninformationen..........9 Daikin Home Controls ..........11 Übersicht der Funktion und des Zubehörs ..... 12 Inbetriebnahme ............14 Anschluss von DHC-Zubehörteilen ......14 5.1.1 Verbindung mit dem DHC Access Point ..14 Montage ..............16 5.2.1 Montage mit den Klebestreifen ...... - Seite 8 Problembehebung ..........27 Schwache Batterie ............27 Einschaltdauer ............28 Fehlercodes und Blinkfolgen ........29 10 Werkseitige Einstellungen wiederherstellen ... 31 11 Instandhaltung und Reinigung........ 32 12 Allgemeine Informationen zum Funkbetrieb ... 33 13 Technische Daten ........... 34...
-
Seite 9: Informationen Zu Dieser Anleitung
Informationen zu dieser Anleitung Informationen zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihr Daikin Home Controls (DHC)-Zubehör in Betrieb nehmen. Bewahren Sie die Anleitung so auf, dass Sie später bei Bedarf darin nachlesen können. Wenn Sie das Zubehör zur Verwendung an andere Personen übergeben, übergeben... - Seite 10 Gefahreninformationen Das Zubehör darf nur in einer trockenen und staubfreien Umgebung verwendet werden und muss vor den Auswirkungen von Feuchtigkeit, Vibrationen, Sonnen- und anderen Arten der Wärmeeinstrahlung, Kälte mechanischer Belastung geschützt werden. Das Zubehör ist kein Spielzeug; lassen Sie keine Kinder damit spielen.
-
Seite 11: Daikin Home Controls
Daikin Home Controls Halten Sie immer einen Mindestabstand von 50 cm zwischen den DHC-Zubehörteilen ein. Daikin Home Controls Dieses Zubehör Teil DHC-Systems kommuniziert über eine spezielle drahtlose Verbindung. Das gesamte Zubehör des Systems kann komfortabel und individuell über die ONECTA-App konfiguriert werden. -
Seite 12: Übersicht Der Funktion Und Des Zubehörs
Übersicht der Funktion und des Zubehörs Übersicht der Funktion und des Zubehörs Der DHC-Raumthermostat ermöglicht eine zeitgesteuerte Regulierung Ihrer konventionellen Heizkörper mit DHC- Heizkörperthermostaten oder Fußbodenheizung in Kombination mit den DHC-Steuerungen für die Fußbodenheizung. Die Heizphasen werden an Ihre persönlichen Anforderungen angepasst. Der DHC-Raumthermostat misst die Raumtemperatur und die Luftfeuchtigkeit und überträgt diese in regelmäßigen Abständen an die DHC-Heizkörperthermostate oder die... - Seite 13 Übersicht der Funktion und des Zubehörs Displayübersicht (siehe Abbildung 2): Sollwert/tatsächliche Temperatur Luftfeuchtigkeit Warnung zur Kondensation Symbol "Fenster offen" Batteriesymbol Funkübertragung Boost-Funktion Manueller Modus* Automatikmodus* Urlaubsmodus* Heizen Kühlen Bediensperre* Sollwerttemperatur * Siehe "6 Konfiguration" auf Seite 21...
-
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Anschluss von DHC-Zubehörteilen Lesen sich diesen gesamten Abschnitt durch, bevor Sie weiteres Zubehör anschließen. Um den DHC-Raumthermostat in das System zu integrieren und die Kommunikation mit anderen Zubehörteilen zu ermöglichen, müssen Sie sie zuerst verbinden. Sie können den DHC-Raumthermostat über die ONECTA- App mit dem DHC Access Point verbinden. - Seite 15 Inbetriebnahme 3. Wählen Sie das Menüelement Daikin Home Controls hinzufügen. 4. Wählen Sie DHC-Zubehör hinzufügen. 5. Entfernen Sie die Elektronikeinheit (B) aus dem Rahmen: Greifen Sie die Elektronikeinheit an den Seiten und ziehen Sie sie aus der Montageplatte heraus (siehe Abbildung 6).
-
Seite 16: Montage
Inbetriebnahme Montage Lesen sich diesen gesamten Abschnitt durch, bevor Sie das Zubehör montieren. Sie können den mitgelieferten Rahmen zum Anklemmen verwenden, DHC-Raumthermostat montieren, oder ihn ganz einfach in einen vorhandenen Schalter integrieren. Wenn Sie den DHC-Raumthermostat mit dem mitgelieferten Rahmen zum Anklemmen montieren möchten, haben Sie folgende Optionen: •... -
Seite 17: Schraubenmontage
Inbetriebnahme Stellen Sie sicher, dass die Montagefläche glatt, fest, ununterbrochen, frei von Staub, Fett und Lösungsmitteln und nicht zu kalt ist, um eine lange Haftfähigkeit sicherzustellen. 2. Fixieren Sie die Klebestreifen (G) an der Rückseite der Montageplatte (F) in dem dafür vorgesehenen Bereich. - Seite 18 Inbetriebnahme 2. Positionieren Sie die Montageplatte (F) an der gewünschten Position an der Wand. Stellen Sie sicher, dass der Pfeil auf der Montageplatte nach oben weist. 3. Markieren Positionen Schraubenbohrungen (J) in der Montageplatte (diagonal gegenüberliegend) mit einem Stift an der Wand (siehe Abbildung 4).
-
Seite 19: Montage Mit Unterputzdose
Inbetriebnahme 5.2.3 Montage mit Unterputzdose können DHC-Raumthermostat Schraubenbohrungen (I) in einer Unterputzdose montieren (siehe Abbildung 4). Wenn das Zubehör auf einer Unterputzdose montiert ist, gibt es möglicherweise keine offenen Leiterenden. Wenn Änderungen oder Arbeiten Hausinstallation (z. B. Erweiterung, Umgehung des Schalter- oder Buchseneinsätze) - Seite 20 Inbetriebnahme *Für die Installation erforderliche Fachkenntnisse: Die folgenden Fachkenntnisse sind während der Installation von besonderer Bedeutung: • Die zu beachtenden "5 Sicherheitsregeln": Vom Netzstrom trennen; Sicherung erneutem Einschalten; Prüfen auf Spannungsfreiheit des Systems; Erde und Kurzschluss; Unter Spannung stehende Teile in der Nähe abdecken oder absperren; •...
-
Seite 21: Konfiguration
Konfiguration Konfiguration Die Konfiguration des Zubehörteils kann vollständig in der ONECTA-App vorgenommen werden. Weitere Informationen zur Konfiguration des Zubehörs ohne Verwendung des DHC Access Point finden Sie im DHC- Anwendungsleitfaden. Die folgenden Modi und Einstellungen können angepasst werden: Automatikmodus Manueller Modus Urlaubsmodus Bediensperre (noch nicht verfügbar) Programmierung eines Zeitplans... -
Seite 22: Automatikmodus
Änderung aktiviert. Urlaubsmodus Der Urlaubsmodus kann in der ONECTA-App aktiviert werden. Damit wird Ihr System in den Standby-Modus versetzt. Der Urlaubsmodus wird in Ihrem Daikin Altherma oder in den Klimaanlageneinheiten in der ONECTA-App visualisiert. Weitere Informationen... -
Seite 23: Programmierung Eines Zeitplans
Kühlen nach Ihren persönlichen Vorlieben erstellen. Weitere Informationen finden Sie im DHC-Anwendungsleitfaden. 6.5.1 Heizen oder Kühlen können Fußbodenheizungssystem nutzen, um Räume zu heizen oder zu kühlen, wenn Ihr Daikin Altherma-Gerät dies unterstützt. 6.5.2 Wochenplan Im Wochenplan können Sie bis zu 6 Zeitfenster Änderungseinstellungen) für... -
Seite 24: Korrekturtemperatur (Noch Nicht Verfügbar)
Konfiguration Korrekturtemperatur (noch nicht verfügbar) Da die Temperaturen mit dem DHC-Raumthermostat gemessen wird, kann Temperaturverteilung einem Raum variieren. Um dies anzupassen, kann eine Korrekturtemperatur von ±3,5°C festgelegt werden. Wenn zum Beispiel eine Nenntemperatur von 20°C festgelegt ist, im Raum aber nur 18°C herrschen, muss eine Korrektur von -2,0°C festgelegt werden. -
Seite 25: Betrieb
Betrieb Betrieb Nach der Konfiguration sind einfache Bedienvorgänge direkt über das Zubehörteil verfügbar. Wenn sich der DHC-Raumthermostat im Standby- Modus befindet, drücken Sie das Steuerungsrad (E) einmal vor der Bedienung, um es zu aktivieren. Temperatur: Im Automatikmodus werden manuelle • Änderungen bis zum nächsten Änderungspunkt des Zeitplans aktiviert. - Seite 26 Austauschen der Batterien 1. Nach der Montage kann die Elektronikeinheit (B) ganz einfach aus dem Rahmen (A) herausgezogen und von der Montageplatte (F) entfernt werden. Greifen Sie die Seiten der Elektronikeinheit und ziehen Sie sie heraus (siehe Abbildung 6). Sie müssen das Zubehörteil nicht öffnen.
-
Seite 27: Problembehebung
Problembehebung Achtung! Wenn die Batterie nicht korrekt ausgetauscht wird, besteht Explosionsgefahr. Tauschen Sie die Batterien nur gegen den gleichen oder einen entsprechenden Typ aus. Laden Sie nicht aufladbare Batterien niemals auf. Werfen Sie die Batterien nicht Feuer. Setzen Batterien keiner übermäßigen Hitze aus. -
Seite 28: Einschaltdauer
Problembehebung Einschaltdauer Das drahtlose DHC-Zubehör arbeitet mit den folgenden Frequenzbändern: • 868,000~868,600 MHz • 869,400~869,650 MHz Um den Betrieb aller Geräte zu schützen, die in diesem Bereich arbeiten, ist es rechtlich vorgeschrieben, die Übertragungszeit der Geräte zu beschränken. Die Beschränkung der Übertragungszeit minimiert das Risiko von Interferenzen. -
Seite 29: Fehlercodes Und Blinkfolgen
Problembehebung Es ist aber möglich, dass die Beschränkung bei der Inbetriebnahme oder während einer Neuinstallation eines Systems erreicht wird. In diesem Fall leuchtet die LED des Zubehörs rot. Möglicherweise reagiert es für eine kurze Zeitspanne (max. 1 Stunde) nicht, bis die Zeitbeschränkung für die Übertragung abgelaufen ist. - Seite 30 Problembehebung Fehler und Bedeutung Lösung Blinkcodes Blinkendes Der Luftfeuchtig- Lüften Sie den Raum Kondensations- keitseingang der und schalten Sie bei und Kühlsymbol DHC Multi IO Box Bedarf vom Kühl- zum wurde aktiviert*. Heizmodus um. *Nur für die spezielle Anwendung verfügbar: Einzelzone, umkehrbar, mit Entfeuchter.
-
Seite 31: Werkseitige Einstellungen Wiederherstellen
Werkseitige Einstellungen wiederherstellen Fehler und Bedeutung Lösung Blinkcodes Leuchtet 1x Übertragung/ Versuchen Sie es lange rot Betrieb erneut (siehe „9.2 fehlgeschlagen Einschaltdauer“ auf oder Seite 28). Einschaltdauer- Beschränkung wurde erreicht Blinkt 6x lange rot Zubehör defekt Wenden Sie sich an Ihren Händler. -
Seite 32: Instandhaltung Und Reinigung
Instandhaltung und Reinigung 2. Entnehmen Sie eine Batterie. 3. Setzen Sie die Batterie wieder ein (siehe drücken dabei Abbildung Systemtaste (D) 4 Sekunden lang, bis die LED schnell orange blinkt (siehe Abbildung 8). 4. Lassen Sie die Systemtaste wieder los. 5. -
Seite 33: Allgemeine Informationen Zum Funkbetrieb
Übertragungsleistung Empfangsmerkmalen des Empfängers spielen Umweltfaktoren, wie die Feuchtigkeit in der Nähe, eine wichtige Rolle, ebenso wie die strukturellen/ Abschirmungsbedingungen vor Ort. Hiermit erklärt Daikin Europe N.V., dass der Funkgerättyp EKRCTRDI3BA Richtlinie 2014/53/EU entspricht. Die Original-Konformitätserklärung ist über die EKRCTRDI3BA-Produktseiten verfügbar. -
Seite 34: Technische Daten
Technische Daten Technische Daten Gerätename: EKRCTRDI3BA Netzspannung: 2x 1,5-V-Batterie (LR03/Micro/AAA) Stromaufnahme: max. 50 mA Batterieleben (typ.): 2 Jahre Schutzgrad: IP20 Umgebungstemperatur: 0 bis 35°C Abmessungen (H x B x T): Ohne Rahmen: 55 x 55 x 23,5 mm Mit Rahmen: 86 x 86 x 25 mm Gewicht: 100 g (einschließlich... -
Seite 35: Anweisungen Zur Entsorgung
Technische Daten Anweisungen zur Entsorgung Entsorgen Sie das Gerät nicht mit dem allgemeinen Hausmüll! Elektronische Geräte müssen Einklang mit der Richtlinie über Elektro- und Elektronik-Altgeräte über lokale Sammelpunkte für Elektronikabfall entsorgt werden. Informationen zur Konformität Das CE-Zeichen ist ein freies Handelszeichen, das sich ausschließlich an Behörden richtet und keine Garantie jeglicher Eigenschaften umfasst. - Seite 36 Kostenloser Download der ONECTA-App! 4P687366-1 - 2022.04...
