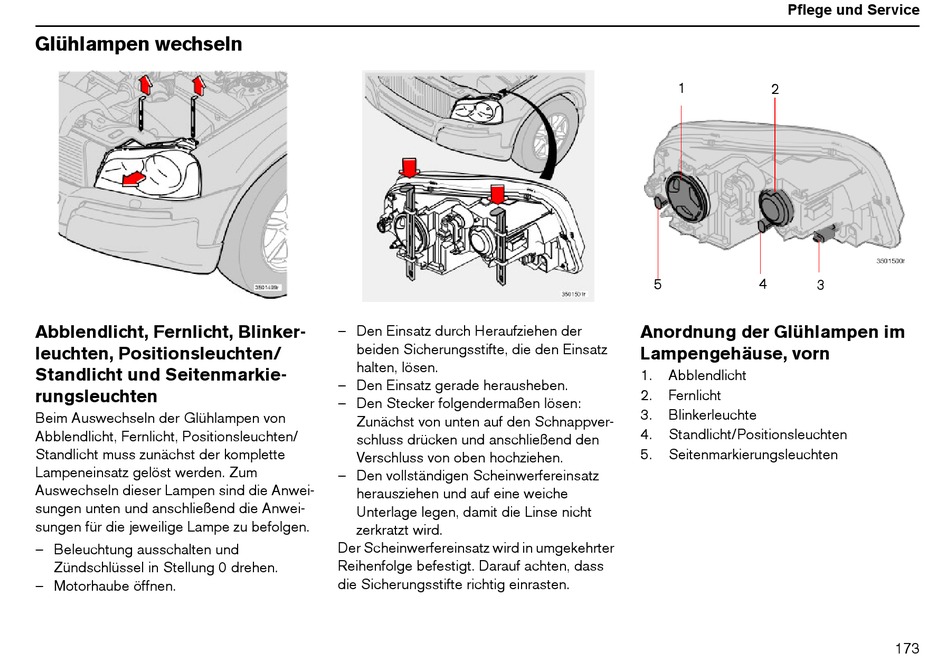

Glühlampen wechseln
Abblendlicht, Fernlicht, Blinker-
leuchten, Positionsleuchten/
Standlicht und Seitenmarkie-
rungsleuchten
Beim Auswechseln der Glühlampen von
Abblendlicht, Fernlicht, Positionsleuchten/
Standlicht muss zunächst der komplette
Lampeneinsatz gelöst werden. Zum
Auswechseln dieser Lampen sind die Anwei-
sungen unten und anschließend die Anwei-
sungen für die jeweilige Lampe zu befolgen.
– Beleuchtung ausschalten und
Zündschlüssel in Stellung 0 drehen.
– Motorhaube öffnen.
– Den Einsatz durch Heraufziehen der
beiden Sicherungsstifte, die den Einsatz
halten, lösen.
– Den Einsatz gerade herausheben.
– Den Stecker folgendermaßen lösen:
Zunächst von unten auf den Schnappver-
schluss drücken und anschließend den
Verschluss von oben hochziehen.
– Den vollständigen Scheinwerfereinsatz
herausziehen und auf eine weiche
Unterlage legen, damit die Linse nicht
zerkratzt wird.
Der Scheinwerfereinsatz wird in umgekehrter
Reihenfolge befestigt. Darauf achten, dass
die Sicherungsstifte richtig einrasten.
Pflege und Service
1
2
4
5 3
Anordnung der Glühlampen im
Lampengehäuse, vorn
1. Abblendlicht
2. Fernlicht
3. Blinkerleuchte
4. Standlicht/Positionsleuchten
5. Seitenmarkierungsleuchten
