Proline Wärmethermostate

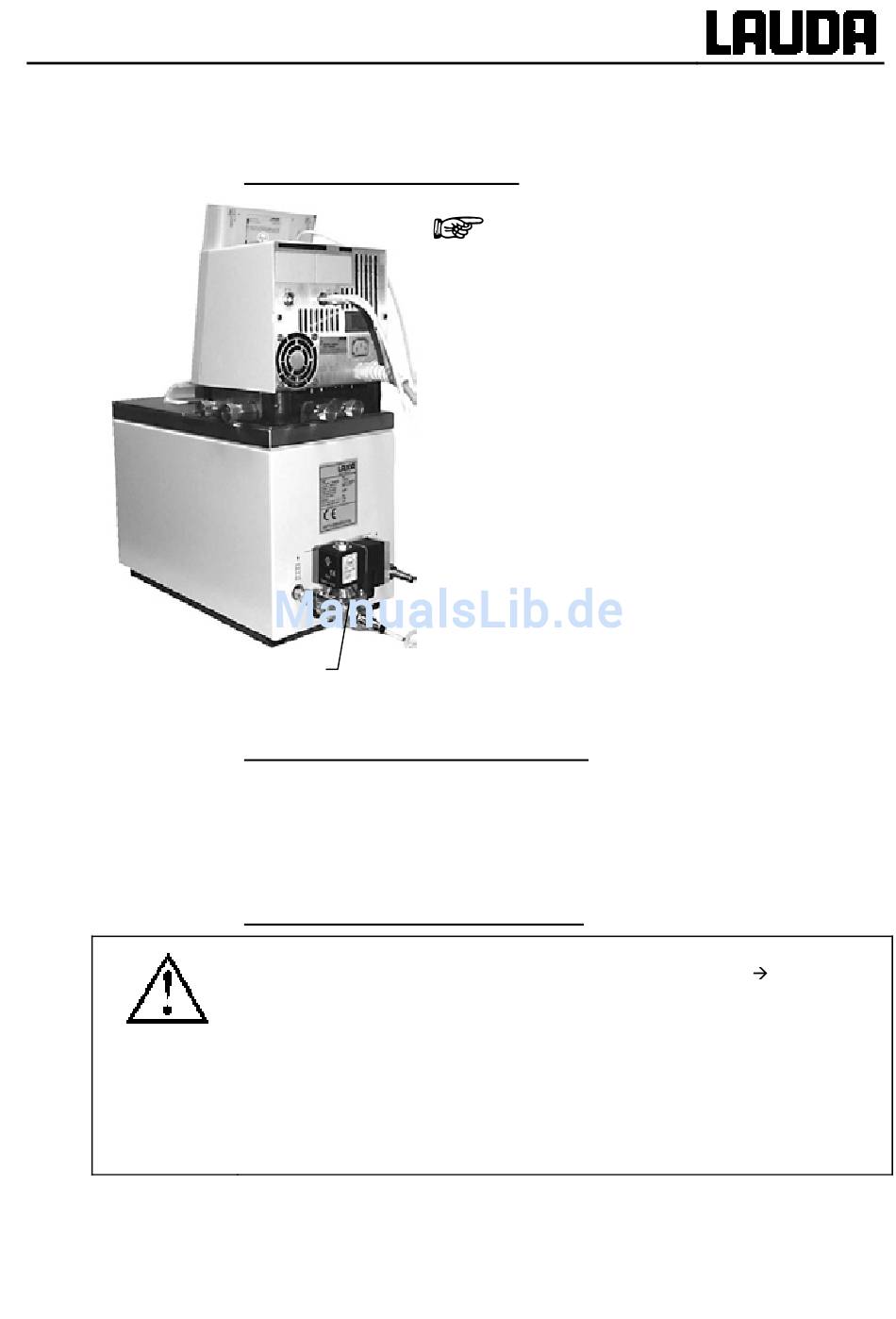

6.2 Den Arbeitstemperaturbereich mit externer Kühlung erweitern
Kühlventilsatz LCZ 9662
YACD0071 / 30.07.07
Betrieb mit interner Kühlschlange
Betrieb mit einem LAUDA Durchlaufkühler
An die Pumpenanschlussstutzen kann ein LAUDA Durchlaufkühler DLK 10, DLK
25, DLK 45 oder DLK 45 LiBus angeschlossen werden. Der Durchlaufkühler wird
in die Rücklaufleitung (Saugschlauch) Verbraucher zum Thermostat eingebaut
und wird nur zugeschaltet, wenn Kühlung gebraucht wird.
Betrieb mit einem Hochtemperatur Kühler
− Wenn die Badtemperatur über 100°C beträgt, darf nicht mehr mit Wasser und
der einfachen Kühlschlange gekühlt werden (Wasserdampf
fahr).
− Für das schnelle, zeitsparende Abkühlen von Badtemperaturen bis zu 300°C
gibt es speziell für die Proline den geregelten Hochtemperaturkühler (Zube-
hör LCZ 9663). Durch seine spezielle Bauweise ermöglicht er eine Wasser-
kühlung, ohne dass es zu einer gefährlichen Wasserdampfbildung kommt.
− Der Hochtemperatur Kühler darf nicht mit den Kühlschlangenanschlüs-
sen verbunden werden. Er muss mit den Anschlüssen für externe Verbrau-
cher verbunden werden.
Vorbereitungen
− An die Anschlüsse der serienmäßig vor-
handenen Kühlschlange kann eine Kühl-
Quelle, z.B. eine Frischwasserkühlung,
angeschlossen werden.
− Schläuche mit Innen-Ø 10mm verwenden.
− Die niedrigste Betriebstemperatur des
Thermostaten kann (ohne externen
Verbraucher) auf ca. 5°C über der Kühl-
mitteltemperatur abgesenkt werden.
− Mit dem als Zubehör erhältlichen Kühlven-
tilsatz LCZ 9662 (von der Proline mittels
LiBus gesteuert) wird der Kühlwasserzu-
lauf nur dann geöffnet, wenn Kühlung ge-
braucht wird.
Explosionsge-
21
