Anschließen
6.6 Ethernet-Zugentlastung anschließen
6.6
Ethernet-Zugentlastung anschließen
Die im Lieferumfang enthaltene Ethernet-Zugentlastung dient dazu, ein versehentliches
Lösen der Ethernet-Kabel mit Industrial EthernetFastConnect Stecker vom Gerät zu
verhindern. Zu deren Nutzung werden zwei Kabelbinder benötigt (nicht im Lieferumfang
enthalten).
Für die Befestigung der Ethernet-Zugentlastung mit dem Industrial EthernetFastConnect
Stecker benötigen Sie einen Schraubendreher TORX T20.

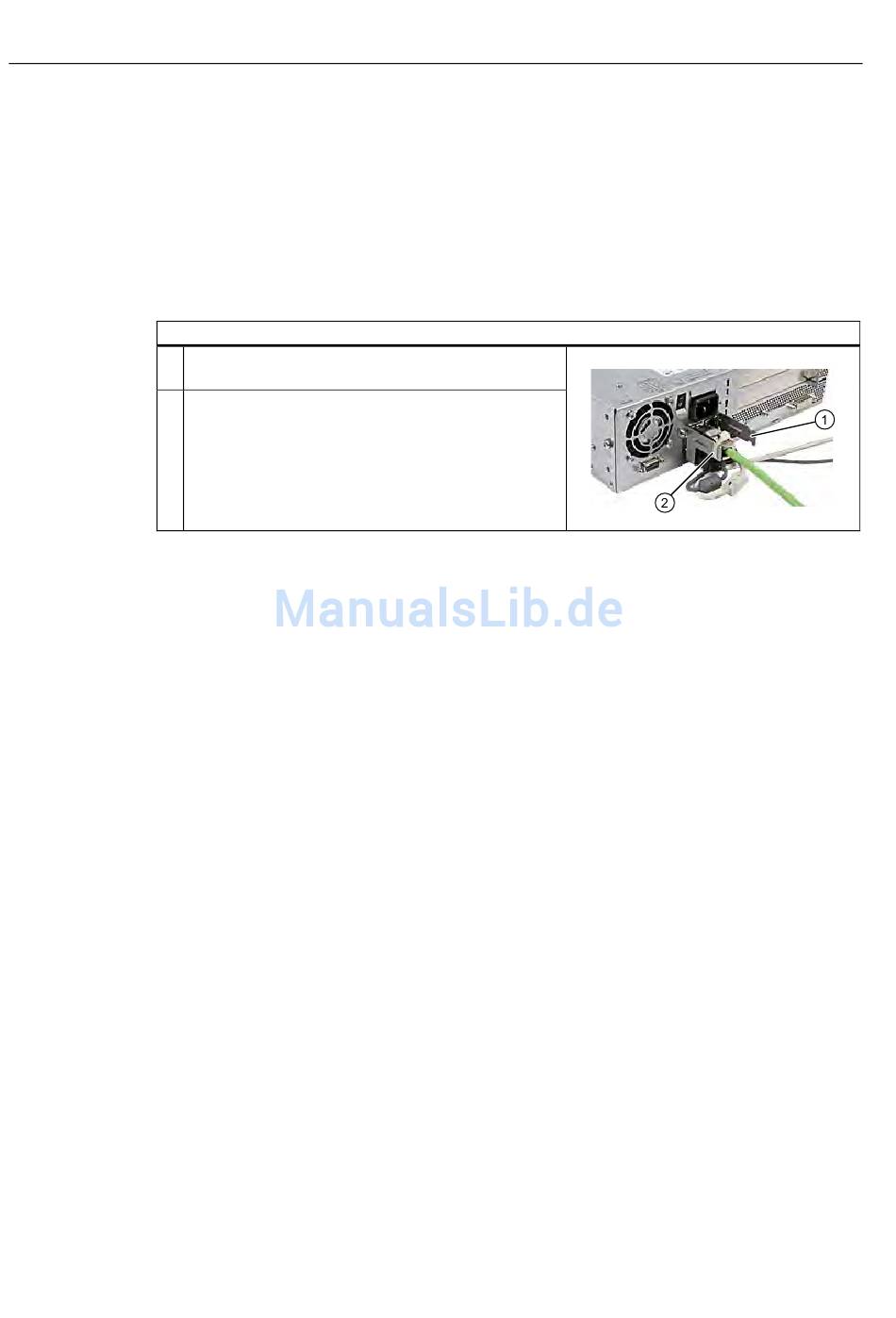

Arbeitsschritte zum Anschließen der Ethernet-Zugentlastung
1
2
6.7
Netzsteckerarretierung anschließen
Die im Lieferumfang enthaltene Netzsteckerarretierung dient dazu, ein versehentliches
Herausziehen des Netzsteckers zu verhindern. Die Netzsteckerarretierung besteht aus
einem Metallwinkel, der am Gehäuse der Rechnereinheit angeschraubt wird.
Für die Befestigung benötigen Sie einen Schraubendreher TORX T20.
Die Netzsteckerarretierung ist ein sicherheitsrelevantes Teil. Beachten Sie die Hinweise im
Kapitel "AC-Stromversorgung (120 V / 240 V) anschließen".
50
Befestigen Sie die Ethernet-Zugentlastung (1) mit
zwei Linsenschrauben M4 am Gerätegehäuse.
Schließen Sie das Netzwerkkabel an und befestigen
Sie es mit dem Kabelbinder (2).
SIMATIC Panel PC 677B
Betriebsanleitung, 06/2008, A5E02217404-01
