Acer Altos R910 SERIES Benutzerhandbuch Seite 91

2 Entfernen Sie die Speicherplatine. Anweisungen hierzu finden Sie,
je nach Serverkonfiguration, in "Hot-Entfernen von
Speicherplatinen" auf Seite 57 oder in "Kaltentfernen von
Speicherplatinen" auf Seite 76.

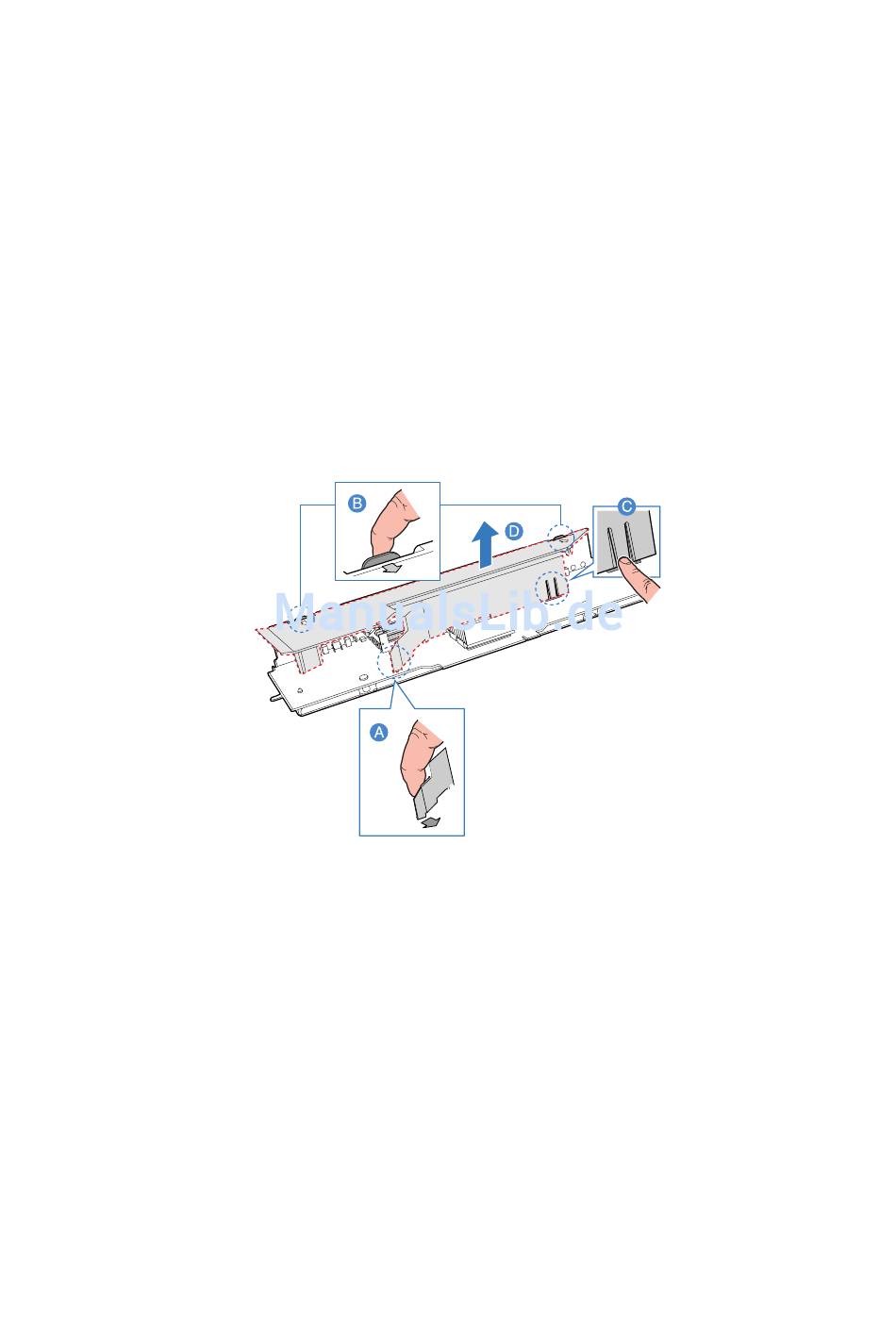

3 Entfernen Sie die Speicherplatinen-DIMM-Abdeckung von der
Speicherplatine:
(1) Ziehen Sie den Riegel auf der Speicherplatinen-DIMM-
Abdeckung heraus (A).
(2) Drücken Sie die linken und rechten DIMM-Abdeckungszungen
(B).
(3) Drücken Sie die Festhaltezunge unten rechts auf der
Abdeckung (C).
(4) Heben Sie die Abdeckung von der Speicherplatine ab (D).
4 Finden Sie die DIMM-Steckplätze auf der Speicherplatine.
5 Öffnen Sie die Klemmen an den DIMM-Steckplätzen (A).
6 Richten Sie aus (B) und stecken Sie das DIMM dann in den Sockel
hinein (C).
7 Drücken Sie die Halteklemmen nach innen, um das DIMM zu
verriegeln (D).
81
