Externe und interne Struktur

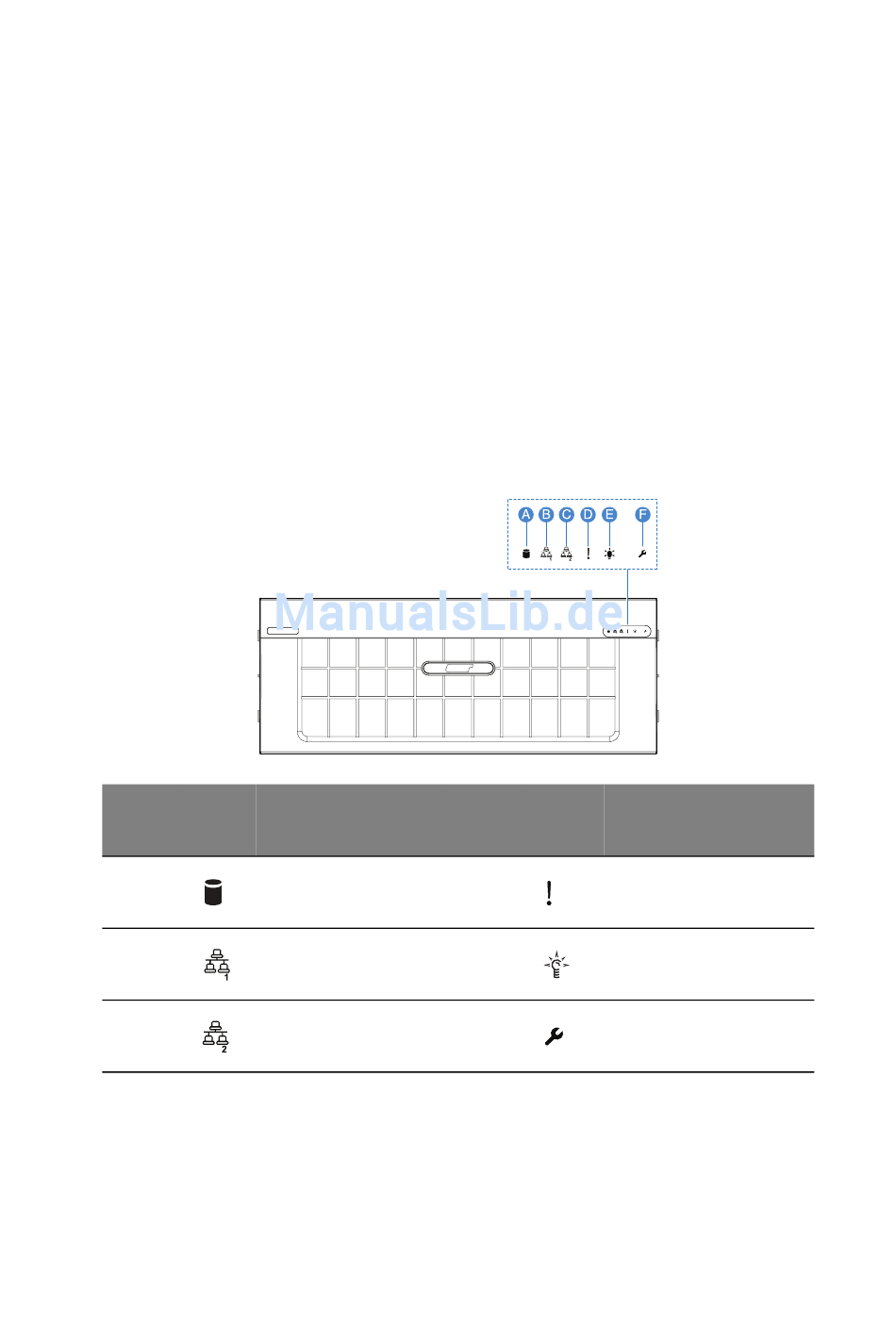

Vorderer Einsatz
Der vordere Einsatz verfügt über eine Schnittstelle für
Systemverwaltung über Status-LED-Anzeigen. Die Status-LEDs auf dem
Einsatz reflektieren die LEDs auf der Vorderseite und zeigen die
Aktivität der Festplatte, LAN1 und LAN2, Systemstatus/-fehler,
Stromversorgungs- und ID-Status an. Der Einsatz ist entfernbar, um
Zugang zu den externen Laufwerkeinschüben, den seriellen und USB-
Anschlüssen, den LED-Anzeigen, dem Netzschalter und den Rücksetz-
und System-ID-Tasten zu ermöglichen. Im nachfolgenden Abschnitt
sehen Sie eine Zusammenfassung der Anzeigen und Komponenten
hinter dem Einsatz.
Kenn
Sym
Komponente
ung
bol
A
Aktivitätsanzeige
der Festplatte
B
Statusanzeige
LAN 1
C
Statusanzeige
LAN 2
Details über die Entfernung des vordereren Einsatzes sind in
"Removing the front bezel" auf Seite 35 angegeben.
Kenn
Sym
Komponente
ung
bol
D
Status-/
Fehleranzeige
E
Stromversorgungsa
nzeige
F
System-ID-Anzeige
7
