Scheppach HL1000v Originalanleitung Seite 6

Fig. 1
1
3
18
6
Fig. 2
16
15
17
14
12
6
2
7
4
5
6
11
8
13
10
9
10
9
10
9
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.

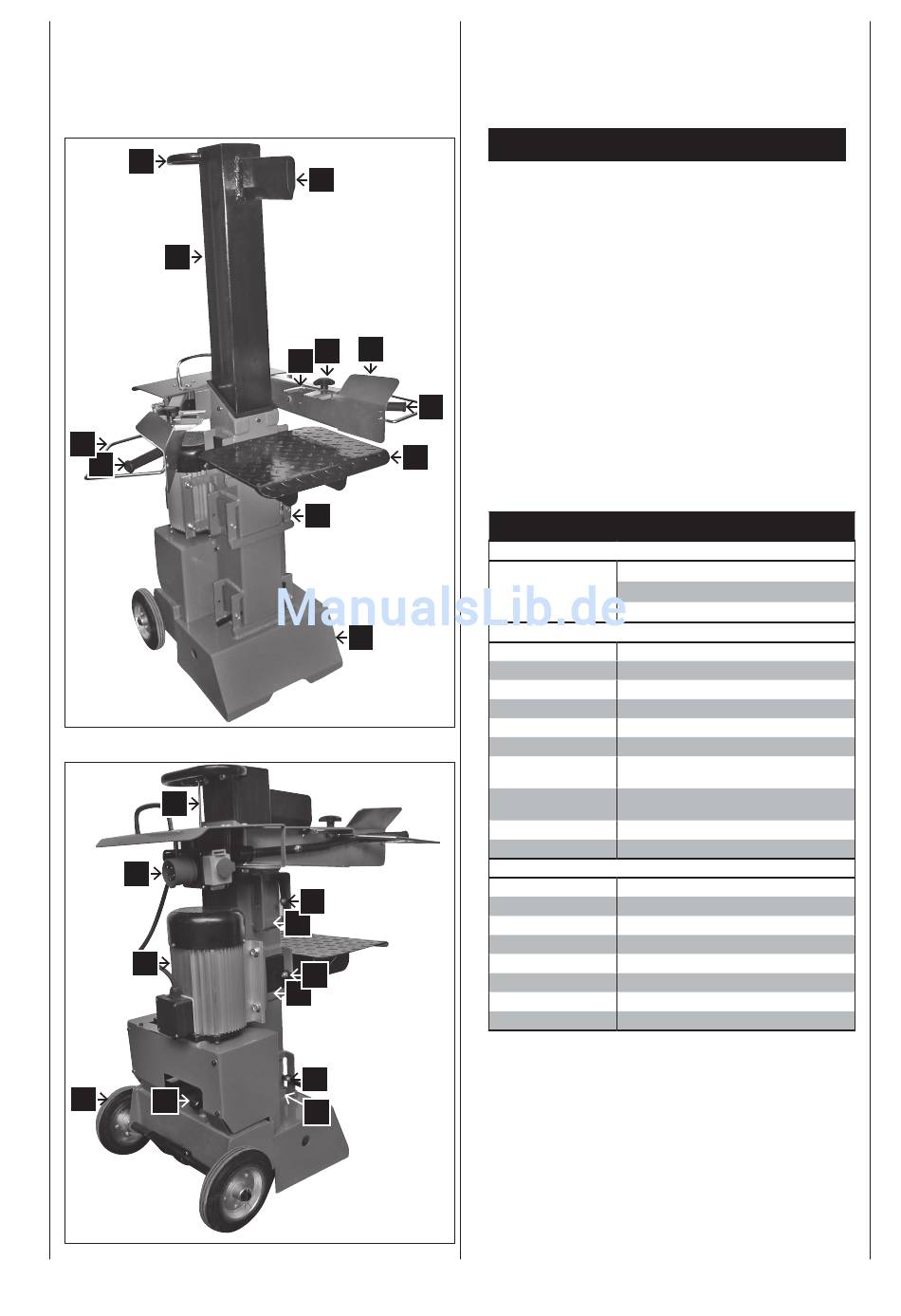

Steuerungen und Teile, Fig 1–2
1
Handgriff
2 Spaltmesser
3
Spaltsäule
4 Einstellschraube für Spannpratze
5
Verstellbare Spannpratze
6 Bedienarm
7
Griffschutz
8 Halterung für Tisch (vorn)
9
Halterung für Tisch (seitlich)
10 Verriegelungshaken
11 Spalttisch
12 Entlüftungskappe
13 Grundgestell
14 Räder
15 Schalter und Stecker
16 Hubeinstellstange
17 Motor
18 Schutzbügel
HL1000v
Lieferumfang
Technische Daten
Maße T/B/H
Tischhöhe mm
Arbeitshöhe mm
Holzlänge cm
Leistung t max.
Zylinderhub cm
Vorlaufgeschwindigkeit
cm/s
Rücklauf-
geschwindigkeit cm/s
Ölmenge l
Gewicht kg
Antrieb
Motor V/Hz
Aufnahmeleistung P1 W
Abgabeleistung P2 W
Betriebsart
Motordrehzahl 1/min
Motorschutz
Leerlaufgeräusch dB(A)
Phasenwender
Technische Änderungen vorbehalten!
Hydraulischer Holzspalter
Kleinteile/Beipackbeutel
Betriebsanleitung
830/620/1520
285/580/780
900
59/78/107
10,0
49
5,5
13,0
7,0
128,0
400/50
4000
3000
S 6/40 %
1450
ja
88
ja
