2.2 Beschreibung des Geräts
2.2.2. Rückseite
Auf der Rückseite der HorstBox finden Sie alle Anschlüsse, den WLAN-Schalter und den
Reset-Schalter.

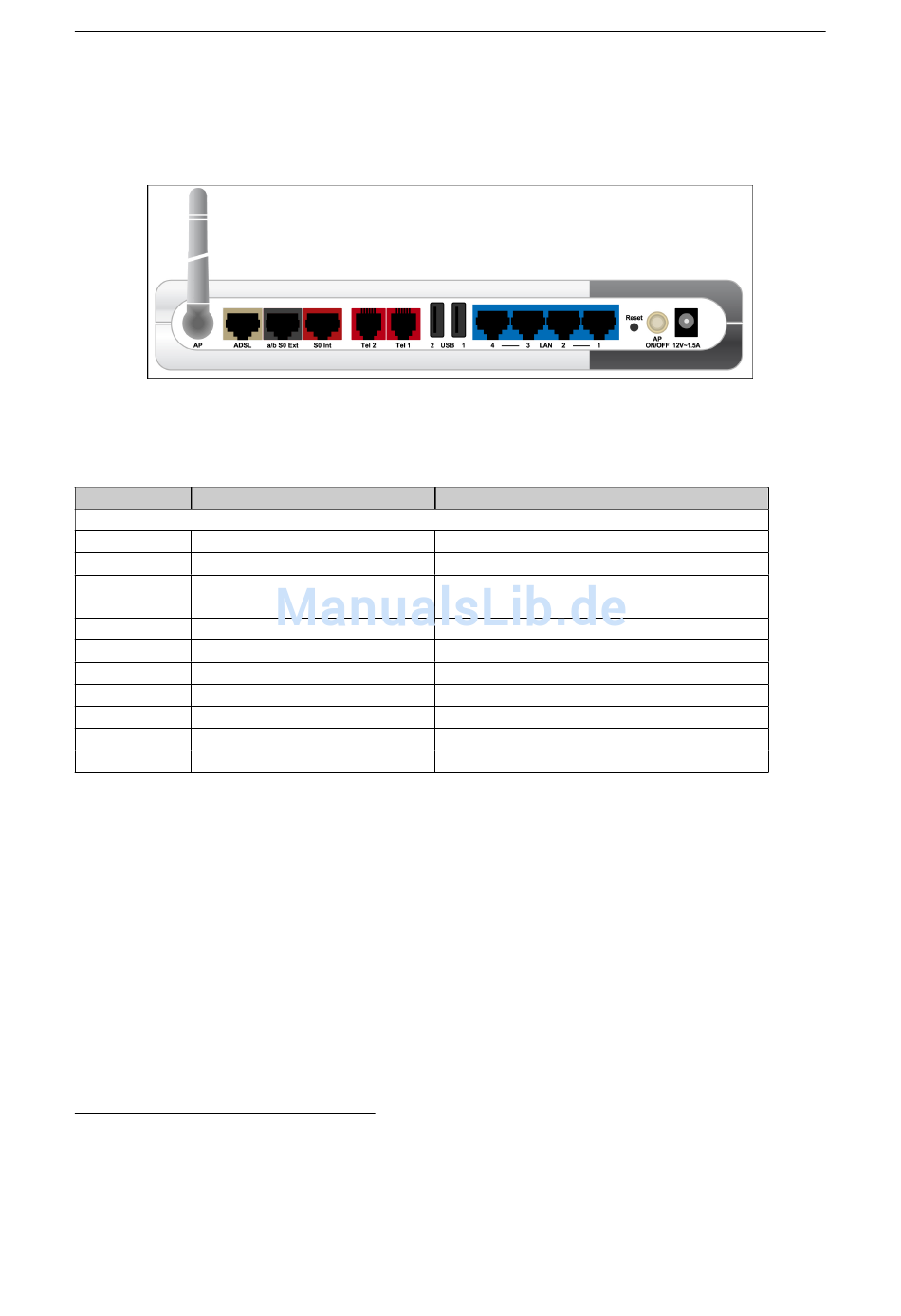

Abbildung 2.2.: Rückseite der HorstBox Standard
Bezeichnung Anschlusstyp
Reihenfolge von links nach rechts
-
Antenne, fest
ADSL
WAN-Buchse, (RJ45), grau
a/b S
Ext
Kombibuchse, (RJ45), schwarz
0
S
int
ISDN-Buchse, (RJ45), rot
0
Tel 1, Tel 2
Telefonbuchsen, (RJ11), rot
USB 1, USB 2 USB-Buchsen
LAN 1 - 4
Ethernet-Buchsen, (RJ45), blau 4 Ethernet-Anschlüsse
Reset
Reset-Schalter
AP on/off
WLAN-Schalter
Power
Strombuchse (rund)
Tabelle 2.3.: Funktionen und Farben der verschiedenen Anschlüsse auf der Rückseite
2
Die USB-Funktionalität steht erst nach einem Upgrade der Firmware auf 2.0 oder höher zur Verfügung.
Funktion
Drehbare und schwenkbare WLAN-Antenne
Anschluss an DSL-Buchse am Splitter
Anschluss an Telefonleitung
(analog per Adapter)
Anschluss von ISDN-Geräten am S
Anschluss für 2 analoge Telefone
Anschluss von USB-Geräten
Rücksetzen des Gerätes
Ein- bzw. Ausschalten des WLANs
Stromversorgung über Netzteil
19
-Bus
0
2
