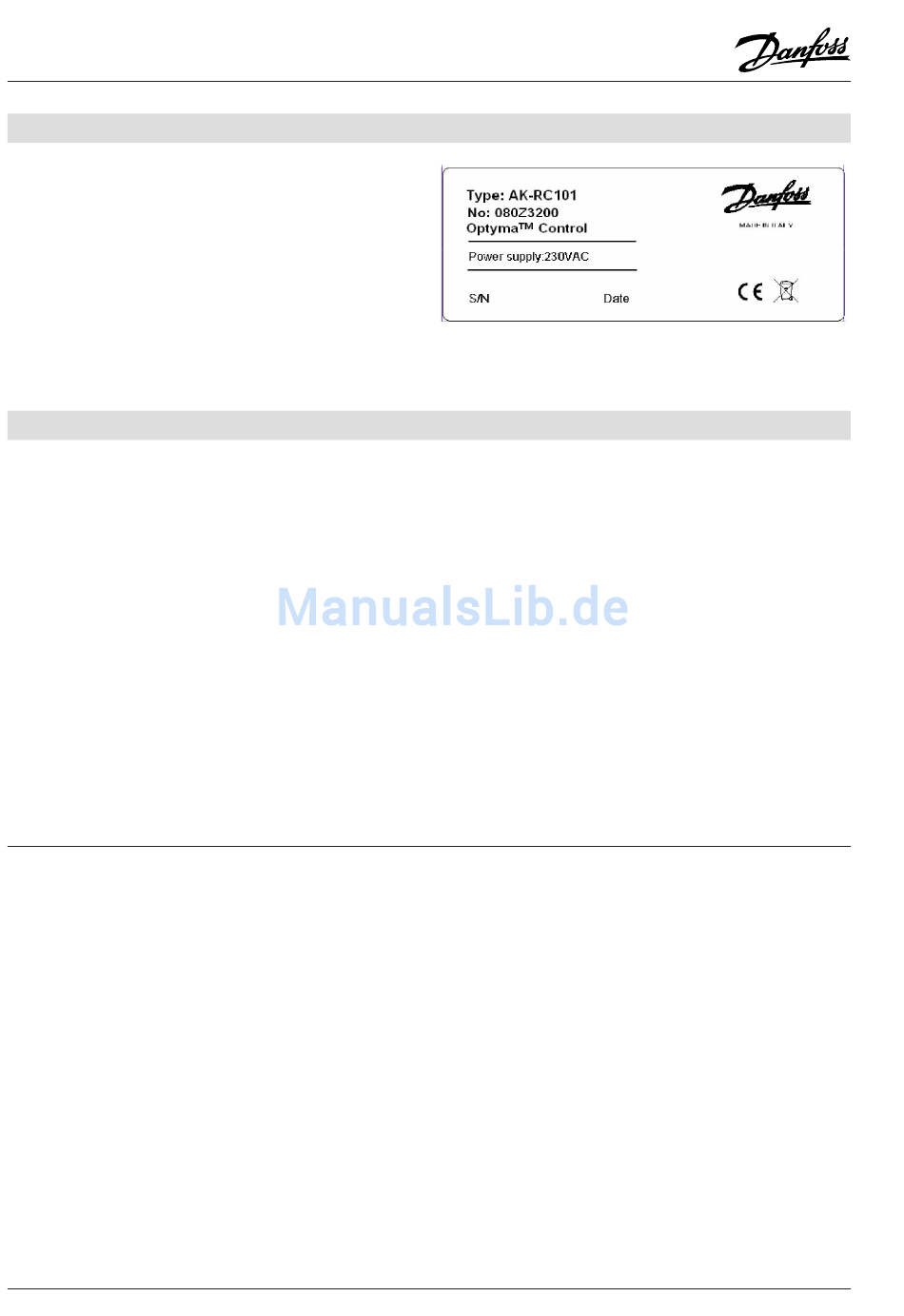

Identifikationsdaten
Die in diesem Handbuch beschrieben Einheit besitzt
seitlich ein ID-Etikette, auf dem alle wichtigen
Identifikationsdaten angezeigt sind:
• Name des Herstellers
• Typ und Codenummer
• Produktname
• Stromversorgung
• Seriennummer (10-stellig)
• Datum (Tag/Monat/Jahr)
Installation
Wichtige Informationen für den Monteur
Gerät muß durch qualifiziertes Fachpersonal installiert werden!
1. Verlegen Sie die Stromversorg- und die Signal-
kabel (Fühler und digitale Eingänge) nicht in den
gleichen Kabelgängen bzw. Kabelkanälen.
2. Beschränken Sie die Länge der Anschlussdrähte,
damit sich die Verdrahtung nicht spiralförmig
verdrehen kann, da dies eine schädliche
Auswirkung auf die Elektronik haben könnte.
3. Installieren Sie eine allgemeine Sicherung vor
den elektronischen Regler.
4. Die ganze Verdrahtung muss einen für die
betreffenden Stromstärken angemessenen
Durchmesser haben.
Standard-Montagekit
Zum Zwecke des Zusammenbaus und Gebrauchs
ist die einphasige elektronische OPTYMA
ausgestattet mit:
• Drei Gummi-Unterlegscheiben, die zwischen die
Befestigungsschrauben und die Rückwand des
Gehäuses eingelegt werden
• Ein Betriebs- und Wartungshandbuch.
• Zwei Temperaturfühler
4
5. Wenn eine Verlängerung für eine Fühler
6. Wenn die Datenübertragung genutzt wird, ist
7. Wenn die Datenübertragung genutzt wird, kann
Control
TM
RS8FD503 © Danfoss A/S 2015/07
erforderlich ist, müssen die Drähte einen
Durchmesser von mindestens 1mm
es wichtig, dass das Datenübertragungskabel
richtig verlegt ist. Siehe separate Dokumentation
Nr. RC8AC ...
das Alarmrelais nicht verwendet werden.
OPTYMA
haben.
2
Control Einphasig AK-RC 101
TM
