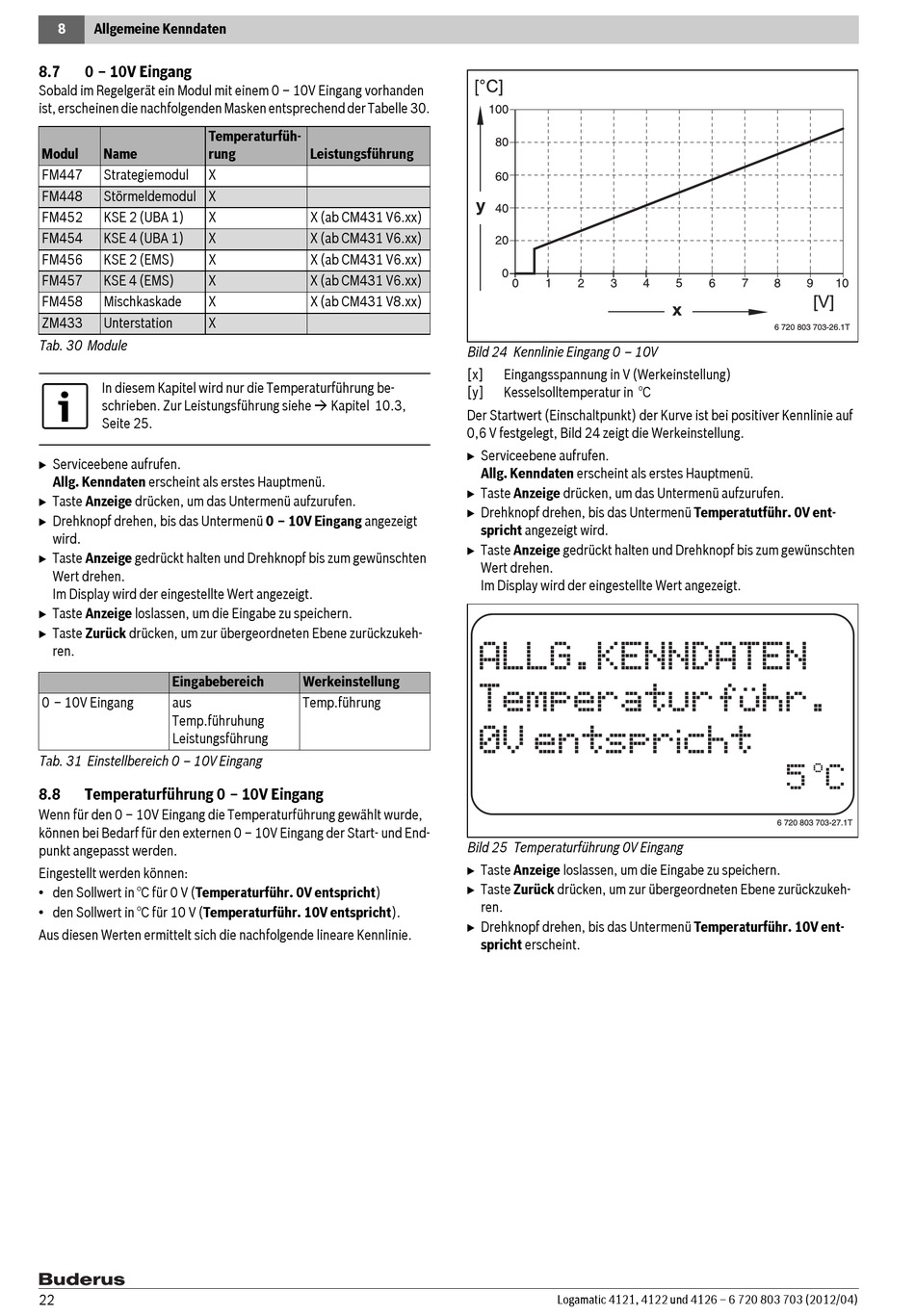

8
Allgemeine Kenndaten
8.7
0 – 10V Eingang
Sobald im Regelgerät ein Modul mit einem 0 – 10V Eingang vorhanden
ist, erscheinen die nachfolgenden Masken entsprechend der Tabelle 30.
Temperaturfüh-
Modul
Name
rung
FM447
Strategiemodul
X
FM448
Störmeldemodul X
FM452
KSE 2 (UBA 1)
X
FM454
KSE 4 (UBA 1)
X
FM456
KSE 2 (EMS)
X
FM457
KSE 4 (EMS)
X
FM458
Mischkaskade
X
ZM433
Unterstation
X
Tab. 30 Module
In diesem Kapitel wird nur die Temperaturführung be-
schrieben. Zur Leistungsführung siehe
Seite 25.
B Serviceebene aufrufen.
Allg. Kenndaten erscheint als erstes Hauptmenü.
B Taste Anzeige drücken, um das Untermenü aufzurufen.
B Drehknopf drehen, bis das Untermenü 0 – 10V Eingang angezeigt
wird.
B Taste Anzeige gedrückt halten und Drehknopf bis zum gewünschten
Wert drehen.
Im Display wird der eingestellte Wert angezeigt.
B Taste Anzeige loslassen, um die Eingabe zu speichern.
B Taste Zurück drücken, um zur übergeordneten Ebene zurückzukeh-
ren.
Eingabebereich
0 – 10V Eingang
aus
Temp.führuhung
Leistungsführung
Tab. 31 Einstellbereich 0 – 10V Eingang
8.8
Temperaturführung 0 – 10V Eingang
Wenn für den 0 – 10V Eingang die Temperaturführung gewählt wurde,
können bei Bedarf für den externen 0 – 10V Eingang der Start- und End-
punkt angepasst werden.
Eingestellt werden können:
• den Sollwert in °C für 0 V (Temperaturführ. 0V entspricht)
• den Sollwert in °C für 10 V (Temperaturführ. 10V entspricht).
Aus diesen Werten ermittelt sich die nachfolgende lineare Kennlinie.
22
Leistungsführung
X (ab CM431 V6.xx)
X (ab CM431 V6.xx)
X (ab CM431 V6.xx)
X (ab CM431 V6.xx)
X (ab CM431 V8.xx)
Bild 24 Kennlinie Eingang 0 – 10V
[x]
[y]
Kapitel 10.3,
Der Startwert (Einschaltpunkt) der Kurve ist bei positiver Kennlinie auf
0,6 V festgelegt, Bild 24 zeigt die Werkeinstellung.
B Serviceebene aufrufen.
B Taste Anzeige drücken, um das Untermenü aufzurufen.
B Drehknopf drehen, bis das Untermenü Temperatutführ. 0V ent-
B Taste Anzeige gedrückt halten und Drehknopf bis zum gewünschten
Werkeinstellung
Temp.führung
Bild 25 Temperaturführung 0V Eingang
B Taste Anzeige loslassen, um die Eingabe zu speichern.
B Taste Zurück drücken, um zur übergeordneten Ebene zurückzukeh-
B Drehknopf drehen, bis das Untermenü Temperaturführ. 10V ent-
Eingangsspannung in V (Werkeinstellung)
Kesselsolltemperatur in °C
Allg. Kenndaten erscheint als erstes Hauptmenü.
spricht angezeigt wird.
Wert drehen.
Im Display wird der eingestellte Wert angezeigt.
ALLG. KENNDATEN
Temperaturführ.
0V entspricht
ren.
spricht erscheint.
Logamatic 4121, 4122 und 4126 – 6 720 803 703 (2012/04)
6 720 803 703-26.1T
o
5
C
6 720 803 703-27.1T
