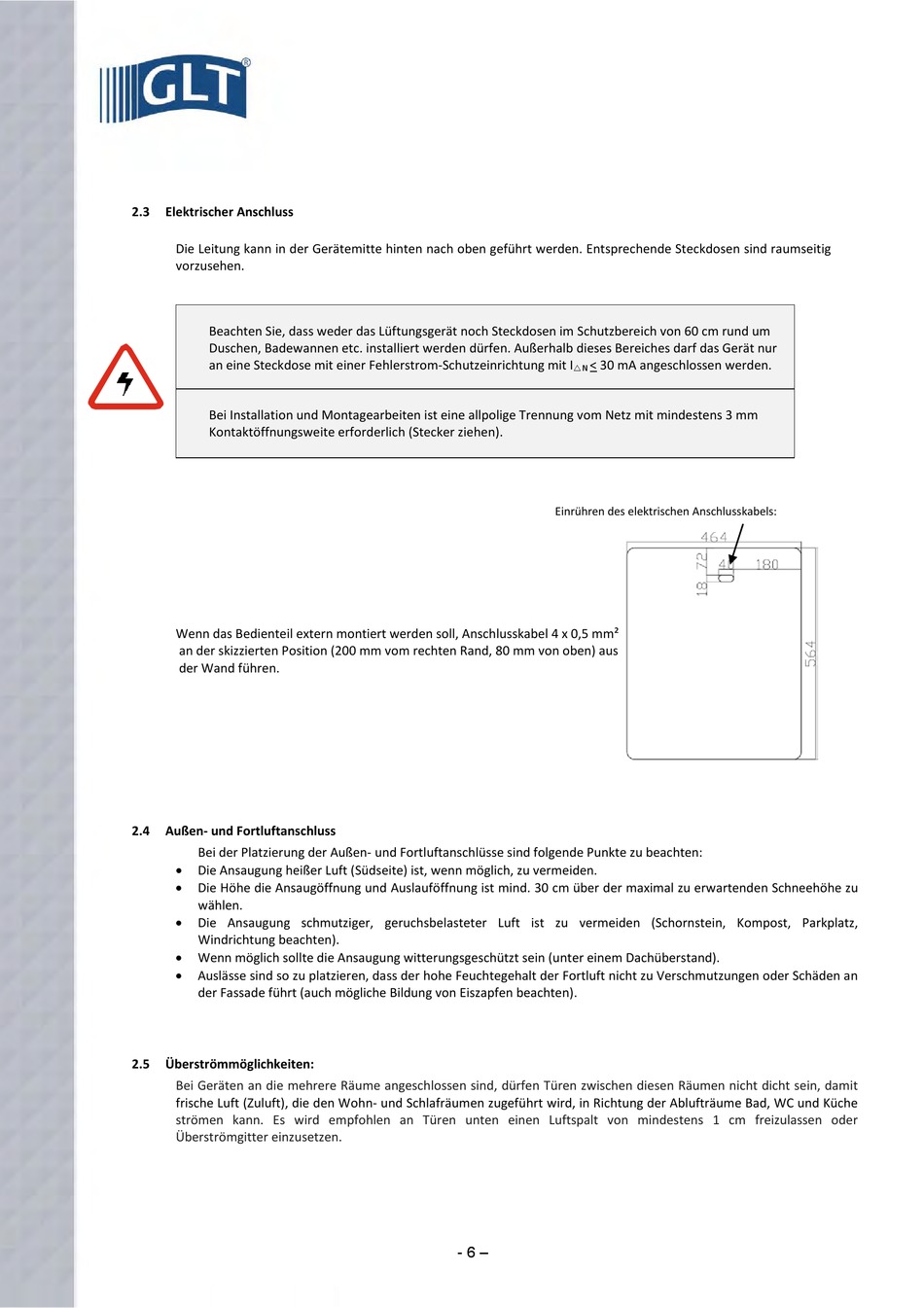

2.3

Elektrischer Anschluss

Die Leitung kann in der Gerätemitte hinten nach oben geführt werden. Entsprechende Steckdosen sind raumseitig
vorzusehen.
Beachten Sie, dass weder das Lüftungsgerät noch Steckdosen im Schutzbereich von 60 cm rund um
Duschen, Badewannen etc. installiert werden dürfen. Außerhalb dieses Bereiches darf das Gerät nur
an eine Steckdose mit einer Fehlerstrom-Schutzeinrichtung mit I
Bei Installation und Montagearbeiten ist eine allpolige Trennung vom Netz mit mindestens 3 mm
Kontaktöffnungsweite erforderlich (Stecker ziehen).
Wenn das Bedienteil extern montiert werden soll, Anschlusskabel 4 x 0,5 mm²
an der skizzierten Position (200 mm vom rechten Rand, 80 mm von oben) aus
der Wand führen.
2.4
Außen- und Fortluftanschluss
Bei der Platzierung der Außen- und Fortluftanschlüsse sind folgende Punkte zu beachten:
Die Ansaugung heißer Luft (Südseite) ist, wenn möglich, zu vermeiden.
Die Höhe die Ansaugöffnung und Auslauföffnung ist mind. 30 cm über der maximal zu erwartenden Schneehöhe zu
wählen.
Die Ansaugung schmutziger, geruchsbelasteter Luft ist zu vermeiden (Schornstein, Kompost, Parkplatz,
Windrichtung beachten).
Wenn möglich sollte die Ansaugung witterungsgeschützt sein (unter einem Dachüberstand).
Auslässe sind so zu platzieren, dass der hohe Feuchtegehalt der Fortluft nicht zu Verschmutzungen oder Schäden an
der Fassade führt (auch mögliche Bildung von Eiszapfen beachten).
2.5
Überströmmöglichkeiten:
Bei Geräten an die mehrere Räume angeschlossen sind, dürfen Türen zwischen diesen Räumen nicht dicht sein, damit
frische Luft (Zuluft), die den Wohn- und Schlafräumen zugeführt wird, in Richtung der Ablufträume Bad, WC und Küche
strömen kann. Es wird empfohlen an Türen unten einen Luftspalt von mindestens 1 cm freizulassen oder
Überströmgitter einzusetzen.
< 30 mA angeschlossen werden.
N
Einrühren des elektrischen Anschlusskabels:
- 6 –
