8. Elektrischer Anschluß Steuerelektronik / Lüftungsgerät(e)
Der elektrische Anschluß muß nach VDE 0100 durchgeführt werden. Bei Installation und
Wartungsarbeiten muß eine allpolige Trennung vom Netz mit mindestens 3 mm Kontakt-
öffnungsweite vorgenommen werden, die Netztrennung ist gegen Wiedereinschalten zu sichern !

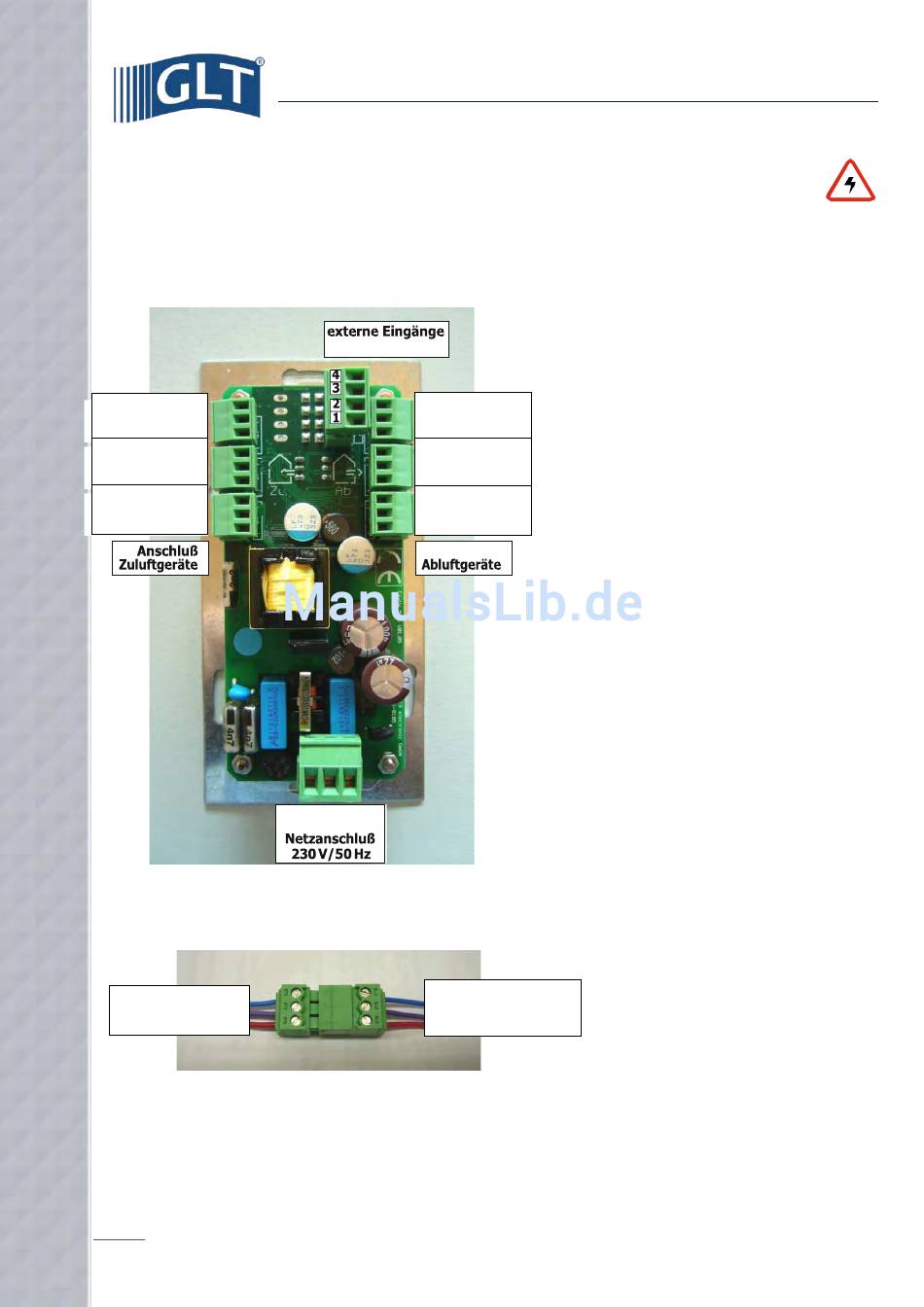

• Anschluß Steuerelektronik
+12V – rot
Gerät 5 PWM - lila
Gnd - blau
+12V - rot
Gerät 3 PWM - lila
Gnd - blau
+12V - rot
Gerät 1 PWM - lila
Gnd - blau
8.1 Anschluß Lüftungsgerät(e) – Steuerelektronik
blau • Gnd
Lüftungs-
lila • PWM
gerät
rot • +12V
Der Anschluß der Fox up Lüftungsgeräte an der Anschlußleitung zur Steuerelektronik erfolgt über eine im
Lieferumfang der Lüftungsgeräte enthaltene Steckverbindung wie vorstehend dargestellt.
Bitte Polung Zu- / Abluftgeräte beachten (siehe Abb. oben)!
16
siehe Kapitel 8.2
blau – Gnd
lila– PWM Gerät 6
rot - +12V
blau – Gnd
lila– PWM Gerät 4
rot - +12V
blau – Gnd
lila– PWM Gerät 2
rot - +12V
Anschluß
PE N L1
blau • Gnd
lila • PWM
rot • +12V
• Anschluß mehrerer Geräte:
Der Anschluß mehrerer Geräte erfolgt in
paarweiser Zuordnung an den
Steckverbindern Gerät 1 - Gerät 2,
Gerät 3 - Gerät 4, Gerät 5 - Gerät 6;
im paarweisen Betrieb arbeitet ein Gerät
eines Gerätepaares im Zuluft betrieb, das
zugeordnete zweite Gerät im Abluft-
betrieb, die Luftrichtungen beider Geräte
werden im Intervall gewechselt.
Steuer-
elektronik
