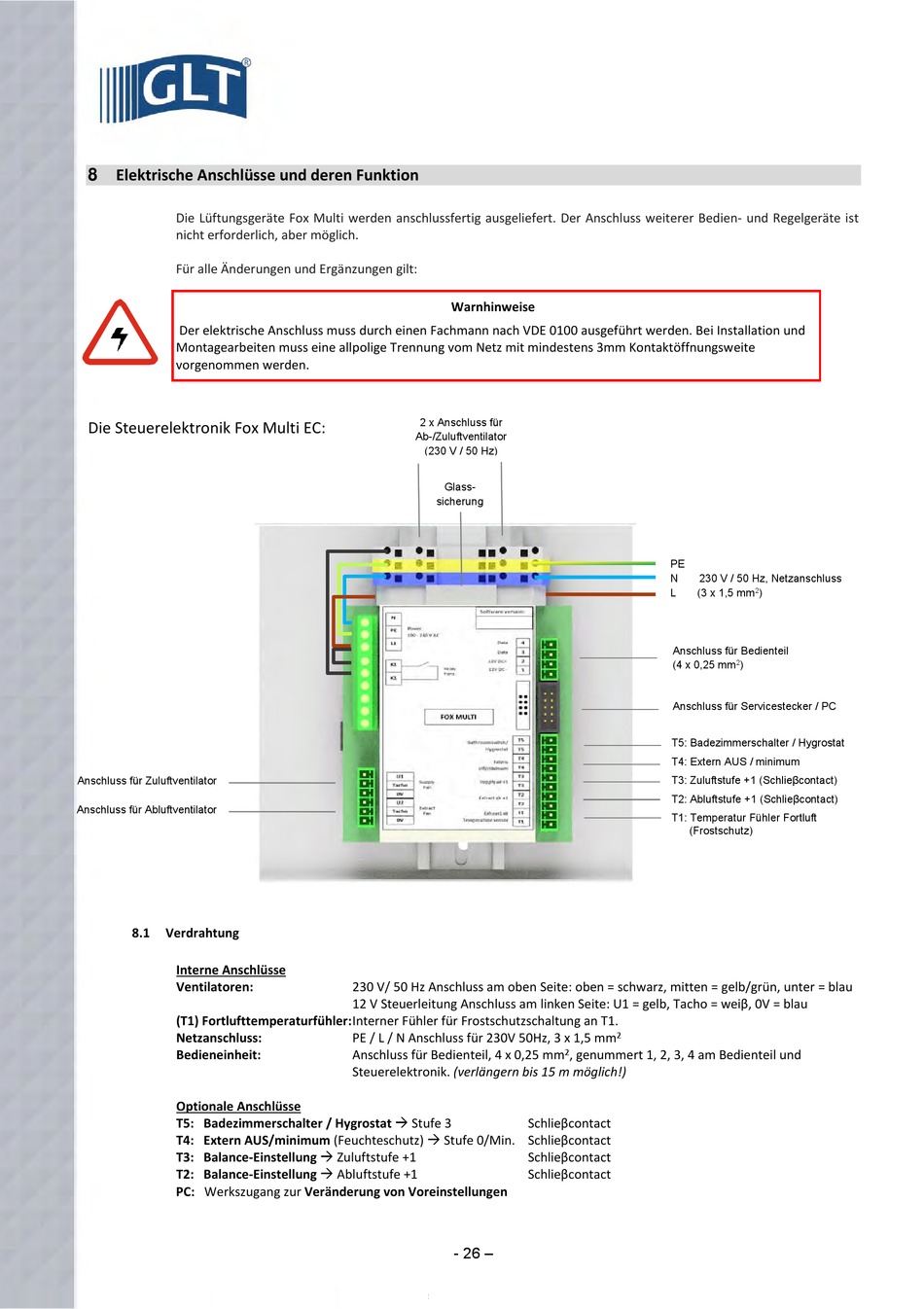

Elektrische Anschlüsse und deren Funktion
8
Die Lüftungsgeräte Fox Multi werden anschlussfertig ausgeliefert. Der Anschluss weiterer Bedien- und Regelgeräte ist
nicht erforderlich, aber möglich.
Für alle Änderungen und Ergänzungen gilt:
Der elektrische Anschluss muss durch einen Fachmann nach VDE 0100 ausgeführt werden. Bei Installation und
Montagearbeiten muss eine allpolige Trennung vom Netz mit mindestens 3mm Kontaktöffnungsweite
vorgenommen werden.
Die Steuerelektronik Fox Multi EC:
Anschluss für Zuluftventilator
Anschluss für Abluftventilator
8.1
Verdrahtung
Interne Anschlüsse
Ventilatoren:
(T1) Fortlufttemperaturfühler: Interner Fühler für Frostschutzschaltung an T1.
Netzanschluss:
Bedieneinheit:
Optionale Anschlüsse
T5: Badezimmerschalter / Hygrostat Stufe 3
T4: Extern AUS/minimum (Feuchteschutz) Stufe 0/Min. Schlieβcontact
T3: Balance-Einstellung Zuluftstufe +1
T2: Balance-Einstellung Abluftstufe +1
PC: Werkszugang zur Veränderung von Voreinstellungen
Warnhinweise
2 x Anschluss für
Ab-/Zuluftventilator
(230 V / 50 Hz)
Glass-
sicherung
230 V/ 50 Hz Anschluss am oben Seite: oben = schwarz, mitten = gelb/grün, unter = blau
12 V Steuerleitung Anschluss am linken Seite: U1 = gelb, Tacho = weiβ, 0V = blau
PE / L / N Anschluss für 230V 50Hz, 3 x 1,5 mm
Anschluss für Bedienteil, 4 x 0,25 mm
Steuerelektronik. (verlängern bis 15 m möglich!)
- 26 –
PE
N
230 V / 50 Hz, Netzanschluss
L
(3 x 1,5 mm
Anschluss für Bedienteil
(4 x 0,25 mm
Anschluss für Servicestecker / PC
T5: Badezimmerschalter / Hygrostat
T4: Extern AUS / minimum
T3: Zuluftstufe +1 (Schlieβcontact)
T2: Abluftstufe +1 (Schlieβcontact)
T1: Temperatur Fühler Fortluft
(Frostschutz)
2
2
, genummert 1, 2, 3, 4 am Bedienteil und
Schlieβcontact
Schlieβcontact
Schlieβcontact
2
)
2
)
