2

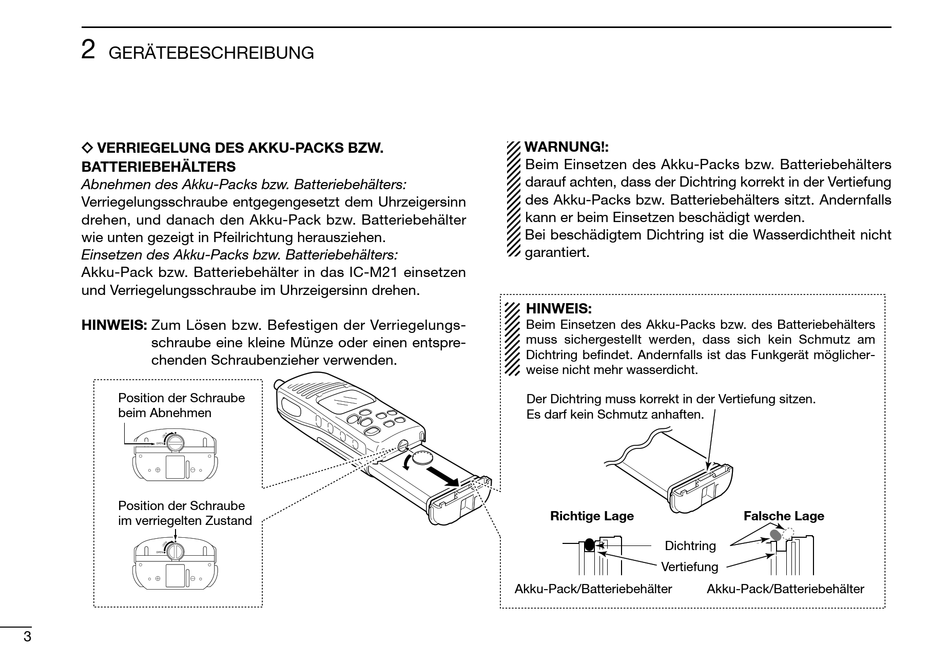

GERÄTEBESCHREIBUNG
ï VERRIEGELUNG DES AKKU-PACKS BZW.
BATTERIEBEHÄLTERS
Abnehmen des Akku-Packs bzw. Batteriebehälters:
Verriegelungsschraube entgegengesetzt dem Uhrzeigersinn
drehen, und danach den Akku-Pack bzw. Batteriebehälter
wie unten gezeigt in Pfeilrichtung herausziehen.
Einsetzen des Akku-Packs bzw. Batteriebehälters:
Akku-Pack bzw. Batteriebehälter in das IC-M21 einsetzen
und Verriegelungsschraube im Uhrzeigersinn drehen.
HINWEIS: Zum Lösen bzw. Befestigen der Verriegelungs-
schraube eine kleine Münze oder einen entspre-
chenden Schraubenzieher verwenden.
Position der Schraube
beim Abnehmen
OPEN
Position der Schraube
im verriegelten Zustand
OPEN
3
WARNUNG!:
Beim Einsetzen des Akku-Packs bzw. Batteriebehälters
darauf achten, dass der Dichtring korrekt in der Vertiefung
des Akku-Packs bzw. Batteriebehälters sitzt. Andernfalls
kann er beim Einsetzen beschädigt werden.
Bei beschädigtem Dichtring ist die Wasserdichtheit nicht
garantiert.
HINWEIS:
Beim Einsetzen des Akku-Packs bzw. des Batteriebehälters
muss sichergestellt werden, dass sich kein Schmutz am
Dichtring befindet. Andernfalls ist das Funkgerät möglicher-
weise nicht mehr wasserdicht.
Der Dichtring muss korrekt in der Vertiefung sitzen.
Es darf kein Schmutz anhaften.
Richtige Lage
Dichtring
Vertiefung
Akku-Pack/Batteriebehälter
Falsche Lage
Akku-Pack/Batteriebehälter
