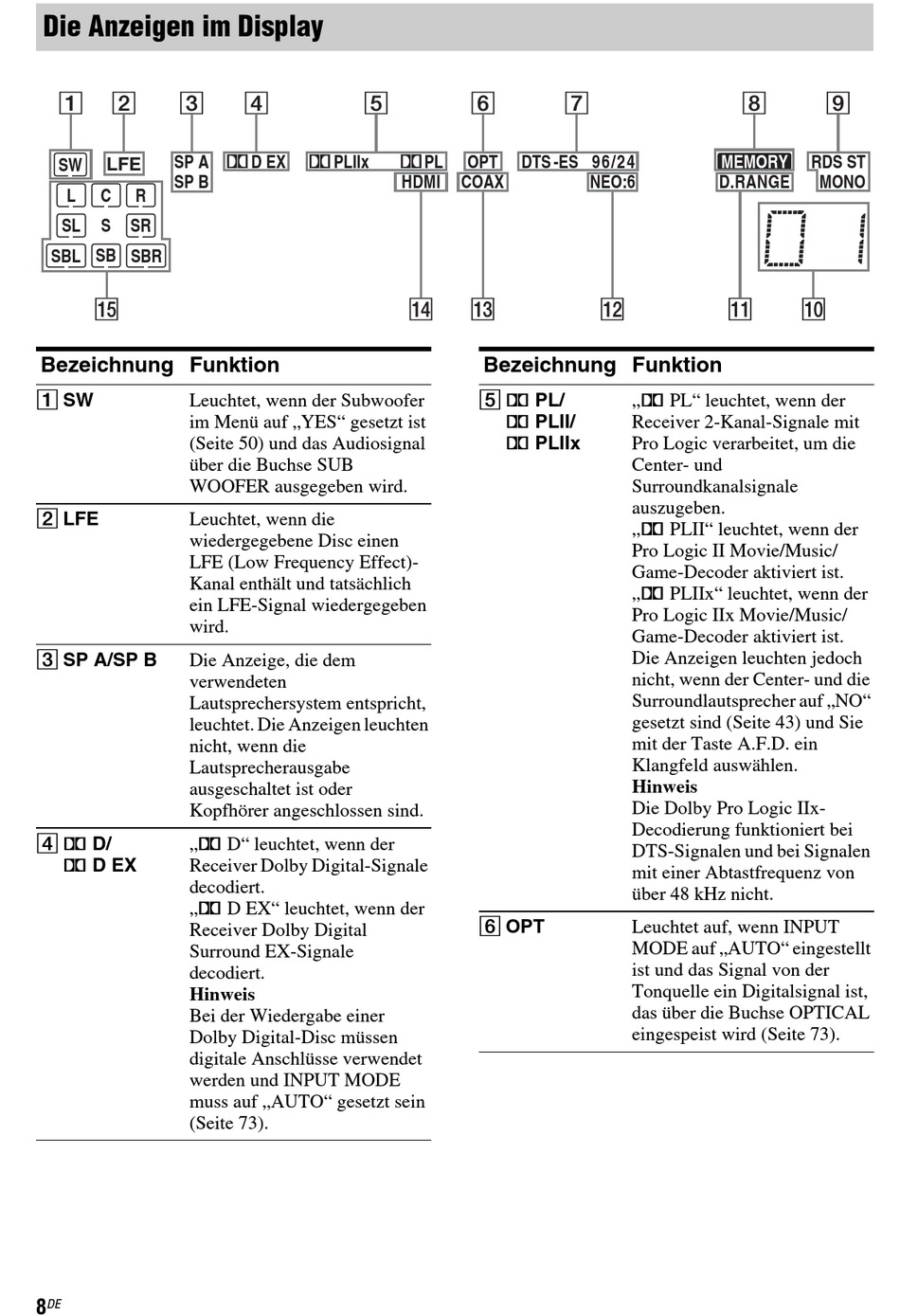

Die Anzeigen im Display

1 2 3
SP A
LFE
SW
SP B
L C R
SL S SR
SBL SB SBR
qg
Bezeichnung Funktion
A SW
Leuchtet, wenn der Subwoofer
im Menü auf „YES" gesetzt ist
(Seite 50) und das Audiosignal
über die Buchse SUB
WOOFER ausgegeben wird.
B LFE
Leuchtet, wenn die
wiedergegebene Disc einen
LFE (Low Frequency Effect)-
Kanal enthält und tatsächlich
ein LFE-Signal wiedergegeben
wird.
C SP A/SP B
Die Anzeige, die dem
verwendeten
Lautsprechersystem entspricht,
leuchtet. Die Anzeigen leuchten
nicht, wenn die
Lautsprecherausgabe
ausgeschaltet ist oder
Kopfhörer angeschlossen sind.
D ; D/
„; D" leuchtet, wenn der
; D EX Receiver Dolby Digital-Signale
decodiert.
„; D EX" leuchtet, wenn der
Receiver Dolby Digital
Surround EX-Signale
decodiert.
Hinweis
Bei der Wiedergabe einer
Dolby Digital-Disc müssen
digitale Anschlüsse verwendet
werden und INPUT MODE
muss auf „AUTO" gesetzt sein
(Seite 73).
8
DE
4 5
; ;
D EX PLIIx
6 7
;
PL OPT DTS -ES 96/24
HDMI COAX
qf qd
Bezeichnung Funktion
E ; PL/
; PLII/
; PLIIx
F OPT
8
MEMORY
NEO:6 D.RANGE
qs qa
„; PL" leuchtet, wenn der
Receiver 2-Kanal-Signale mit
Pro Logic verarbeitet, um die
Center- und
Surroundkanalsignale
auszugeben.
„; PLII" leuchtet, wenn der
Pro Logic II Movie/Music/
Game-Decoder aktiviert ist.
„; PLIIx" leuchtet, wenn der
Pro Logic IIx Movie/Music/
Game-Decoder aktiviert ist.
Die Anzeigen leuchten jedoch
nicht, wenn der Center- und die
Surroundlautsprecher auf „NO"
gesetzt sind (Seite 43) und Sie
mit der Taste A.F.D. ein
Klangfeld auswählen.
Hinweis
Die Dolby Pro Logic IIx-
Decodierung funktioniert bei
DTS-Signalen und bei Signalen
mit einer Abtastfrequenz von
über 48 kHz nicht.
Leuchtet auf, wenn INPUT
MODE auf „AUTO" eingestellt
ist und das Signal von der
Tonquelle ein Digitalsignal ist,
das über die Buchse OPTICAL
eingespeist wird (Seite 73).
9
RDS ST
MONO
q;
