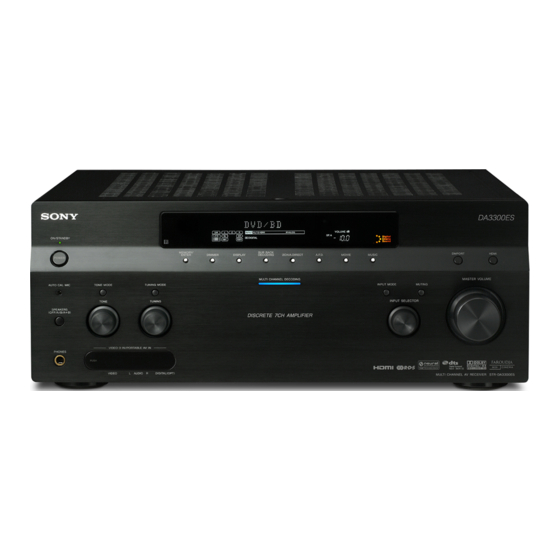

Sony STR-DA3300ES Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Empfänger
  5. STR-DA3300ES
  6. Bedienungsanleitung

Sony STR-DA3300ES Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für STR-DA3300ES:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Sony Corporation
Printed in Malaysia
Multi Channel
AV Receiver
Bedienungsanleitung
Gebruiksaanwijzing
Istruzioni per l'uso
STR-DA3300ES
©2007 Sony Corporation
3-209-649-32(2)
DE
NL
IT
