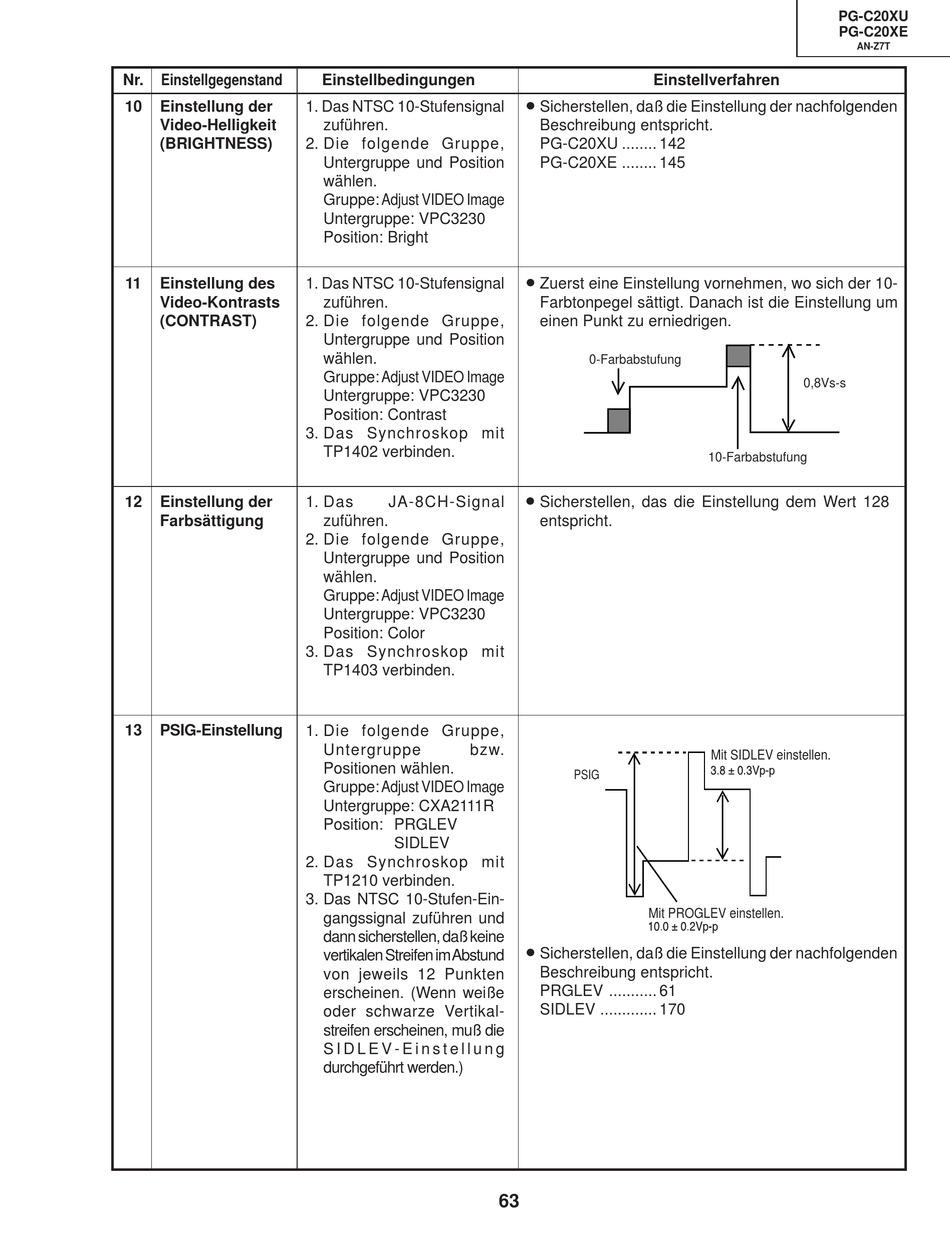

Sharp PG-C20XU, PG-C20XE Handbuch Seite 63

Nr. Einstellgegenstand
10 Einstellung der
Video-Helligkeit
(BRIGHTNESS)
11 Einstellung des
Video-Kontrasts
(CONTRAST)
12 Einstellung der
Farbsättigung
13 PSIG-Einstellung
Einstellbedingungen
1. Das NTSC 10-Stufensignal
zuführen.
2. Die folgende Gruppe,
Untergruppe und Position
wählen.
Gruppe: Adjust VIDEO Image
Untergruppe: VPC3230
Position: Bright
1. Das NTSC 10-Stufensignal
zuführen.
2. Die folgende Gruppe,
Untergruppe und Position
wählen.
Gruppe: Adjust VIDEO Image
Untergruppe: VPC3230
Position: Contrast
3. Das Synchroskop mit
TP1402 verbinden.
1. Das JA-8CH-Signal
zuführen.
2. Die folgende Gruppe,
Untergruppe und Position
wählen.
Gruppe: Adjust VIDEO Image
Untergruppe: VPC3230
Position: Color
3. Das Synchroskop mit
TP1403 verbinden.
1. Die folgende Gruppe,
Untergruppe bzw.
Positionen wählen.
Gruppe: Adjust VIDEO Image
Untergruppe: CXA2111R
Position: PRGLEV
SIDLEV
2. Das Synchroskop mit
TP1210 verbinden.
3. Das NTSC 10-Stufen-Ein-
gangssignal zuführen und
dann sicherstellen, daß keine
vertikalen Streifen im Abstund
von jeweils 12 Punkten
erscheinen. (Wenn weiße
oder schwarze Vertikal-
streifen erscheinen, muß die
S I D L E V - E i n s t e l l u n g
durchgeführt werden.)
Einstellverfahren
» Sicherstellen, daß die Einstellung der nachfolgenden
Beschreibung entspricht.
PG-C20XU ........ 142
PG-C20XE ........ 145
» Zuerst eine Einstellung vornehmen, wo sich der 10-
Farbtonpegel sättigt. Danach ist die Einstellung um
einen Punkt zu erniedrigen.
0-Farbabstufung
» Sicherstellen, das die Einstellung dem Wert 128
entspricht.
PSIG
Mit PROGLEV einstellen.
» Sicherstellen, daß die Einstellung der nachfolgenden
Beschreibung entspricht.
PRGLEV ........... 61
SIDLEV ............. 170
63
PG-C20XU
PG-C20XE
AN-Z7T
0,8Vs-s
10-Farbabstufung
Mit SIDLEV einstellen.
