Temperatursensor - Sharp PG-C20XU, PG-C20XE Handbuch

PG-C20XU
PG-C20XE
AN-Z7T

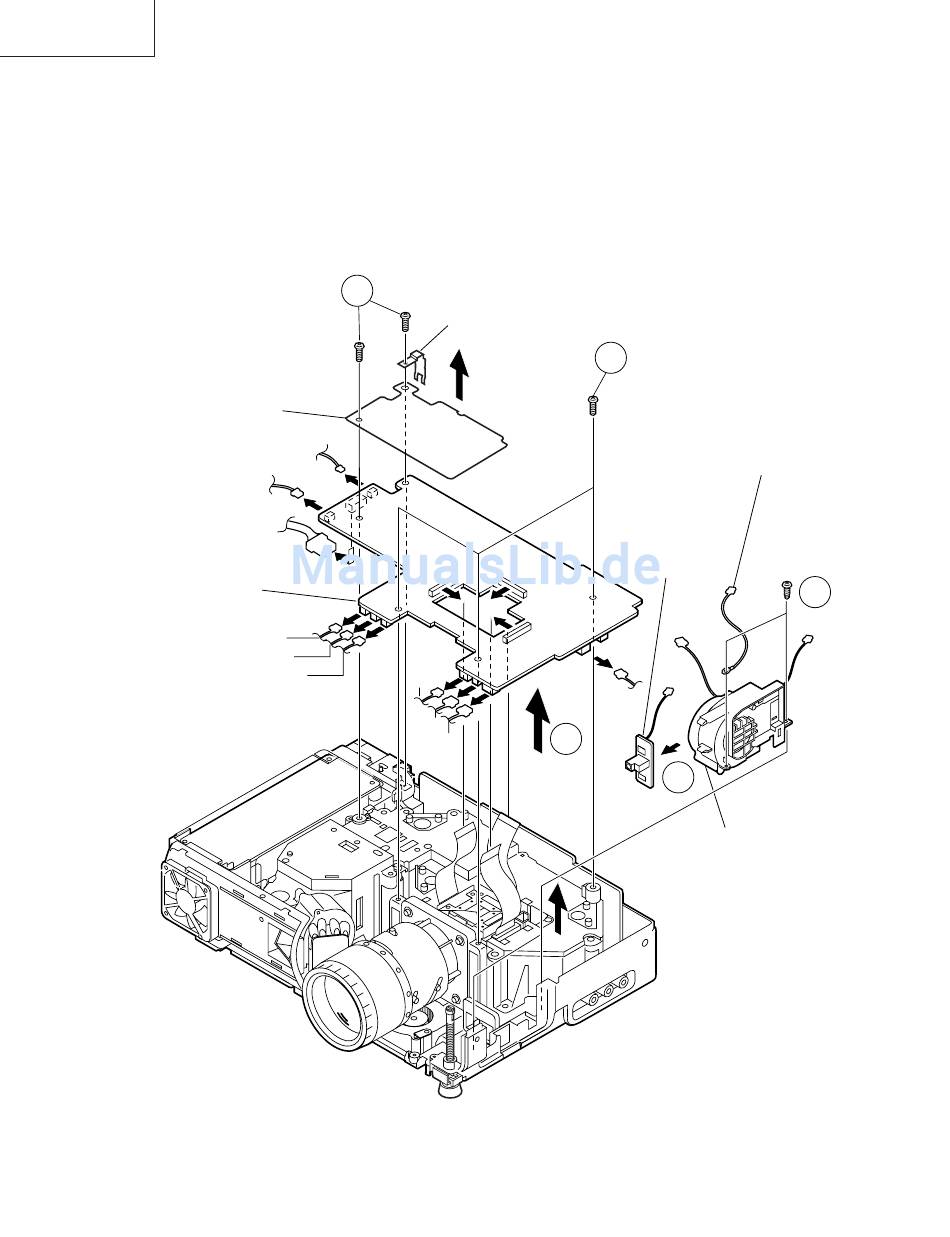

3. Ausbau der Platine-Ausgabeeinheit, des Fernbedienungs-Sensors, der
Platine-Empfängereinheit für die Fernbedienung und der Lüfter-Einheit
3-1. Die fünf Halteschrauben (gelb) aus der Platine-Ausgabeeinheit herausdrehen.Die Massefeder und die
elektrostatische Schutzfolie entfernen.
3-2. Die Platine-Ausgabeeinheit anheben, die Stecker abziehen, dann die Platine-Ausgabeeinheit herausheben.
3-3. Die beiden Halteschrauben (schwarz) aus der Ansaug-Lüftereinheit herausdrehen, dann die
Ansaug-Lüftereinheit und den Temperatursensor ausbauen.
3-4. Die Haken der Ansaug-Lüftereinheit von der Fernbedienungsempfänger-Platineneinheit lösen, dann diese
Baugruppe herausnehmen.
Elektrostatische Schutzfolie
(PG-C20XU)
(P1707)
Platine-
Ausgabe-
einheit
3-1
(P1702)
(P1703)
(SC1102)
(P1705)
(P1708)
(P1706)
(P1704)
(P1602)
Massefeder
3-1
(SC1202)
(SC1302)
(P1601)
3-2
(P1701)
52

Temperatursensor

Platine-
Fernbedienungs-
empfängers-
einheit
3-4
Lüfter-Einheit
3-3
