Ausrichten der Brennerposition

Vor der Benutzung des Maschinenbrennergerätes muß der Brenner bezüglich des Brenner-Werkstückabstandes
zu dem zu schneidenden Metall ausgerichtet werden. Bei der Ausrichtung des Brenners folgendes Verfahren
beachten.
Die Stromversorgung der MAX200 vor der Ausrichtung des Brenners unterbrechen.
Unterlassung könnte zu Verletzungen der Augen oder des Körpers durch unbeabsichtigte
Zündung oder Bewegung des Brenners führen.
Anmerkung:
1. Den Brenner mindestens 100 mm vom Werkstück zurückziehen.
2. Die Abtastungen manuell vollständig auseinanderziehen, indem das Plastikmontagejoch heruntergezogen wird.
3. Die Brennerposition in der Installationsklammer durch Lockern des Sicherungsbolzen lösen und den Brenner so
positionieren, daß die Brennerabschirmung sich innerhalb von 1 bis 3 mm der ausgezogenen Fühlerplastik-
kappen befindet. Zur Überprüfung ein Lineal benutzen (siehe Abb. 3-19). Den Brenner durch das Festziehen
des Sicherungsbolzen in der Installationsklammer sichern.
3-40
5/11/98
Zur Ausrichtung der Brennerposition sind möglicherweise zwei Personen
erforderlich.

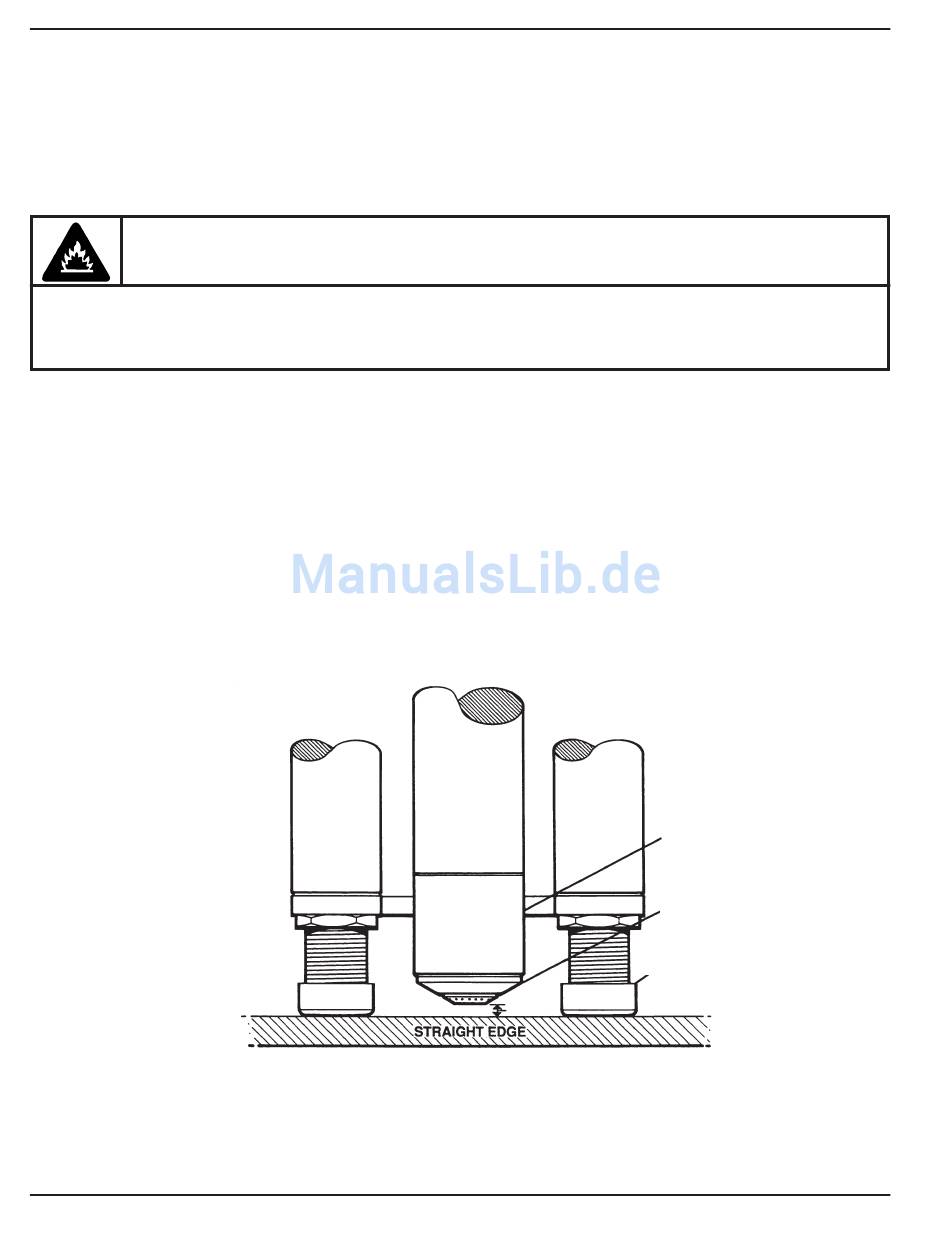

Abbildung 3-19 Brennerabstand-Ausrichtungsinstallation
WARNUNG
MAX200 (Maschinenbrenner) Betriebsanleitung
Brenner
Brennerabschirmung
Induktivfühler
