INBETRIEBNAHME
008176 Stift (4)
IHS Ende
Beschriftung – IHS Ende
STIFT
FARBE
1
Klar
2
Schwarz
3
Geflecht
4
Rot
Induktivsensorende
Hintere
Ansicht
Beschriftung – Induktivsensorende
STECKDOSE
FARBE
A
braun
B
blue
C
schwarz

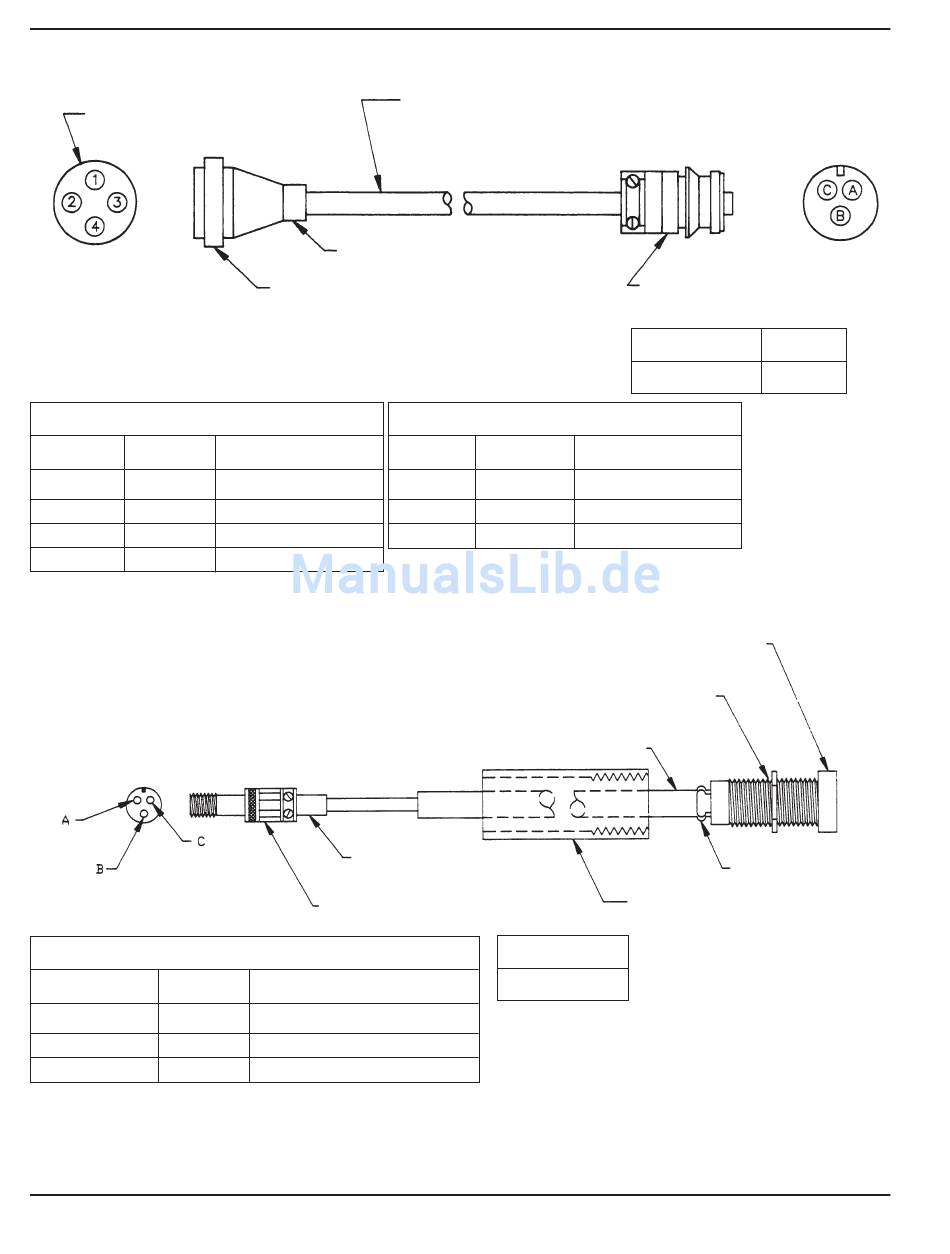

Abbildung 3-17
3-36
4/14/97
047029 Kabel, 22-3 TW, OA abgeschirmt
BELDEN #8771 (40')
008195 Zugentlastung
009211 Stecker, Gehäuse 11-4, REV SEX
STECK-
FUNKTION
DOSE
Signal
Gemeinsam
Abschirmung
Strom (+15 VDC)
Anmerkung:
IHS/Sensorkabel
Bez. Kabelmuffe
008145 RECP, 3 Außenstecker
FUNKTION
Strom (+15 VDC)
gemeinsam
Signal
Induktivprobenpaket
IHS Steuermodul an die Interface-Kabeln des Induktivfühlerpakets
Induktivsensorende
Beschriftung – Induktivsensorende
FARBE
FUNKTION
A
rot
Strom (+15 VDC)
B
schwarz
Gemeinsam
C
klar
Signal
Geschnittener Abschirmungssensorende
005085 Induktivfühler
046023, 3' Tygon Rohrnetz
Teilenummer
005074
MAX200 (Maschinenbrenner) Betriebsanleitung
008144 Stecker, 3-Stift F
(AMPHENOL)
Teilenummer
Länge
023115
12,2 m
005078 Fühlerkappe
027109
Schlauchklemme
004085 Mutter, isolierend
