POWERSCAN
Wartung und Reparatur
7.2.3

Neues Kabel an den Barcodeleser installieren

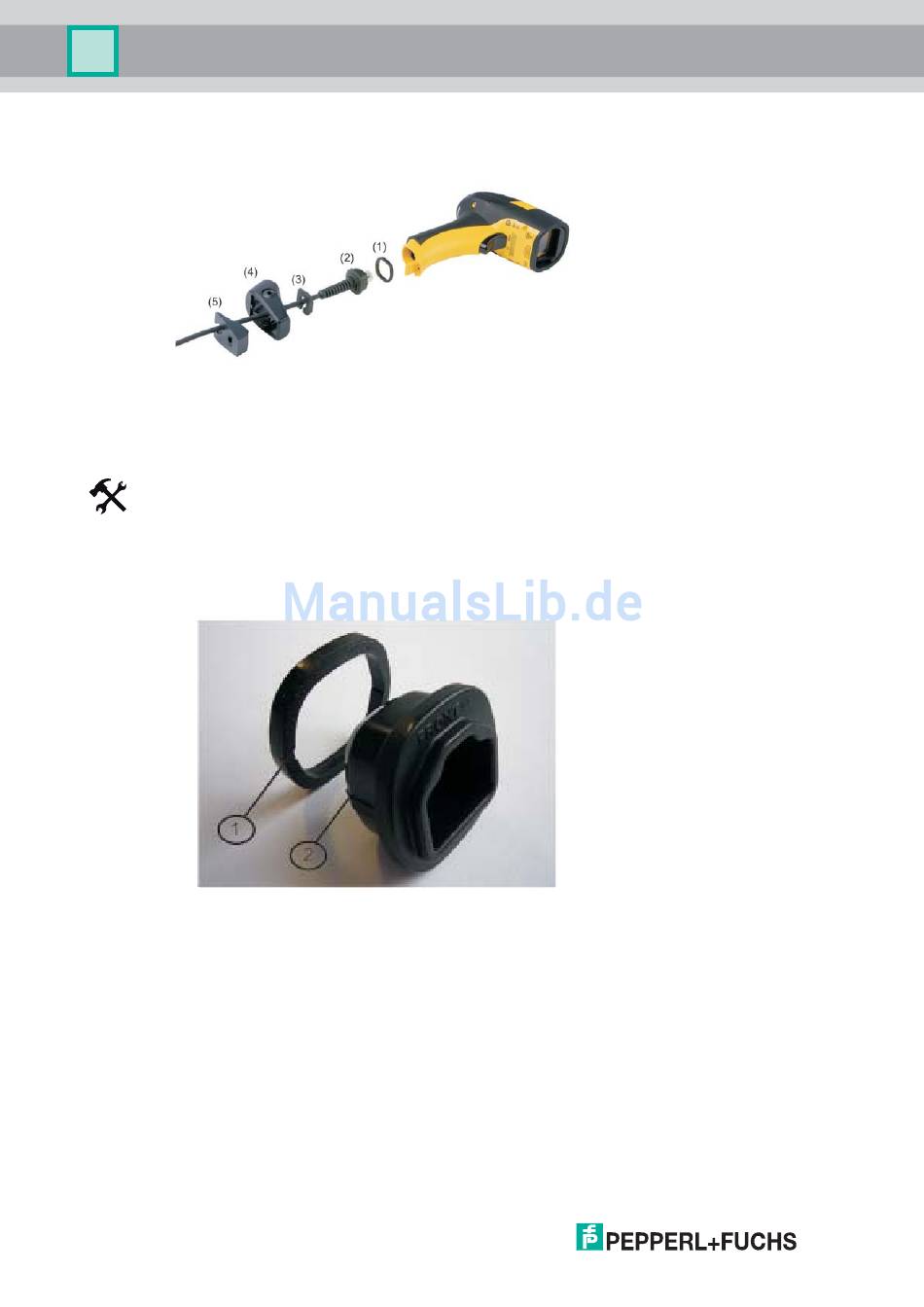

Abbildung 7.1(1) Gummidichtung
(2) Kunststoffmanschette
(3) Kabel Abstandsscheibe
(4) Abdeckung
(5) Zugentlastung
Neues Kabel an den Barcodeleser installieren
1. Stellen Sie sicher, dass der Barcodeleser bei der Installation spannungsfrei ist.
2. Schieben Sie die Abdeckung (4) über das Kabel.
3. Stecken Sie die Plastikmanschette (2) in die Gummidichtung (1). Bitte beachten Sie,
dass die Nase der Schutzmanschette (2) in die Nut der Gummidichtung (1) passt.
(1) Nut
(2) Nase
4. Stecken Sie das Kabel in die Kunststoff Schutzmanschette (2) mit Gummidichtung (1).
Stellen Sie sicher, dass die "FRONT" Markierung an der Kunststoff Schutzmanschette
(2) sichtbar bleibt.
104
