Installation
3
Installation
3.1
Vorbereitung
Gerät auspacken
1. Überprüfen Sie Verpackung und Inhalt auf Beschädigung.
Benachrichtigen Sie bei Beschädigung Post bzw. Spediteur und verständigen Sie den
Lieferanten.
2. Überprüfen Sie den Lieferumfang anhand Ihrer Bestellung und der Lieferpapiere auf
Vollständigkeit und Richtigkeit.
Bei auftretenden Fragen wenden Sie sich bitte an Pepperl+Fuchs.
3. Bewahren Sie die Originalverpackung für den Fall auf, dass das Gerät zu einem
späteren Zeitpunkt eingelagert oder verschickt werden muss.
3.2
Systembeispiele
3.2.1
PSCAN-D-1* via ENT-DC mit einem Host (PC)-System verbinden
Für Stand-Alone-Anwendungen stehen je nach Zertifizierungsanforderungen 2 ENT-DC-
Varianten zur Verfügung.Für explosionsgefährdete Bereiche Zone 1 und Zone 21 kommt
ENT-DC-30 zum Einsatz. Für Class I, II, III/Div 1 Bereiche kommt ENT-DC-2.5 zum
Einsatz.

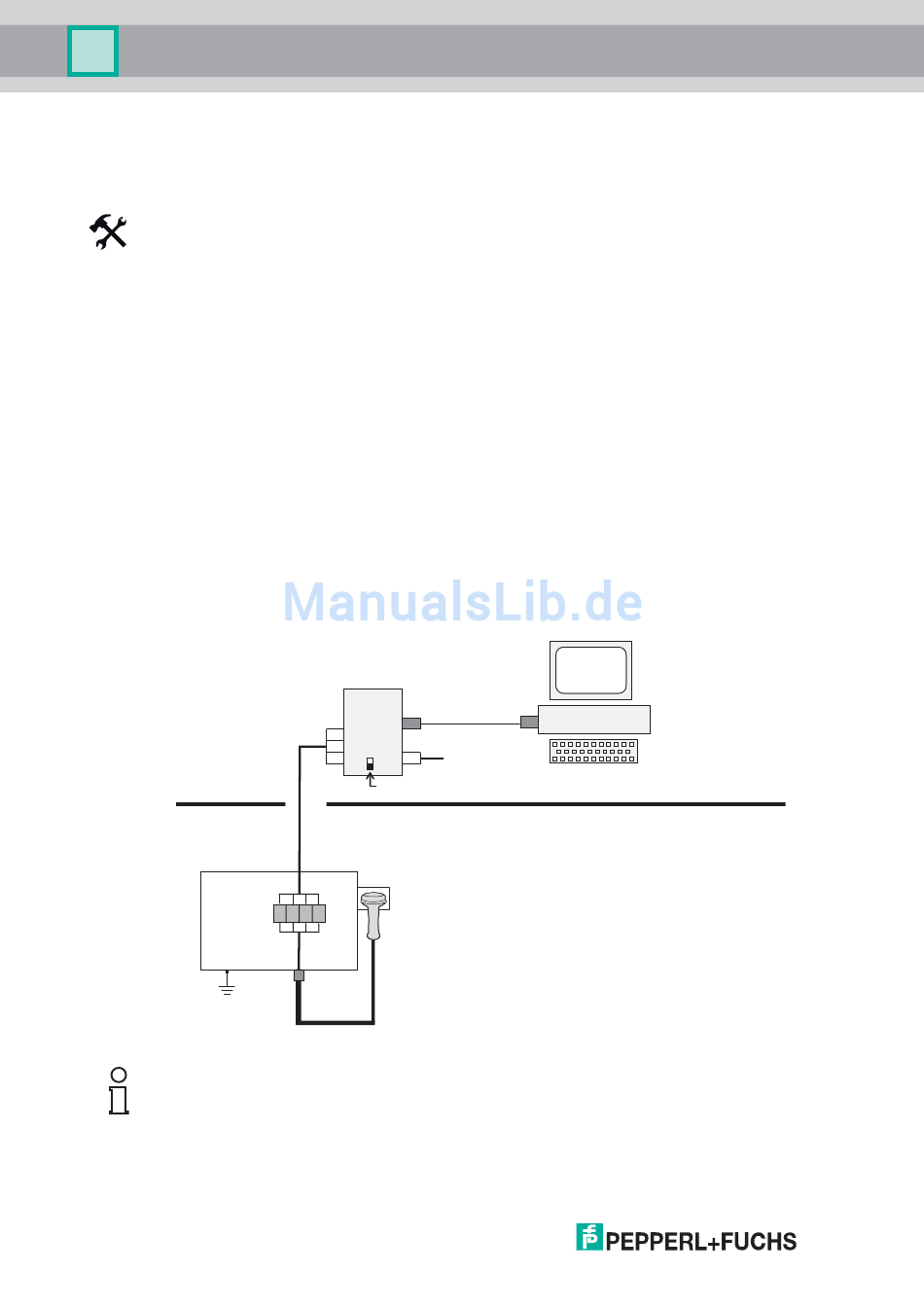

Box-A9-PSCAN-F2-N
PA
Hinweis!
Max. Kabellänge des Kabels DATL A4-0: 150 m
18
ENT-DC
X1
1
X3.1
2
X3.2
+
X2.2
X3.3
3
-
X2.4
4
X3.4
J5 to RS232
DATL A4 -0
Halter für Barcodeleser
2
3 4
1
1
2
3
4
Barcodeleser
PSCAN-D-1
S-ENT/PC9
PC
COM Port
24V DC
Sicherer Bereich
Ex-Bereich
