POWERSCAN
Installation
Installation Kabel DATL-A4-0 (Max. Kabellänge: 150 m)
(Verbindung ENT-DC --- BOX-A9-PSCAN-F2-N)
Klemmen Sie das Kabel wie folgt an die Klemmen:
DATL-A4-0

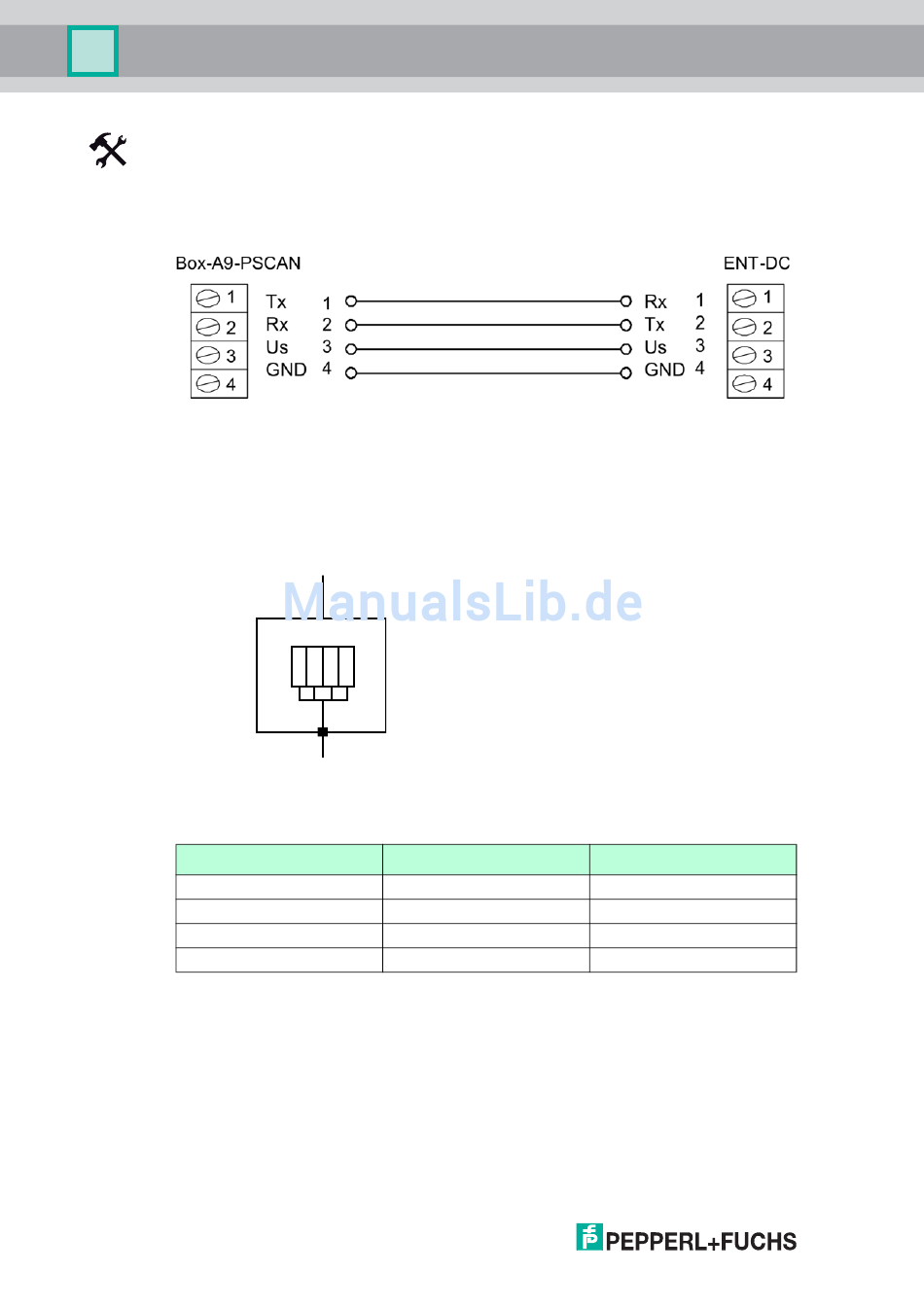

Abbildung 3.3BOX-A9-PSCAN-F2-N über Anschlusskabel DATL-A4-0 zum ENT-DC
Zusatzinformation
Klemmenbelegung BOX-A9-PSCAN
(X)Kabel
Klemmenbelegung BOX-A9-PSCAN
Aderfarbe Kabel (X)
Blau
Weiß
Schwarz
Grau + Braun
24
ENT-DC
BOX-A9-PSCAN
1 2 3 4
(x)
PSCAN
Klemme
1
2
3
4
Signal (PSCAN)
Tx
Rx
US
GND
