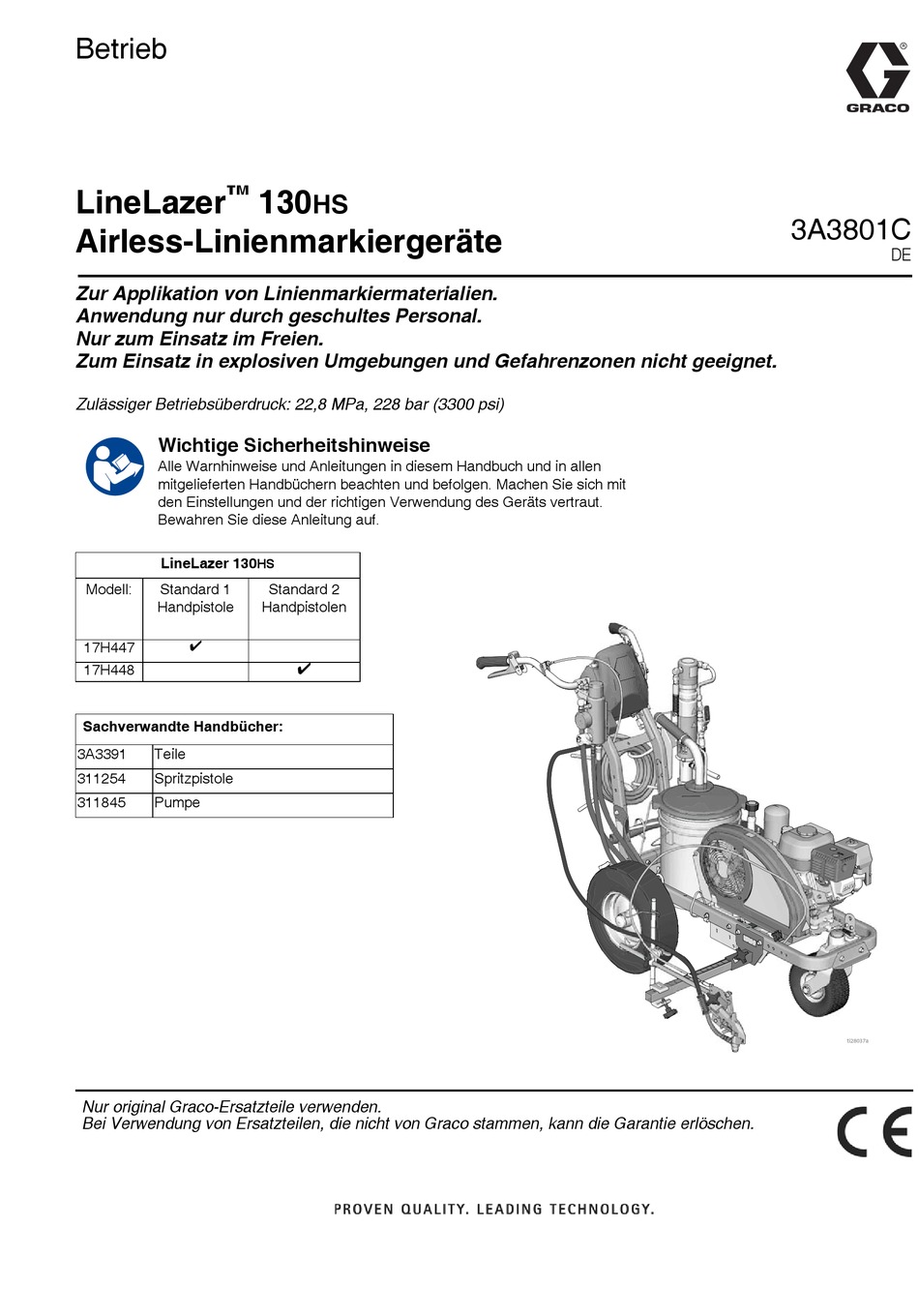

Betrieb
™
LineLazer
Airless-Linienmarkiergeräte
Zur Applikation von Linienmarkiermaterialien.
Anwendung nur durch geschultes Personal.
Nur zum Einsatz im Freien.
Zum Einsatz in explosiven Umgebungen und Gefahrenzonen nicht geeignet.
Zulässiger Betriebsüberdruck: 22,8 MPa, 228 bar (3300 psi)
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anleitungen in diesem Handbuch und in allen
mitgelieferten Handbüchern beachten und befolgen. Machen Sie sich mit
den Einstellungen und der richtigen Verwendung des Geräts vertraut.
Bewahren Sie diese Anleitung auf.
LineLazer 130
Modell:
Standard 1
Handpistole
17H447
17H448
Sachverwandte Handbücher:
3A3391
Teile
311254
Spritzpistole
311845
Pumpe
Nur original Graco-Ersatzteile verwenden.
Bei Verwendung von Ersatzteilen, die nicht von Graco stammen, kann die Garantie erlöschen.
130
HS
HS
Standard 2
Handpistolen
3A3801C
DE
ti28037a
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco LineLazer 130HS
Inhaltszusammenfassung für Graco LineLazer 130HS
- Seite 1 Bewahren Sie diese Anleitung auf. LineLazer 130 Modell: Standard 1 Standard 2 Handpistole Handpistolen 17H447 17H448 Sachverwandte Handbücher: 3A3391 Teile 311254 Spritzpistole 311845 Pumpe ti28037a Nur original Graco-Ersatzteile verwenden. Bei Verwendung von Ersatzteilen, die nicht von Graco stammen, kann die Garantie erlöschen.
-
Seite 2: Inhaltsverzeichnis
Komponentenbezeichnung (LL 130HS) ..7 LineLazer 130HS ......18 Erdungsverfahren (Nur für entflammbare... -
Seite 3: Warnhinweise
Untersuchen Sie die Schläuche und Teile auf Anzeichen von Beschädigung. Alle beschädigten Schläuche oder Teile austauschen. • Dieses System kann bis zu 3300 psi erzeugen. Daher Ersatzteile und Zubehör von Graco verwenden, die für mindestens 3300 psi ausgelegt sind. •... - Seite 4 Warnhinweise WARNHINWEIS GEFAHR DURCH KOHLENMONOXID Abgase enthalten giftiges Kohlenmonoxid, das farb- und geruchlos ist. Das Einatmen von Kohlenmonoxid kann zum Tod führen. • Das Gerät niemals in einem geschlossenen Raum starten. GEFAHR DURCH MISSBRÄUCHLICHE GERÄTEVERWENDUNG Missbräuchliche Verwendung des Geräts kann zu tödlichen oder schweren Verletzungen führen. •...
- Seite 5 Warnhinweise WARNHINWEIS GEFAHR DURCH GIFTIGE FLÜSSIGKEITEN ODER DÄMPFE Giftige Flüssigkeiten oder Dämpfe können schwere oder tödliche Verletzungen verursachen, wenn sie in die Augen oder auf die Haut gelangen oder geschluckt oder eingeatmet werden. • Lesen Sie die Sicherheitsdatenblätter (SDS), um sich über die jeweiligen Gefahren der verwendeten Flüssigkeit zu informieren.
-
Seite 6: Düsenwahl
Düsenwahl Düsenwahl Inch Inch Inch Inch (cm) (cm) (cm) (cm) (cm) (cm) (cm) (cm) LL5213* 2 (5) LL5215* 2 (5) LL5217 4 (10) LL5219 4 (10) LL5315 4 (10) LL5317 4 (10) LL5319 4 (10) LL5321 ... -
Seite 7: Komponentenbezeichnung (Ll 130Hs)
Komponentenbezeichnung (LL 130HS) Komponentenbezeichnung (LL 130 ti28038a EIN/AUS-Hebel für Pumpe Abzug Handspritzpistole Ablass- und Saugschläuche Lagerkasten Druckregelung Filter Motor-EIN-/AUS-Schalter Manometer 10 Abzugssicherung Entlüftungs-/Druckentlastungsventil 3A3801C Betrieb... -
Seite 8: Erdungsverfahren
Erdungsverfahren (Nur für entflammbare Spülflüssigkeiten) Erdungsverfahren (Nur für 1. Erdungsverfahren durchführen, wenn entflammbare Materialien verwendet werden. entflammbare Spülflüssigkeiten) 2. Pumpenschalter auf OFF stellen. Motor ausschalten OFF. Das Gerät muss geerdet sein, um das Risiko von statischer Funkenbildung zu verringern. Statische Funkenbildung kann dazu führen, dass Dämpfe sich entzünden oder explodieren. -
Seite 9: Einstellung/Inbetriebnahme
Einstellung/Inbetriebnahme Einstellung/Inbetriebnahme 6. Pumpenschalter auf OFF stellen. Dieses Gerät bleibt unter Druck, bis der Druck manuell entlastet wird. Zur Vermeidung schwerer Verletzungen durch Material unter Druck – z. B. ti23144a ti27504a Penetrierung von Material in die Haut, Materialspritzer oder bewegliche Teile – immer die 7. - Seite 10 Einstellung/Inbetriebnahme 10. Motor starten: 11. Nach dem Starten des Motors den Choke öffnen. a. Kraftstoffhahn öffnen. ti27766a 12. Gashebel auf die gewünschte Geschwindigkeit ti27616a einstellen. b. Motor-Choke schließen. ti5250a ti27617a c. Gashebel auf Schnell stellen. ti5250a d. Motorschalter auf ON stellen. ti27619a e.
-
Seite 11: Umkehrdüse Und Düsenschutz
Einstellung/Inbetriebnahme 13. Pumpenschalter auf ON stellen (Pumpe ist nun aktiv). 17. Alle Anschlüsse auf Dichtheit überprüfen. Wenn undichte Stellen auftreten, das Spritzgerät sofort abschalten. Die Druckentlastung durchführen. Undichte Anschlüsse festziehen. Einstellung/Inbetriebnahme, Schritte 1 - 17 wiederholen. Wenn keine undichten Stellen vorhanden sind, die Pistole weiterhin abziehen, bis das System gründlich gespült ist. -
Seite 12: Pistolenbefestigung
Pistolenbefestigung Pistolenbefestigung Installation der Pistolen Eine andere Möglichkeit besteht darin, die Pistole im Winkel auszuschwenken und den Düsenschutz zu drehen. So hat der Benutzer eine bessere Sicht. 1. Pistolen in Pistolenhalterung einstecken. Klemmen anziehen. ti27777a Pistole anordnen 2. Pistole nach oben/unten, vor/zurück, links/rechts ti28130a verschieben. -
Seite 13: Tabelle Pistolenpositionen
Pistolenbefestigung Tabelle Pistolenpositionen ti27786a Eine Linie Eine Linie bis zu 61cm (24 in.) Breite Zwei Linien Eine oder zwei Leitungen zum Spritzen um Hindernisse herum Kante mit einer Pistole Kante mit zwei Pistolen Zwei Leitungen oder eine Leitung bis zu 24 Inch (61 cm) Breite. -
Seite 14: Halterungen Des Spritzpistolenarms
Pistolenbefestigung Halterungen des 2. Die Pistolenarm-Einheit (einschließlich Pistole und Schläuche) aus dem Schlitz der Halterung schieben. Spritzpistolenarms Diese Einheit ist vorn und hinten mit Halterungen für den Pistolenarm ausgestattet. ti27795a 3. Die Pistolenarm-Einheit in die gewünschte Halterung schieben. ti27797a 4. Den Knopf des Pistolenarms an der Halterung festdrehen. -
Seite 15: Pistolenposition Ändern (Links Und Rechts)
Pistolenbefestigung Pistolenposition ändern Einbau (links und rechts) 1. Die vertikale Pistolenhalterung an der Pistolenstange anbringen. Ausbau 1. Vertikalen Knopf des Pistolenarms an der Halterung des Pistolenarms lösen und abnehmen. ti28044a HINWEIS: Sicherstellen, dass alle Schläuche, Kabel ti27799a und Drähte ordnungsgemäß durch die Halterungen geführt sind. -
Seite 16: Nachstellen Bei Gerader Linie
Pistolenbefestigung Nachstellen bei gerader Linie 4. Das Markierungsgerät rollen. Schritte 2 und 3 solange wiederholen, bis das Gerät gerade rollt. Schraube auf der Ausrichtplatte festziehen, um die Das Vorderrad ist so eingestellt, dass die Einheit zentriert neue Radausrichtung zu sichern. wird und der Bediener gerade Linien ziehen kann. -
Seite 17: Reinigung
Reinigung Reinigung 4. Filter, Düsenschutz und Umkehrdüse in Spülflüssigkeit reinigen. Dieses Gerät bleibt unter Druck, bis der Druck manuell entlastet wird. Um schwere Verletzungen durch unter Druck stehendes Material, wie z. B. Materialeinspritzung, durch verspritztes Material und durch bewegliche Teile zu vermeiden, nach TI3375A FLUSH Abschluss von Dispensierarbeiten sowie vor dem... -
Seite 18: Wartung
Betriebsanleitung des Honda-Motors angegeben. HALBJÄHRLICH: Riemenverschleiß prüfen, bei Bedarf ersetzen. JÄHRLICH ODER ALLE 2000 BETRIEBSSTUNDEN: Hydrauliköl und Filterelement durch Graco Hydrauliköl 169236 (18,9 Liter) oder 207428 (3,8 Liter) bzw. Filterelement 246173 ersetzen; Seite 21. ZÜNDKERZE: Nur Zündkerzen der Modelle BPR6ES (NGK) oder W20EPR-U (NIPPONDENSO) verwenden. -
Seite 19: Fehlerbehebung
100 ft verringert die Leistung des Spritzgerätes beträchtlich. Für optimale Leistung sollte ein Schlauch mit einem Innendurchmesser von 3/8 Zoll verwendet werden (Mindestlänge: 22 ft). *Hydraulikölstand häufig überprüfen. Der Hydraulikölstand darf niemals zu stark absinken. Nur von Graco zugelassenes Hydrauliköl verwenden. 3A3801C Betrieb... - Seite 20 Filter reinigen. verschmutzt oder verstopft. Einlassleitung am Pumpeneinlass nicht fest. Festziehen. Hydraulikmotor verschlissen oder beschädigt. Spritzgerät vom Graco-Händler reparieren lassen. Großer Druckabfall im Materialschlauch. Schlauch mit größerem Durchmesser oder kürzeren Schlauch verwenden. Das Spritzgerät überhitzt. Farbe hat sich an den Hydraulikteilen angesammelt.
-
Seite 21: Hydrauliköl- Und Filterwechsel
Ablaufstopfen und Ölfilter einbauen. Den Ölfilter eine weitere 3/4 Umdrehung festziehen, nachdem die Dichtung das Gehäuse berührt hat. 2. Hydrauliköltank zu 4/5 mit Graco Hydrauliköl 169236 (5 Gallonen/20 Liter) oder 207428 (1 Gallone/3,8 Liter) Dieses Gerät bleibt unter Druck, bis der Druck füllen. -
Seite 22: Technische Daten
Technische Daten Technische Daten LineLazer 130 Motor Honda GX120cc Metrisch Zulässiger Betriebsüberdruck 3300 psi (227 bar, 22,7 MPa) Maximale Förderleistung bei freiem Durchfluss 1,3 G/min 4,9 l/Min. Doppelhübe pro Gallone/Liter 85 DH/g 22,5 DH/l Fassungsvermögen des Hydraulikbehälters 1,25 Gallonen (4,73 Liter) Hydraulikdruck 1825 psi (124 bar) -
Seite 23: Notizen
Notizen Notizen 3A3801C Betrieb... -
Seite 24: Graco Standard-Garantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
