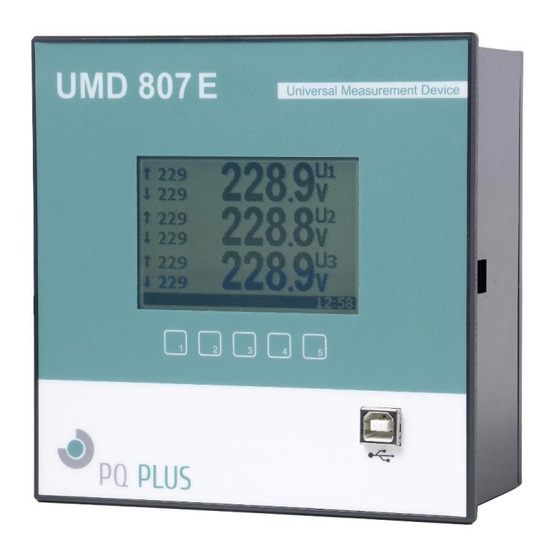

Kometec UMD 807 E Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung für
UMD 807
Kurzfassung 2.0
Firmwareversion 2.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kometec UMD 807 E

Inhaltszusammenfassung für Kometec UMD 807 E

  • Seite 1 Bedienungsanleitung für UMD 807 Kurzfassung 2.0 Firmwareversion 2.0...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Montage ......................3 Physikalischer Einbau ........................3 Anschluss des Messgeräts ......................3 1.2.1 Spannungsversorgung ......................3 1.2.2 Gemessene Spannungen ......................3 1.2.3 Gemessener Strom ........................3 1.2.4 Strombasierte Stromeingangsmessgeräte (Modelle „X/5A“, „X/100mA“) ........ 4 1.2.5 Spannungsbasierte Stromeingangsmessgeräte (Modell „X/333mV“) ........4 Inbetriebnahme ....................

  • Seite 3: Montage

    Montage 1.1 Physikalischer Einbau Das Messgerät ist in einem Kunststoffgehäuse eingebaut, das in einen Verteilerkasten eingebaut wird. Der Einbauort des Messgeräts muss mit Schlössern gesichert werden. Im Verteilerkasten sowie in der unmittelbaren Umgebung des Messgeräts, vor allem unter dem Messgerät, ist für eine ausreichende natürliche Luftzirkulation zu sorgen und eine Montage weiterer wärmeerzeugenden Geräte ist zu vermeiden.

  • Seite 4: Strombasierte Stromeingangsmessgeräte (Modelle „X/5A", „X/100Ma")

    Strombasierte Stromeingangsmessgeräte (Modelle „X/5A“, „X/100mA“) 1.2.4 Stromsignale von Messgerätstromwandlern mit 5 A oder 1 A (bzw. 0,1 A für die Modelle „X/100mA“) müssen an den Klemmenpaaren für den STROM-Anschluss I1k–I1l, I2k–I2l, I3k–I3l (Nr. 1–6) angeschlossen werden. Die jeweiligen Anschlüsse sind mit Klemmschrauben versehen, um ein versehentliches Herausziehen und eine ungewollte Unterbrechung der Stromkreise zu verhindern.

  • Seite 5: Einstellung Für Elektrische Messgrößen

    2.1.1 Einstellung für elektrische Messgrößen Für eine ordnungsgemäße Datenbewertung ist es erforderlich, sämtliche Gruppenparameter der Installationseinstellung einzustellen.  Der Anschlussmodus bestimmt, ob die Spannungssignale direkt oder über Spannungswandler angeschlossen sind.  Der Schaltungstyp muss entsprechend der Netzkonfiguration eingestellt werden – Wye (bzw. Stern, Y) oder Delta (D, wenn kein Nullspannungspotential angeschlossen ist).

  • Seite 6: Detaillierte Beschreibung

    Nun kann der neue Parameterwert eingegeben werden: mit der Schaltfläche ► kann zwischen den Ziffern gewechselt und mithilfe der Schaltflächen ▲und ▼der Zielwert für jede Ziffer eingestellt werden. Nach Abschluss Schaltfläche betätigen, um Parameter einzustellen. Weitere Parameter werden auf die gleiche Weise eingestellt. Nachdem alle Parameter ordnungsgemäß...

  • Seite 7: Hauptmenü

    Sobald eine der Schaltflächen betätigt wurde, wird die Statusleiste durch die Werkzeugleiste ersetzt. Die Werkzeugleiste bestimmt die Funktion der jeweiligen Schaltflächen und ändert sich entsprechend des Kontextes dynamisch. Wenn für einen längeren Zeitraum keine Eingaben über die Schaltflächen erfolgen, wird die Werkzeugleiste durch die Statusleiste ersetzt.
  • Seite 8 Abb. 4.4: Navigationsschema Ist-Daten Zähler Abb. 4.5: Ist-Daten-Anzeigemodusumschaltung Die Ist-Datengruppe enthält weitere Ist-Datenwiedergabemöglichkeiten, die über die Schaltfläche zugänglich sind – die sogenannte Ist-Daten-Anzeigemodusumschaltung. Bei Betätigen der Schaltfläche wird ein temporäres Menü eingeblendet. Durch mehrfaches Betätigen der Schaltfläche kann die gewünschte Ist-Datenuntergruppe ausgewählt und angezeigt werden: Bedienungsanleitung | UMD 807...
  • Seite 9  Ist-Werte – Werte aller gemessenen Größen im numerischen Format.  Durchschnittswerte – durchschnittliche Werte der gemessenen Hauptgrößen, einschließlich deren Maximal- und Minimalwerte. Eine detaillierte Beschreibung ist in folgendem Kapitel Anzeige der Bewertung und Aggregation von Durchschnittswerten enthalten.  Wellenformen – Ist-Wellenformen sämtlicher gemessenen Spannungen und Ströme. ...
  • Seite 10 Zeiteinstellung Diese Einstellung ist für Messgerätmodelle relevant, die mit einem Echtzeit-Schaltkreis (RTC) ausgestattet sind. Datum und Uhrzeit … Datum und Uhrzeit vor Ort. • Zeitzone … Die Zeitzone ist entsprechend dem Aufstellungsort des Messgeräts während der Installation • einstzustellen. Für die ordnungsgemäße Interpretation der örtlichen Uhrzeit ist eine korrekte Einstellung zwingend erforderlich.
  • Seite 11 Messgerätsperrung Zum Schutz vor unbefugtem Zugriff kommen drei Sperrebenen zur Anwendung. Die jeweils aktive Schutzebene wird im Hauptmenü durch drei verschiedene Zustände des Schloss-Symbols angezeigt: Entsperrt – die Vornahme von Einstellungen und Anpassungen sämtlicher Parameter des Messgeräts, • Löschen von Archiven und anderweitiger gespeicherter Daten oder Zurücksetzen von Zählern ist mit einem physischen Zugang uneingeschränkt möglich.

  • Seite 12: Ein- Und Ausgänge

    Fehlercode ... Zeigt Probleme in der Hardware oder den Einstellungen des Messgeräts an. 0 entspricht dem Normalzustand. Bei Ermittlung eines Fehlers beinhaltet dieser Code eine Nummer, die aus der Summe der Binärstellenwerte der Fehler gebildet wird. Folgende Tabelle bietet einen Überblick über Fehler sowie empfohlene Maßnahmen: Tab.

  • Seite 13: Anschluss Der E/A

    Anschluss der E/A Die maximale Querschnittsfläche der Anschlussleitung beträgt 2,5 mm 4.1.1 Anschluss Digitaleingang RI11 Der Eingang ist für Signale mit einer Nennspannung im Bereich 100–230 VAC ausgelegt („Netzeingang“). Signal an die Klemmen DI1A (Nr. 20) und DI1B (21, siehe Anschlussbeispiele im entsprechenden Kapitel) des Verbinders D- I/O1 anschließen.

  • Seite 14: Anschluss Analogausgänge Ao1, Ao2

    Tab. 5.4: Anschluss Analogeingänge AI1, AI2 Anschluss Nr. Signal AI1U … Pluspol Signal AI1 0–10 V (liegt bei Signal AI1 0–20 mA an, muss diese Klemme unbelegt bleiben) AG … Bockpol, negativ, Signale AI1, AI2 AI1I … Pluspol Signal AI1 0-20 mA (liegt bei Signal AI1 0-10 V an, muss diese Klemme unbelegt bleiben) AI2U …...

  • Seite 15: Kommunikationsanschlüsse Zur Fernsteuerung

    Kommunikationsanschlüsse zur Fernsteuerung 5.2.1 COM1-Kommunikationsanschluss Als Schnittstelle kann sowohl ein RS-485- oder Ethernet-Anschluss dienen. Der entsprechende Anschluss befindet sich auf der Geräterückseite. Das Kabel für den Kommunikationsanschluss zur Fernsteuerung ist vom Kunden bereitzustellen. Der Kommunikationsanschluss zur Fernsteuerung ist immer galvanisch von den internen Schaltkreisen des Messgeräts getrennt.

  • Seite 16: Anschlussbeispiele

    Anschlussbeispiele UMD 807 H 230 X/5A – Stromwandler mit Sekundär-Nennstrom von 5 A, TN-Netz, Direkte Sternschaltung („3Y“) UMD 807 H 230 X/333 mV – Stromwandler mit Sekundär-Nennspannung von 333 mV UMD 807 H 230 X/333mV – Rogowski Stromsensoren mit Integrierschaltkreis und Sekundär-Nennspannung von 333 mV Bedienungsanleitung | UMD 807...
  • Seite 17 UMD 807 … Anschlussbeispiel Digitale E/A 230 V AC UMD 807 … Anschlussbeispiel Digitale E/A 12/24 V DC Bedienungsanleitung | UMD 807...
  • Seite 18 UMD 807 … Anschlussbeispiel Analogeingänge 0–20 mA UMD 807 … Anschlussbeispiel Analogeingänge 0–10 V Bedienungsanleitung | UMD 807...
  • Seite 19 UMD 807 … Anschlussbeispiel Analogausgänge 0–20 mA UMD 807 … Anschluss Pt100-Thermoelement Bedienungsanleitung | UMD 807...
  • Seite 20 UMD 807 … Anschluss 4 RS485-Kommunikationsanschlüsse zur Fernsteuerung Bedienungsanleitung | UMD 807...

  • Seite 21: Technische Daten

    Technische Daten Funktionseigenschaften gemäß IEC 61557-12 Modell „230 X/5A“, UNOM = 230 V, INOM = 5 A Symbol Funktion Klasse Messbereich Hinwei Gesamt-Wirkleistung 0–5400 W QA, QV Gesamt-Blindleistung 0–5400 var SA, SV Gesamt-Scheinleistung 0–5400 VA Gesamt-Wirkenergie 0–5400 Wh ErA, ErV Gesamt-Blindenergie 0–5400 varh EapA, EapV...
  • Seite 22 Frequenz 0,05 40–70 Hz Phasenstrom 0,001-0,12 A AC gemessener Einfachstrom – – berechneter Einfachstrom 0,001-0,36 A AC Leiter-Nullleiter-Spannung 0,2-1,2 * UNOM Leiter-Leiter-Spannung 0,2-1,2 * UNOM * v3 PFA, PFV Leistungsfaktor 0–1 Pst, Plt Flicker 0,4-10 1, 2) Udip Spannungseinbrüche 0,05-1 * UNOM Uswl Spannungserhöhung 1-1,2 * UNOM...
  • Seite 23 Spannungsharmonische zweifache Pegel der Klasse II 10–100 % der Klasse 3, und -interharmonische gemäß IEC 61000-4-7 2. Ed. gemäß IEC 61000-2-4 2. Ed. bis zur 50. Ordnung Signalspannung zweifache Pegel der Klasse II 0-20 % Udin 1, 3) Stromversorgung gemäß IEC 61000-4-7 2. Ed. fMsv: 100-3000 Hz Hinweise: 1) …gemäß...
  • Seite 24 Messgrößen – Strom THDI Messbereich 0-200 % THDI <= 100 %: ±0,6 Messungenauigkeit THDI > 100 %: ±0,6 % des Ablesewerts Messgrößen – Temperatur TI –(internes Thermoelement, Beeinflussung des gemessenen Wert durch Verlustleistung des Messgeräts) Messbereich –40–80 °C Messungenauigkeit ±2 °C TE –...
  • Seite 25 Digitale E/A „230 V AC“ Ausgänge RO11–14 (Relais) Schließerkontakt Nennlast 250 V AC / 30 V DC, 4 A Eingang RI11 optoisoliert Maximalspannung 265 V AC (460 V AC für Überspannung Kat. II) Spannung für „logisch 0/1“ <= 30 V AC / >= 90 V AC Lastleistung (Impedanz) <...
  • Seite 26 Weitere Kenndaten Betriebstemperatur: –20 bis 60 °C Lagertemperatur –40 bis 80 °C Luftfeuchte für Betrieb und Lagerung < 95 % - nichtkondensierend EN 61000-4-2 (4 kV / 8 kV) EN 61000-4-3 (10 V/m bis zu 1 GHz) EN 61000-4-4 (2 kV) EMV–...
