Rückseite - Onkyo C-7000R Bedienungsanleitung

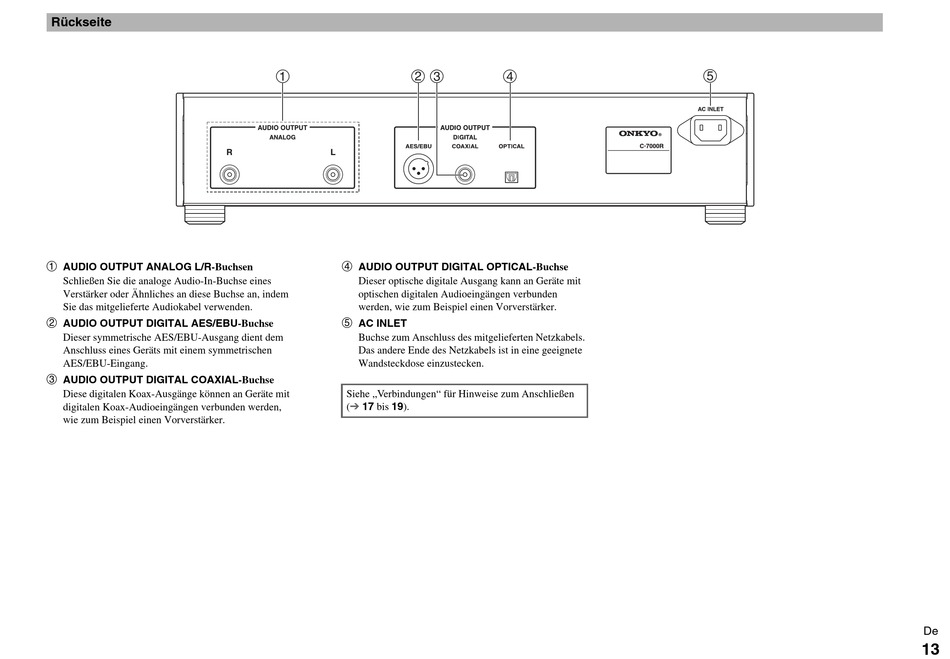

Rückseite
a AUDIO OUTPUT ANALOG L/R-Buchsen
Schließen Sie die analoge Audio-In-Buchse eines
Verstärker oder Ähnliches an diese Buchse an, indem
Sie das mitgelieferte Audiokabel verwenden.
b AUDIO OUTPUT DIGITAL AES/EBU-Buchse
Dieser symmetrische AES/EBU-Ausgang dient dem
Anschluss eines Geräts mit einem symmetrischen
AES/EBU-Eingang.
c AUDIO OUTPUT DIGITAL COAXIAL-Buchse
Diese digitalen Koax-Ausgänge können an Geräte mit
digitalen Koax-Audioeingängen verbunden werden,
wie zum Beispiel einen Vorverstärker.
a b c
d AUDIO OUTPUT DIGITAL OPTICAL-Buchse
Dieser optische digitale Ausgang kann an Geräte mit
optischen digitalen Audioeingängen verbunden
werden, wie zum Beispiel einen Vorverstärker.
e AC INLET
Buchse zum Anschluss des mitgelieferten Netzkabels.
Das andere Ende des Netzkabels ist in eine geeignete
Wandsteckdose einzustecken.
Siehe „Verbindungen" für Hinweise zum Anschließen
17 bis 19).
(➔
d e
De
13
