6.2

Belegung der Ethernet-Schnittstelle

Belegung der Ethernet-Schnittstelle
Die folgende Tabelle zeigt die Anschlussbelegung der Ethernet-Schnittstelle. Die Belegung
entspricht dem Ethernet-Standard 802.3-2005 in der Ausführung 100BASE-TX.

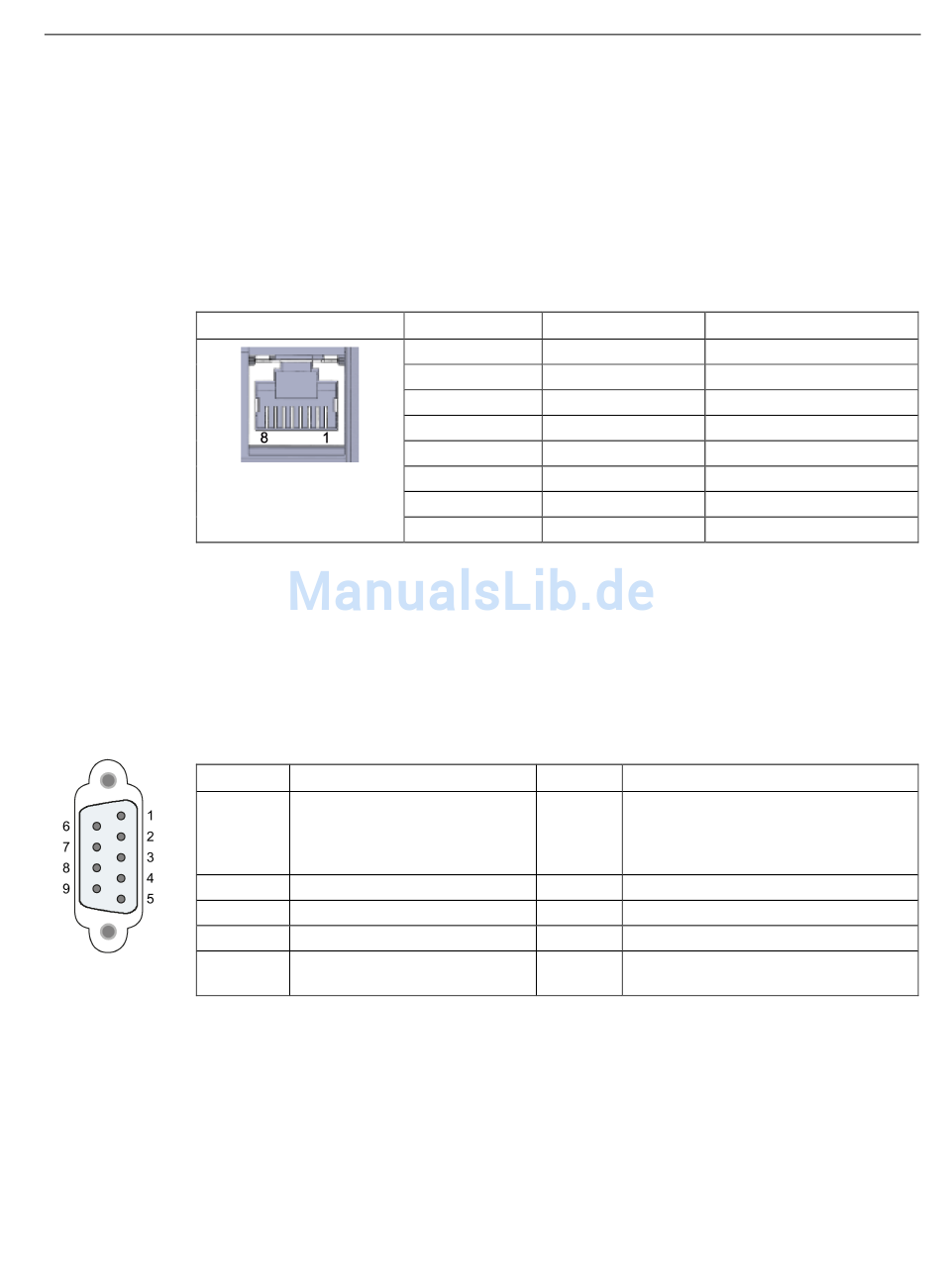

Tabelle 6- 2 Anschlussbelegung Ethernet-Schnittstelle
Ansicht der RJ45-Buchse
6.3

Belegung der PROFIBUS-Schnittstelle

PROFIBUS-Schnittstelle

Tabelle 6- 3 Kontaktbelegung der Sub-D-Buchse
IE/PB LINK PN IO
Betriebsanleitung, 11/2017, C79000-G8900-C393-02
Pin Beschreibung
1 - nicht belegt -
2 - nicht belegt -
3 RxD/TxD-P: Datenader B
4 CNTR-P: RTS
5 DGND: Masse für Datensignale
und VP
6.2 Belegung der Ethernet-Schnittstelle
Pin Signalname
1 TD
2 TD_N
3 RD
4 GND
5 GND
6 RD_N
7 GND
8 GND
Pin
6 VP: Spannungsversorgung +5V nur für
Busabschlusswiderstände (Terminie-
rung);
nicht für Versorgung externer Geräte
7 - nicht belegt -
8 RxD/TxD-N: Datenader A
9 - nicht belegt -
Gehäuse Erdungsanschluss
Technische Daten
Belegung
Transmit Data +
Transmit Data -
Receive Data +
Ground
Ground
Receive Data -
Ground
Ground
Beschreibung
