UniLog 2
UniLog 2

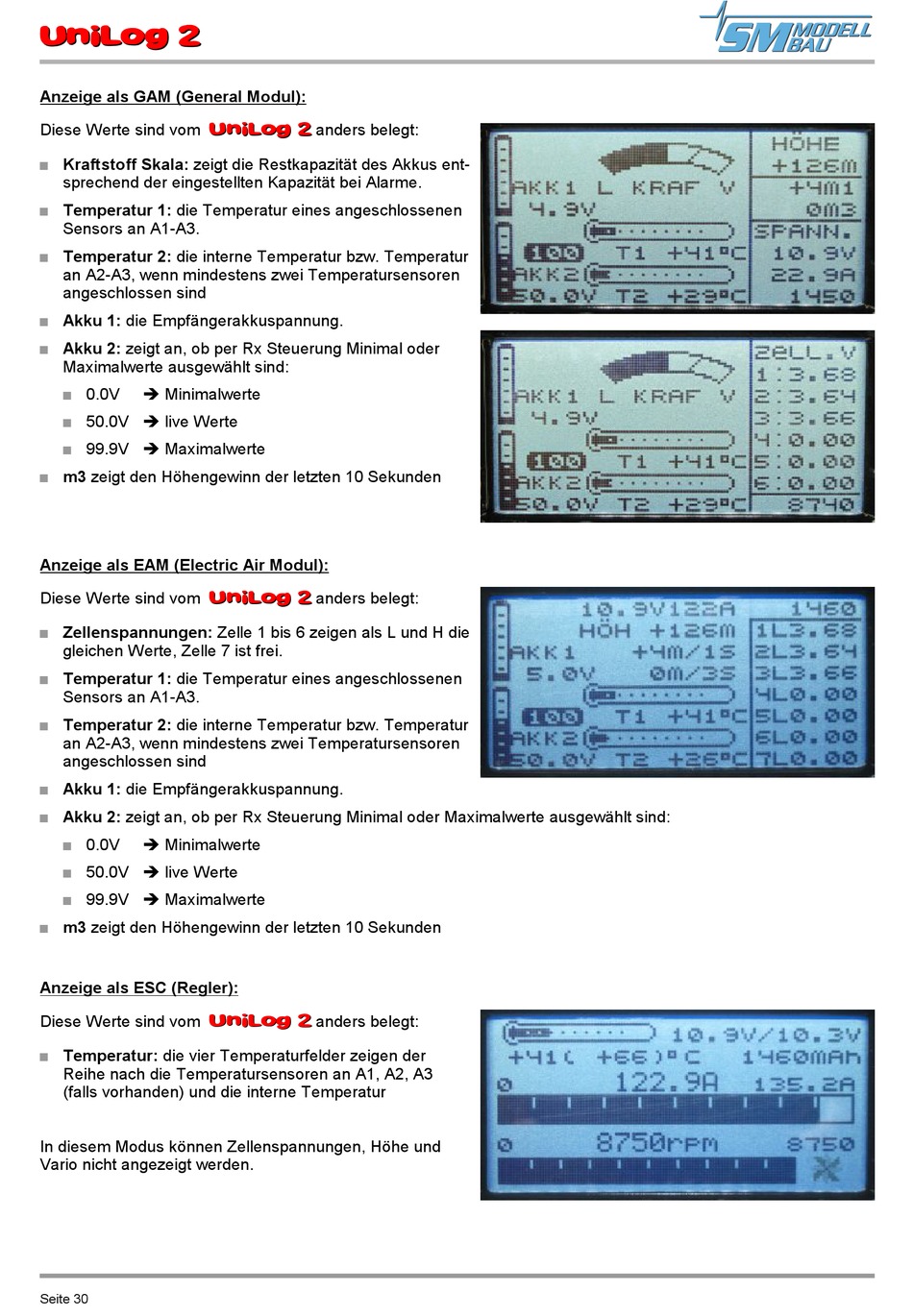

Anzeige als GAM (General Modul):
UniLog 2
Diese Werte sind vom
UniLog 2
Kraftstoff Skala: zeigt die Restkapazität des Akkus ent-
sprechend der eingestellten Kapazität bei Alarme.
Temperatur 1: die Temperatur eines angeschlossenen
Sensors an A1-A3.
Temperatur 2: die interne Temperatur bzw. Temperatur
an A2-A3, wenn mindestens zwei Temperatursensoren
angeschlossen sind
Akku 1: die Empfängerakkuspannung.
Akku 2: zeigt an, ob per Rx Steuerung Minimal oder
Maximalwerte ausgewählt sind:
0.0V
è Minimalwerte
50.0V è live Werte
99.9V è Maximalwerte
m3 zeigt den Höhengewinn der letzten 10 Sekunden
Anzeige als EAM (Electric Air Modul):
UniLog 2
Diese Werte sind vom
UniLog 2
Zellenspannungen: Zelle 1 bis 6 zeigen als L und H die
gleichen Werte, Zelle 7 ist frei.
Temperatur 1: die Temperatur eines angeschlossenen
Sensors an A1-A3.
Temperatur 2: die interne Temperatur bzw. Temperatur
an A2-A3, wenn mindestens zwei Temperatursensoren
angeschlossen sind
Akku 1: die Empfängerakkuspannung.
Akku 2: zeigt an, ob per Rx Steuerung Minimal oder Maximalwerte ausgewählt sind:
0.0V
è Minimalwerte
50.0V è live Werte
99.9V è Maximalwerte
m3 zeigt den Höhengewinn der letzten 10 Sekunden
Anzeige als ESC (Regler):
UniLog 2
UniLog 2
Diese Werte sind vom
Temperatur: die vier Temperaturfelder zeigen der
Reihe nach die Temperatursensoren an A1, A2, A3
(falls vorhanden) und die interne Temperatur
In diesem Modus können Zellenspannungen, Höhe und
Vario nicht angezeigt werden.
Seite 30
anders belegt:
anders belegt:
anders belegt:
