UniLog 2
UniLog 2

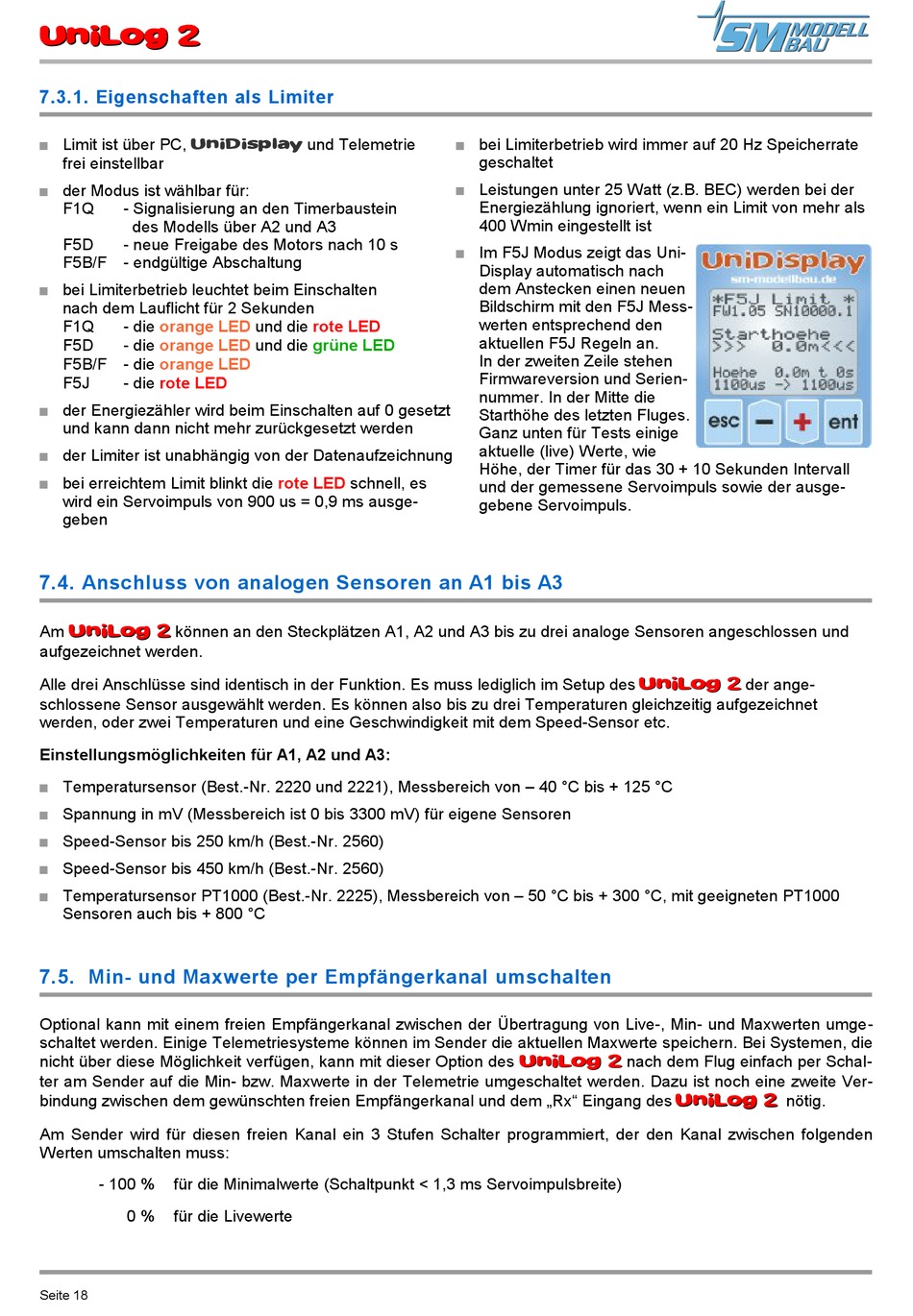

7.3.1. Eigenschaften als Limiter
Limit ist über PC,
UniDisplay
frei einstellbar
der Modus ist wählbar für:
F1Q
- Signalisierung an den Timerbaustein
des Modells über A2 und A3
F5D
- neue Freigabe des Motors nach 10 s
F5B/F - endgültige Abschaltung
bei Limiterbetrieb leuchtet beim Einschalten
nach dem Lauflicht für 2 Sekunden
F1Q
- die
orange LED
F5D
- die
orange LED
F5B/F - die
orange LED
F5J
- die
rote LED
der Energiezähler wird beim Einschalten auf 0 gesetzt
und kann dann nicht mehr zurückgesetzt werden
der Limiter ist unabhängig von der Datenaufzeichnung
bei erreichtem Limit blinkt die
wird ein Servoimpuls von 900 us = 0,9 ms ausge-
geben
7.4. Anschluss von analogen Sensoren an A1 bis A3
UniLog 2
Am
UniLog 2
können an den Steckplätzen A1, A2 und A3 bis zu drei analoge Sensoren angeschlossen und
aufgezeichnet werden.
Alle drei Anschlüsse sind identisch in der Funktion. Es muss lediglich im Setup des
schlossene Sensor ausgewählt werden. Es können also bis zu drei Temperaturen gleichzeitig aufgezeichnet
werden, oder zwei Temperaturen und eine Geschwindigkeit mit dem Speed-Sensor etc.
Einstellungsmöglichkeiten für A1, A2 und A3:
Temperatursensor (Best.-Nr. 2220 und 2221), Messbereich von – 40 °C bis + 125 °C
Spannung in mV (Messbereich ist 0 bis 3300 mV) für eigene Sensoren
Speed-Sensor bis 250 km/h (Best.-Nr. 2560)
Speed-Sensor bis 450 km/h (Best.-Nr. 2560)
Temperatursensor PT1000 (Best.-Nr. 2225), Messbereich von – 50 °C bis + 300 °C, mit geeigneten PT1000
Sensoren auch bis + 800 °C
7.5. Min- und Maxwerte per Empfängerkanal umschalten
Optional kann mit einem freien Empfängerkanal zwischen der Übertragung von Live-, Min- und Maxwerten umge-
schaltet werden. Einige Telemetriesysteme können im Sender die aktuellen Maxwerte speichern. Bei Systemen, die
nicht über diese Möglichkeit verfügen, kann mit dieser Option des
ter am Sender auf die Min- bzw. Maxwerte in der Telemetrie umgeschaltet werden. Dazu ist noch eine zweite Ver-
bindung zwischen dem gewünschten freien Empfängerkanal und dem „Rx" Eingang des
Am Sender wird für diesen freien Kanal ein 3 Stufen Schalter programmiert, der den Kanal zwischen folgenden
Werten umschalten muss:
- 100 %
für die Minimalwerte (Schaltpunkt < 1,3 ms Servoimpulsbreite)
0 %
für die Livewerte
Seite 18
und Telemetrie
und die
rote LED
und die
grüne LED
rote LED
schnell, es
bei Limiterbetrieb wird immer auf 20 Hz Speicherrate
geschaltet
Leistungen unter 25 Watt (z.B. BEC) werden bei der
Energiezählung ignoriert, wenn ein Limit von mehr als
400 Wmin eingestellt ist
Im F5J Modus zeigt das Uni-
Display automatisch nach
dem Anstecken einen neuen
Bildschirm mit den F5J Mess-
werten entsprechend den
aktuellen F5J Regeln an.
In der zweiten Zeile stehen
Firmwareversion und Serien-
nummer. In der Mitte die
Starthöhe des letzten Fluges.
Ganz unten für Tests einige
aktuelle (live) Werte, wie
Höhe, der Timer für das 30 + 10 Sekunden Intervall
und der gemessene Servoimpuls sowie der ausge-
gebene Servoimpuls.
UniLog 2
UniLog 2
nach dem Flug einfach per Schal-
UniLog 2
UniLog 2
der ange-
UniLog 2
UniLog 2
nötig.
