Für jede der 10 Spannungsstufen können Sie nun die Spannung und die Dauer in Minuten und Sekunden vorgeben. Die
Gesamtdauer der Prüfung (Total Run Time) wird vom Gerät berechnet.
Die Spannungswerte sind zwischen 40 V und 15 000 V einstellbar.
Die Dauer einer Stufe ist zwischen 00:10 bis 99:59 einstellbar. Wird die Dauer einer Stufe auf 0 gestellt, erscheint in der Anzeige
-:- - und die betreffende Stufe wird bei Ausführung der Prüfung übersprungen.
Set ramp function 1, 2 und 3: dient zum Einstellen der Anfangsspannung, der Rampe mit Spannungssteigerung und der
Endspannung bei rampenförmiger Prüfspannung.
Durch Drücken auf Taste  können Sie auf die jeweils nächste Anzeige für die »Ramp Function« umschalten:.
Hier können Sie die Anfangsspannung der Rampe mit ihrer Dauer, die Rampe mit ihrer Dauer und die Endspannung mit ihrer
Dauer eingeben. Die Gesamtdauer der Prüfung (Total Run Time) wird vom Gerät berechnet.
Die Spannungswerte sind in zwei Bereichen zwischen 40 V und 1100 V, sowie zwischen 500 V und 15 000 V einstellbar.
Die Dauer für die einzelnen Rampen-Abschnitte ist zwischen 00:10 und 99:59 einstellbar.
Um ihre Einstellungen zu bestätigen und die SET-UP-Anzeigen wieder zu verlassen, drücken Sie auf Taste .

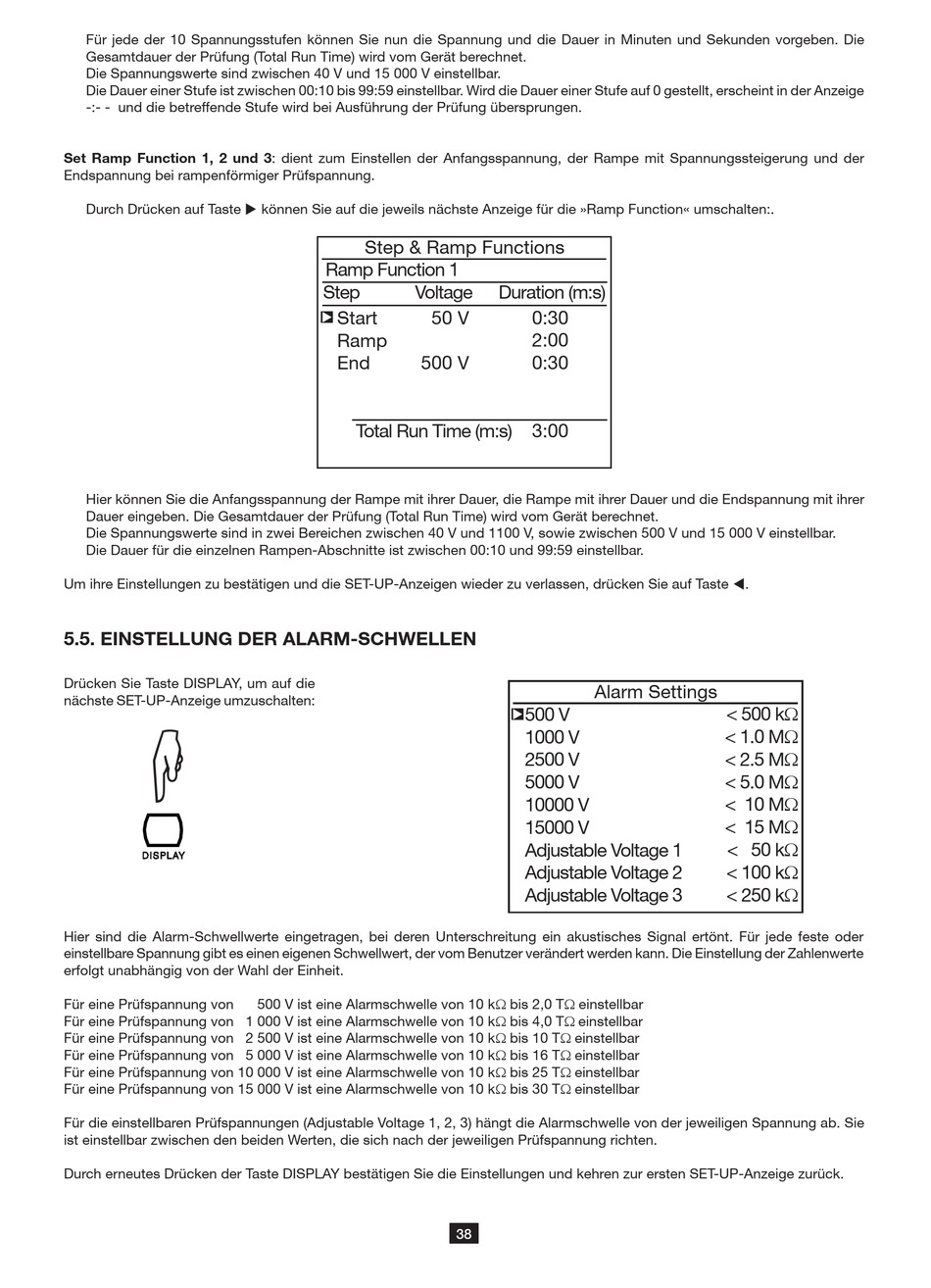

5.5. EinSTEllUng DEr AlArM-SCHwEllEn

Drücken Sie Taste DISPLAY, um auf die
nächste SET-UP-Anzeige umzuschalten:

DISPLAY
Hier sind die Alarm-Schwellwerte eingetragen, bei deren Unterschreitung ein akustisches Signal ertönt. Für jede feste oder
einstellbare Spannung gibt es einen eigenen Schwellwert, der vom Benutzer verändert werden kann. Die Einstellung der Zahlenwerte
erfolgt unabhängig von der Wahl der Einheit.
Für eine Prüfspannung von
Für eine Prüfspannung von 1 000 V ist eine Alarmschwelle von 10 kW bis 4,0 TW„einstellbar
Für eine Prüfspannung von 2 500 V ist eine Alarmschwelle von 10 kW bis 10 TW einstellbar
Für eine Prüfspannung von 5 000 V ist eine Alarmschwelle von 10 kW bis 16 TW einstellbar
Für eine Prüfspannung von 10 000 V ist eine Alarmschwelle von 10 kW bis 25 TW einstellbar
Für eine Prüfspannung von 15 000 V ist eine Alarmschwelle von 10 kW bis 30 TW einstellbar
Für die einstellbaren Prüfspannungen (Adjustable Voltage 1, 2, 3) hängt die Alarmschwelle von der jeweiligen Spannung ab. Sie
ist einstellbar zwischen den beiden Werten, die sich nach der jeweiligen Prüfspannung richten.
Durch erneutes Drücken der Taste DISPLAY bestätigen Sie die Einstellungen und kehren zur ersten SET-UP-Anzeige zurück.
Step & Ramp Functions
Ramp Function 1
Step Voltage
Start
Ramp
End
Total Run Time (m:s)
500 V ist eine Alarmschwelle von 10 kW bis 2,0 TW einstellbar
Duration (m:s)
50 V 0:30
2:00
500 V 0:30
3:00
500 V
1000 V
2500 V
5000 V
10000 V
15000 V
Adjustable Voltage 1
Adjustable Voltage 2
Adjustable Voltage 3
38

Alarm Settings

< 500 kΩ
< 1.0 MΩ
< 2.5 MΩ
< 5.0 MΩ
< 10 MΩ
< 15 MΩ
< 50 kΩ
< 100 kΩ
< 250 kΩ
