Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Chauvin Arnoux C.A 5233
Inhaltszusammenfassung für Chauvin Arnoux C.A 5233
- Seite 1 MULTIMÈTRE C.A 5233 MULTIMETER MULTIMETER MULTIMETRO MULTIMETRO FRANÇAIS Notice de fonctionnement E NG LIS H User’s manual DEUTSCH Bedienungsanleitung ITALI ANO Manuale d’uso ESP AŇOL Manual de instrucciones...
-
Seite 2: Précautions D'emploi
Français PRÉCAUTIONS D’EMPLOI Cet appareil est conforme à la norme de sécurité IEC 61010-1 (Ed 2 – 2001) pour des tensions de 600 V en catégorie IV à une altitude inférieure à 2000 m et en intérieur, avec un degré de pollution au plus égal à... - Seite 3 Français CATÉGORIES DE MESURE Définition des catégories de mesure selon la norme IEC 61010-1 : CAT I : Circuits non reliés directement au réseau et spécialement protégés. Exemple: circuits électroniques protégés. CAT II : Circuits directement branchés à l'installation basse tension. Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.
- Seite 4 Français Vous venez d’acquérir un multimètre C.A 5233 et nous vous remercions de votre confiance. Pour obtenir le meilleur service de votre appareil : Lisez attentivement cette notice de fonctionnement ; Respectez les précautions d’emploi. Signification des symboles utilisés sur l’appareil : Risque de danger.
-
Seite 5: Inhaltsverzeichnis
Français SOMMAIRE 1. PRÉSENTATION ................6 1.1 L’AFFICHEUR ................7 1.2 LES TOUCHES ................9 1.3 LE COMMUTATEUR ..............10 1.4 LES BORNES ................11 2. UTILISATION ................11 2.1 PREMIÈRE UTILISATION ............11 2.2 MISE EN SERVICE DU MULTIMÈTRE ........12 2.3 ARRÊT DU MULTIMÈTRE ............ -
Seite 6: Présentation

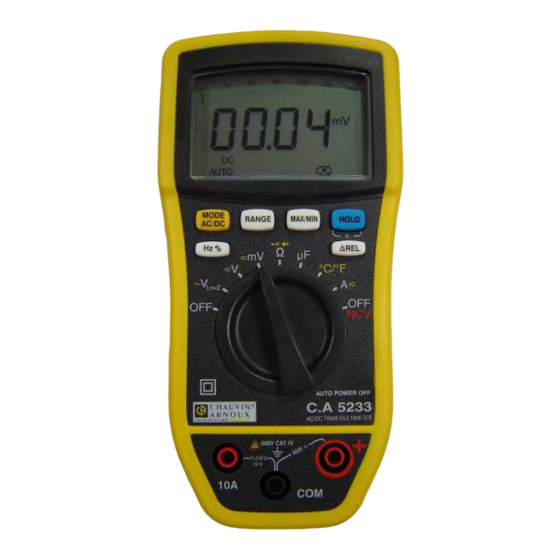

Français 1. PRÉSENTATION Le C.A 5233 est un multimètre numérique TRMS, portatif et autonome, spécialement conçu pour regrouper en un seul appareil les différentes fonctions de mesure des grandeurs électriques suivantes: Voltmètre en courant alternatif à basse impédance d'entrée (mesure de tensions en électricité et en électrotechnique) ;... -
Seite 7: L'afficheur
Français Rep. Désignation Voir § Afficheur Touches de fonction Commutateur Bornes 1.1 L’AFFICHEUR L’afficheur permet : Un affichage de type analogique du paramètre mesuré grâce au bargraphe, associé à l’affichage digital sur 6000 points. Une lecture confortable des informations grâce au rétro- éclairage de l’écran. - Seite 8 Français Rep. Fonction Voir § Bargraphe Affichage (valeurs et unités de mesure) Nature de la mesure (alternatif ou continu) 3.2.1 Mode automatique de sélection du calibre de 3.2.2 mesure Indicateur de pile usagée Test de continuité sonore 3.1.3 Test de diode 3.1.4 Affichage des modes sélectionnés Mode Non Permanent : arrêt automatique de...
-
Seite 9: Les Touches
Français Ampère Préfixe nano- µ Préfixe micro- Préfixe milli- Préfixe kilo- Préfixe méga- Test de continuité sonore Test de diode Mode Non Permanent (arrêt automatique activé) Indicateur de pile usagée 1.1.2 Dépassement des capacités de mesure (O.L.) Le symbole O.L. (Over Load) s’affiche quand le signal mesuré dépasse les capacités du calibre de l’appareil. -
Seite 10: Le Commutateur
Français Figure 3 : les touches du clavier Rep. Fonction Voir § Sélection du type de mesure (AC ou DC), 3.2.1 , ° C, ° F ou . Activation ou désactivation de l’arrêt automatique de l’appareil au démarrage Sélection manuelle du calibre de mesure . 3.2.2 Activation ou désactivation du mode MAX/MIN Maintien de l’affichage de la valeur mesurée . -
Seite 11: Les Bornes
Français Mesure de tension en AC ou DC (V) 3.1.1 Mesure de tension en AC ou DC (mV) 3.1.1 Mesure de résistance 3.1.2 Test de continuité 3.1.3 Test de diode 3.1.4 Mesure de capacité 3.1.5 Mesure de température en ° C ou ° F 3.1.6 Mesure d’intensité... -
Seite 12: Mise En Service Du Multimètre
Français A l’aide d’un tournevis, dévissez les quatre vis a, b, c et d de la trappe (rep.1) situées à l’arrière du boîtier ; Placez la pile dans son logement (rep.2) en respectant les polarités ; Revissez la trappe au boîtier . Remettez en place la béquille. -
Seite 13: La Béquille
Français 2.4 LA BÉQUILLE Deux positions de béquille sont possibles, soit accrocher le multimètre (position 1), soit le poser sur un support en position inclinée (position 2). Pour changer la position de la béquille, procédez comme suit : Positon 1 : positionnez la Position 2 : positionnez la béquille vers le haut :... -
Seite 14: Fonctions
Français 3. FONCTIONS 3.1 FONCTIONS DU COMMUTATEUR Pour accéder aux fonctions du commutateur, placez le commutateur sur 3.1.1 Mesure de tension L’appareil mesure : La tension alternative en basse impédance d’entrée (V LOWZ La tension continue (DC) ; La tension alternative (AC). Pour mesurer une tension, procédez comme suit : Positionnez le commutateur sur ;... -
Seite 15: Test De Diode
Français Placez les pointes de touche aux bornes du composant ou du circuit à mesurer ; La valeur de la résistance mesurée s’affiche à l’écran. 3.1.3 Test de continuité avec Buzzer Attention : toutes les mesures de continuité doivent se faire hors-tension. -
Seite 16: Mesure De Capacité
Français Appuyez deux fois sur s’affiche ; . Le symbole Branchez le cordon noir sur la borne COM et le cordon rouge sur « + » ; Placez les pointes de touche aux bornes du composant ; Sens direct La valeur de la tension développée s’affiche à l’écran. 3.1.5 Mesure de capacité... -
Seite 17: Mesure De Température
Français 3.1.6 Mesure de température Pour mesurer la température, procédez comme suit : Positionnez le commutateur sur pour sélectionner l’unité de l’échelle de Appuyez sur température (°C ou °F) ; Remarque : l’unité affichée par défaut est le ° C. Branchez l’adaptateur pour sonde de température (rep.1) aux bornes COM et «... -
Seite 18: Fonctions Des Touches
La valeur de l’intensité mesurée s’affiche à l’écran. 3.1.8 Non Contact Voltage NCV Positionnez le commutateur sur Approchez le C.A 5233 (zone de détection NCV) du (des) conducteur(s) potentiellement sous tension (présence de phase) ; Si présence de tension réseau de 230V (modèle Europe), le rétro-éclairage s’allume en rouge ;... - Seite 19 Français Chaque appui… … permet de changer la nature de la mesure : AC ou DC. Court de sélectionner les modes test de continuité ou test de diode d’afficher température degré Celsius (° C) ou en degré Fahrenheit (° F). 3.2.2 Touche Cette touche permet de choisir manuellement un calibre de...
- Seite 20 Français Chaque appui … … permet de appui court activer la mémorisation MAX/MIN. court à chaque appui, visualiser successivement la valeur MAX, MIN et courante. Remarque : la grandeur MAX est affichée par défaut. Long sortir du mode (> 2 sec) 3.2.4 Touche Cette touche permet de maintenir l’affichage de la valeur...
-
Seite 21: Caractéristiques
Français Touche 3.2.6 Cette touche permet d’afficher la valeur relative à partir d’une référence mémorisée lors de l’appui sur la touche. Par exemple, si la valeur mémorisée lors de l’appui sur la touche = 10 V, la valeur courante étant 11,5 V, l’affichage en mode relatif sera de 11,5 –... -
Seite 22: Tensions Continues
Français 4.2.1 Tensions continues L’impédance d’entrée est de 10MΩ. mV DC Gamme Résolution Incertitude (±) 60 mV 0,01 mV 1 % + 12 pts 600 mV 0,1 mV 0,6 % + 2 pts V DC Gamme Résolution Incertitude (±) 600 mV 0,1 mV 0,6 % + 2 pts 0,001 V... -
Seite 23: Duty Cycle
Français 4.2.3 Tensions alternatives en basse impédance (V AC LowZ True RMS) L’impédance d’entrée est de 270kΩ. Une basse impédance d’entrée permet de s’affranchir des tensions parasites dues au réseau d’alimentation, et de mesurer une tension alternative en minimisant les erreurs. Gamme Résolution Incertitude (±) -
Seite 24: Test De Continuité
Français 4.2.7 Test de continuité Courant Gamme Résolution Incertitude de mesure Signal sonore déclenché < 0,35 mA < 100 ± 3 4.2.8 Test de diode Incertitude Tension en circuit Courant Gamme Résolution (±) ouvert de mesure 2,8 V 0,001 V 1 % + 2 pts <... -
Seite 25: Conditions D'environnement
Français 4.2.12 Courants continus (10 A DC) Gamme Résolution Incertitude (±) Protection 0,001 A Fusible rapide 1,5 % + 3 pts F10 A/600 V/50 kA 10 A* 0,01 A 6,3x32 *15 A pendant 60 secondes maximum. 4.2.13 Courants alternatifs (10 A AC) Gamme Résolution Protection... -
Seite 26: Conformités Aux Normes Internationales
Français 4.6 CONFORMITÉS AUX NORMES INTERNATIONALES Application des règles de sécurité selon la norme EN 61010-1-Ed.2 : 2001. Sécurité électrique : 600V CAT IV. Degré de pollution 2. Double isolation. Conforme à la norme EN 61326/A2 : 2001 Compatibilité électromagnétique : Milieu résidentiel Résistance Chute libre : 1 m (selon la norme... -
Seite 27: Remplacement De La Pile
Français 5.2 REMPLACEMENT DE LA PILE Le symbole indique que la pile est usée et qu’elle doit être changée. Quand ce symbole apparaît sur l’afficheur, l’appareil fonctionne encore quelques minutes puis il s’éteint. Pour remplacer la pile, procédez comme suit : Positionnez le commutateur sur Déconnectez les cordons de mesure des bornes d’entrées ;... -
Seite 28: Réparation
Français 5.5 RÉPARATION Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale CHAUVIN-ARNOUX la plus proche ou votre centre technique régional Manumesure, qui établira un dossier de retour et vous communiquera la procédure à suivre. Coordonnées disponibles sur notre site : http://www.chauvin- arnoux.com ou par téléphone aux numéros suivants : 02 31 64... -
Seite 29: Pour Commander
Français 7. POUR COMMANDER Le C.A 5233 Le multimètre est livré avec : • 1 paire de cordons pointe de touche, rouge et noir • 1 pile 9 V alcaline • 1 sonde de température (thermocouple type K) • 1 adaptateur pour capteur de température type K •... -
Seite 30: Precautions For Use
English PRECAUTIONS FOR USE This device complies with safety standard IEC-61010-1 (Ed 2–2001) for voltages up to 600V in category IV, at an altitude below 2000m, indoors, with a pollution level of not more than 2. Failure to observe the safety instructions may cause an electric shock, fire, explosion, or destruction of the instrument and of the installations. -
Seite 31: Measurement Categories
English MEASUREMENT CATEGORIES Definitions of the measurement categories according to standard IEC 61010-1: CAT I: Circuits not directly connected to the network and specially protected. Example: protected electronic circuits. CAT II: Circuits directly connected to the low-voltage installation. Example: power supply to household electrical appliances and portable tools. - Seite 32 English Thank you for purchasing a C.A. 5233 multimeter. For best results from your device: Read this user manual attentively; Observe the precautions for its use. Meaning of the symbols used on the instrument: Risk of danger. The operator agrees to refer to these instructions whenever this danger symbol appears.
- Seite 33 English CONTENTS 1. PRÉSENTATION ................ 34 1.1 THE DISPLAY UNIT ..............35 1.2 THE KEYS ..................37 1.3 THE SWITCH ................38 1.4 THE TERMINALS ................ 39 2. USE ..................... 39 2.1 FIRST USE ................... 39 2.2 POWERING UP THE MULTIMETER ......... 40 2.3 POWERING DOWN THE MULTIMETER ........
-
Seite 34: Présentation
English 1. PRÉSENTATION The C.A 5233 is a TRMS digital multimeter, specially designed to combine in a single instrument the various functions and measurements of the following electrical quantities: voltmeter with input impedance (voltage measurements in the fields of electricity and electrical engineering);... -
Seite 35: The Display Unit
English Item Designation See § Display unit Function keys Switch Terminals 1.1 THE DISPLAY UNIT The display unit allows : An analog display of the parameter measured, in the form of a bargraph, associated with a 6,000-point digital display. Comfortable reading of the information thanks to the backlighting of the screen. - Seite 36 English Item Function See § Bargraph Display (values and units of measurement) Nature of the measurement (AC or DC) 3.2.1 Automatic measurement range selection mode 3.2.2 Low battery indicator Audible continuity test 3.1.3 Diode test 3.1.4 Display of the modes selected Non-Permanent Mode : automatic switching off 3.2.1 of the device activated...
-
Seite 37: The Keys
English Prefix, nano- µ Prefix, micro- Prefix, milli- Prefix, kilo- Prefix, Mega- Audible continuity test Diode test Non-Permanent Mode (automtic switching activated) Low battery indicator 1.1.2 Overshoot of measurement capabilities (O.L.) The O.L. (Over Load) symbol is displayed when the signal measured exceeds the range of the device. -
Seite 38: The Switch
English Item Function See § Selection of the type of measurement (AC or 3.2.1 DC), , ° C , °F or . Activation or de- activation of the automatic switching off of the device at start-up. Manual selection of the measurement range. 3.2.2 Activation or de-activation of the MAX/MIN mode. -
Seite 39: The Terminals
English AC or DC voltage measurement (V) 3.1.1 AC or DC voltage measurement (mV) 3.1.1 Resistance measurement 3.1.2 Continuity test 3.1.3 Diode test 3.1.4 Capacitance measurement 3.1.5 Temperature measurement in ° C or ° F 3.1.6 AC or DC current measurement 3.1.7 NVC (Non Contact Voltage) + Partial OFF 3.1.8... -
Seite 40: Powering Up The Multimeter
English Using a screwdriver, unscrew the four screws (a, b, c, and d) holding the cover (item 1) on the back of the housing; Place the battery in its compartment (item 2); watch out for the polarity; Screw the cover back onto the housing. Put the stand back in place. -
Seite 41: The Prop
English 2.4 THE PROP The prop can be placed in either of two positions according to how it is to be used: to suspend the multimeter from a hook (position 1) or to stand it in an inclined position on a support (position 2). -
Seite 42: Functions
English 3. FUNCTIONS 3.1 FUNCTIONS OF THE SWITCH To access to the functions of the switch, set the switch to 3.1.1 Voltage measurement The instrument measures : the AC voltage at low input impedance (VLowZ); direct voltages (DC); alternating voltages (AC). To measure a voltage, proceed as follows: Set the switch to ;... -
Seite 43: Diode Test
English The measured resistance is displayed on screen. 3.1.3 Continuity tes with buzzer Attention : all continuity measurements must be made in the absence of any voltage. To test electrical continuity, proceed as follows : Set the switch to Press . -
Seite 44: Capacitance Measurement
English Press twice. The symbol is displayed ; Connect the black lead to the COM terminal and the red lead to “+”; Place the contact tips on the terminals of the component; Forward direction The voltage across the terminals of the component is displayed on screen. -
Seite 45: Temperature Measurement
English 3.1.6 Temperature measurement To measure the temperature, proceed as follows : Set the switch to to select the temperature unit and scale (° C or Press ° F) ; Remark : the default is ° C. Connect the temperature probe adapter (item 1) to the COM and “+”... -
Seite 46: Functions Of The Keys
English The measured current is displayed on screen. 3.1.8 Non Contact Voltage NCV Set the switch to Move the C.A 5231 (NCV detection zone) close to the potentially live conductor(s) (presence of phase); If a network voltage of 230V is present (Europe model), the back-lighting lights red;... - Seite 47 English Each press of …serves to this length… Change the nature of the measurement AC or DC. short Select the continuity test or diode test mode. To display the temperature in degrees Celsius (° C) or in degrees Fahrenheit (° F). 3.2.2 This key is used to choose a measurement range manually.
- Seite 48 English Each press of …serves to this length… short activate MAX/MIN storage. short at each press, to view in turn the MAX, MIN, and current value. Remark: the MAX value is displayed as default. Long Exit from the mode. (> 2 sec) 3.2.4 This key is used to hold the display of the measured value, and to activate/deactivate the backlighting of the screen.
-
Seite 49: Characteristics
English 3.2.6 This key is used to display the value relative to a reference stored when the key was pressed. For example, if the value stored when the key was pressed = 10V and the current value is 11.5V, the display in relative mode will be 11.5 - 10 = 1.5V. - Seite 50 English 4.2.1 Direct voltages The input impedance is 10MΩ. mV DC Range Resolution Uncertainty (±) 60 mV 0.01 mV 1 % + 12 cts 600 mV 0.1 mV 0,6 % + 2 cts V DC Range Resolution Uncertainty (±) 600 mV 0.1 mV 0.6 % + 2 cts 0.001 V...
-
Seite 51: Duty Cycle
English 4.2.3 Alternating voltages at low impedance (V AC LowZ True RMS) The input impedance is 270k . A low input impedance serves to eliminate the effects of interference voltages due to the supply network, and makes it possible to measure an AC voltage with a minimum of error. Range Resolution Uncertainty (±) -
Seite 52: Continuity Test
English 4.2.7 Continuity test Measurement Range Resolution Uncertainty current Audible signal triggered < 0.35 mA < 100 ± 3 4.2.8 Diode test Open-circuit Range Resolution Measurement current Uncertainty (±) voltage 2.8 V 0.001 V 1 % + 2 cts < 2.8 V <... -
Seite 53: Environmental Conditions
English 4.2.12 DC current (10 A DC) Range Resolution Uncertainty (±) Protection 0.001 A Fast-blow fuse 1.5 % + 3 cts F10 A/600 V/50 kA 10 A* 0.01 A 6.3x32 *15 A for a maximum of 60 seconds. 4.2.13 AC current (10 A AC) Range Resolution Protection... -
Seite 54: Compliance With International Standards
English 4.6 COMPLIANCE WITH INTERNATIONAL STANDARDS Application of safety rules as per standard EN-61010-1-Ed.2:2001. Electrical safety : 1000V CAT-III - 600V CAT-IV. Pollution level 2. Double insulation. Compliant with standard EN- Electromagnetic 61326/A2:2001 compatibility : Residential environment Mechanical Free fall: 1m (in accordance with standard strength : IEC-68-2-32) Degree of protection... -
Seite 55: Replacing The Battery
This instrument should be checked at least once a year. For checks and calibrations, contact one of our accredited metrology laboratories (information and contact details available on request), at our Chauvin Arnoux subsidiary or the branch in your country. 5.5 REPAIR For all repairs before or after expiry of warranty, please return the device to your distributor. -
Seite 56: Warranty
Damage caused by shocks, falls, or floods. 7. TO ORDER The C.A 5233 The multimeter is delivered with : • 1 pair of leads, red and black • 1 9V alkaline battery •... -
Seite 57: Bedienungshinweise
Deutsch BEDIENUNGSHINWEISE Dieses Gerät entspricht der Sicherheitsnorm IEC-61010-1 (Ed 2–2001) bei Spannungen 600V KAT IV auf bis zu 2000 m Höhe und in Innenräumen, bis zu einem Verschmutzungsgrad 2. Sicherheitsanweisungen müssen unbedingt beachtet werden, weil sonst Stoßspannung, Brand, Explosion oder Zerstörung des Geräts und der Anlagen drohen. - Seite 58 Deutsch MESSKATEGORIE Definition der Messkategorien gemäß IEC 61010-1: CAT I: Stromkreise, die nicht direkt mit dem Stromnetz verbunden sind oder geschützt sind. Beispiel: geschützte Stromkreise. CAT II: Stromkreise an Niederspannungsanlagen. Beispiel: Stromversorgung von Haushaltsgeräten oder tragbaren Elektrowerkzeugen. CAT III: Stromversorgungskreise innerhalb der Haus- oder Gebäudeinstallation.
- Seite 59 Deutsch Sie haben ein C.A. 5233 Multimeter erstanden, wir danken Ihnen für Ihr Vertrauen. Für die Erlangung eines optimalen Betriebsverhaltens Ihres Gerätes: Lesen Sie bitte diese Betriebsanleitung aufmerksam durch und; Beachten Sie bitte die Anwendungshinweise. Bedeutung der Gerätesymbole: Gefahr! Sobald dieses Gefahrenzeichen auftritt, ist der Bediener verpflichtet, die Anleitung zu Rate zu ziehen.
- Seite 60 Deutsch INHALT 1. VORSTELLUNG ......... Erreur ! Signet non défini. 1.1 ANZEIGE ..................62 1.2 TASTEN ..................64 1.3 SCHALTER .................. 65 1.4 BUCHSEN ..................66 2. VERWENDUNG ................67 2.1 ERSTE SCHRITTE ..............67 2.2 MULTIMETER-INBETRIEBNAHME ........... 67 2.3 MULTIMETER ABSCHALTEN............ 67 2.4 DER STANDBÜGEL ..............
-
Seite 61: Vorstellung
Kapazität; Thermometer in ° C oder °F bei Messung oder Linearis ierung der Lastspannung an den Buchsen eines Thermoelement Type K; Berührungsfreie Erfassung Netzspannung (NCV- Funktion Vorhandsein von Phasen). Erfassungsbereich NCV Abb. 1 : Multimeter C.A 5233 61 - 138... -
Seite 62: Anzeige
Deutsch Bezeichnung Siehe Abs. Anzeige Funktionstasten Drehschalter Buchsen 1.1 ANZEIGE Die Anzeige ermöglicht : Eine Analog-Anzeige dank einer Balkenanzeige, sowie eine Digitalanzeige mit 6000 Digits. Ein bequemes Ablesen der Informationen dank Hintergrundbeleuchtung der Anzeige. Abb. 2 : Anzeige 62 - 138... -
Seite 63: Anzeigesymbole
Deutsch Siehe Funktion Abs. § Balkenanzeige Anzeige (Werte und Messeinheiten) Messart (AC oder DC) 3.2.1 Automatische Messbereichseinstellung 3.2.2 Anzeige bei geringem Batterieladestand Akustische Durchgangsprüfung 3.1.3 Diodenprüfung 3.1.4 Anzeige des ausgewählten Modus Nicht-Dauerbetriebmodus: Stromsparmodus 3.2.1 (autom. Abschalten des Gerätes) aktiviert 1.1.1 Anzeigesymbole Folgende Anzeigesymbole werden verwendet: Symbole... -
Seite 64: Überschreitung Der Messkapazität (O.l)
Deutsch Ampere Vorsilbe für „Nano“ µ Vorsilbe für „Mikro“ Vorsilbe für „Milli-“ Vorsilbe für „Kilo-“ Vorsilbe für „Mega-“ Akustische Durchgangsprüfung Diodenprüfung Nicht-Dauerbetriebsmodus (Abschaltautomatik) Anzeige bei geringem Batterieladestand 1.1.2 Überschreitung der Messkapazität (O.L) Das Symbol O.L (Over Load) erscheint auf der Anzeige, wenn das Messsignal die Messbereichkapazität des Gerätes übersteigt. -
Seite 65: Schalter
Deutsch Siehe Funktion Abs. Auswahl für die Messart (AC oder DC), 3.2.1 ° C , °F oder . Aktivierung oder Deaktivierung der Abschaltautomatik des Gerätes beim Start. Manuelle Auswahl des Messbereiches. 3.2.2 Aktivierung oder Deaktivierung Modus MAX/MIN Hold-Modus des angezeigten Werts. Aktivierung oder Deaktivierung... -
Seite 66: Buchsen
Deutsch Siehe Funktion Abs. OFF – Multimeter ausschalten Messung von Wechselspannung in niedriger 3.1.1 Eingangsimpedanz (V LowZ Messen der AC- oder DC-Spannung (V) 3.1.1 Messen der AC- oder DC-Spannung (mV) 3.1.1 Messung des Widerstandes 3.1.2 Durchgangsprüfung 3.1.3 Diodenprüfung 3.1.4 Kapazitätsmessung 3.1.5 Temperaturmessung in °C oder °F 3.1.6... -
Seite 67: Verwendung
Deutsch 2. VERWENDUNG 2.1 ERSTE SCHRITTE Legen Sie die mitgelieferte Batterie so ein: Mit einem Schraubendreher die vier Schrauben a, b, c und d des Batteriefachdeckels (Nr. 1) hinten am Gehäuse lösen; Die Batterie in das Gehäuse (Nr. 2) einlegen, Polarität beachten. -
Seite 68: Der Standbügel
Deutsch 2.4 DER STANDBÜGEL Es gibt zwei Positionen für den Standbügel: Man kann das Multimeter daran aufhängen (Position 1), und man kann es schräg aufstellen (Position 2). Wechseln der Standbügelstellung wie folgt: Positon 1 : Legen Sie die Position 2 : Legen Sie die Standbügel nach oben: Standbügel nach unten: Hängevorric... -
Seite 69: Funktionen
Deutsch 3. FUNKTIONEN 3.1 DREHSCHALTERFUNKTIONEN Direkter Zugriff auf die Funktionen oder über die jeweilige Drehschalterposition. 3.1.1 Spannungsmessungen Das Gerät misst: Die Wechselspannung niedriger Eingangsimpedanz LowZ DC-Spannung; AC-Spannung; Zum Spannungsmessen geht man wie folgt vor: Stellen Sie den Drehschalter auf oder ist das Gerät nur im AC-Modus;... -
Seite 70: Durchgangsprüfung Mit Summer
Deutsch Den schwarzen Prüfdraht an die Buchse COM anschließen, den roten Prüfdraht an +; Die Prüfspitzen an den Buchsen des Prüfkreises bzw. Prüflings anbringen; Der Wert des gemessenen Widerstands erscheint auf der Anzeige. 3.1.3 Durchgangsprüfung mit Summer Achtung : Alle Durchgangsmessungen müssen außer Spannung erfolgen. -
Seite 71: Kapazitätsmessung
Deutsch Drücken Sie zwei Mal auf . Das Symbol wird angezeigt. Den schwarzen Prüfdraht an die Buchse COM anschließen, den roten Prüfdraht an +; Legen Sie die Prüfspitzen an die Komponentenbuchsen; Durchlass Der Wert der Lastspannung erscheint auf der Anzeige. 3.1.5 Kapazitätsmessung Achtung : Alle Kapazitätsmessungen müssen außer Spannung... -
Seite 72: Temperaturmessung
Deutsch 3.1.6 Temperaturmessung Zur Temperaturmessung geht man so vor: Stellen Sie den Drehschalter auf Auswahl der Einheit der Temperatur Drücken Sie auf (° C oder °F); Anmerkung : Die angezeigte Einheit ist ° C (Voreinstellung). Schließen Sie den Adapter für Temperatursonde (Nr.1) an die Buchsen COM und „+“... -
Seite 73: Tastenfunktionen
Die gemessene Stromstärke erscheint auf der Anzeige. 3.1.8 Non Contact Voltage NCV Stellen Sie den Drehschalter auf Nähern Sie das C.A 5233 (Erkennungszone NCV) dem/den möglicherweise spannungsführenden Leiter/n (Vorhandensein von Phasen); Beim Vorhandensein von 230V Netzspannung (für Europa-Modell), leuchtet die Hintergrundbeleuchtung rot auf;... - Seite 74 Deutsch Mit jedem …geschieht Folgendes: Tastendruck… Messart ändern: AC oder DC. Kurz Prüfmodus für Durchgang bzw. Diode wählen. Die Temperatur in Celsius (° C) oder in Fahrenheit (° F) anzeigen. 3.2.2 Taste Mit dieser Taste kann manuell ein Messbereich gewählt werden.
- Seite 75 Deutsch Mit jedem …geschieht Folgendes: Tastendruck… 1. kurzes Drücken Abspeichern MAX/MIN aktivieren. jedem Drücken, zeigen abwechselnd die aktuellen / MAX / MIN Wert an. kurz Anmerkung: Die MAX-Größe wird standardmäßig angezeigt. Lang Modus verlassen. (> 2 sec) 3.2.4 Taste Mit dieser Taste kann die Anzeige des gemessenen Werts gehalten werden, und außerdem die Hintergrundbeleuchtung der Anzeige aktiviert bzw.
-
Seite 76: Eigenschaften
Deutsch Taste 3.2.6 Beim Drücken dieser Taste wird der relative Wert einer gespeicherten Referenz angezeigt werden. Zum Beispiel: Wenn der gespeicherte Wert beim Drücken der Taste = 10V und der aktuelle Wert 11,5V ist, beträgt die Anzeige im relativen Modus 11,5-10 = 1,5V. Hinweis: der Autorange-Modus wird deaktiviert. -
Seite 77: Ac-Spannung
Deutsch mV DC Bereich Auflösung Abweichungen (±) 60 mV 0,01 mV 1 % + 12 pkte 600 mV 0,1 mV 0,6 % + 2 pkte V DC Bereich Auflösung Abweichungen (±) 600 mV 0.1 mV 0.6 % + 2 pkte 0.001 V 60 V 0.01 V... -
Seite 78: Frequenz (V Ac Oder A Ac)
Deutsch 4.2.3 AC-Spannung mit niedriger Impedanz (V AC LowZ True RMS) Die Eingangsimpedanz ist 270k Durch eine niedrige Eingangsimpedanz können die Störspannungen aus dem Versorgungsnetz ausgeglichen werden. Dadurch kann eine Wechselspannung ohne Fehler gemessen werden. Abweichungen Bereich Auflösung (±) 0,001 V 60 V 0,01 V 40 Hz à... -
Seite 79: Durchgangsprüfung
Deutsch 4.2.7 Durchgangsprüfung Bereich Auflösung Abweichungen Messstrom Signallaut- Auslösung < 0,35 mA < 100 ± 3 4.2.8 Diodenprüfung Abweichungen Bereich Auflösung Leerspannung Messstrom (±) 2,8 V 0,001 V 1 % + 2 pkte < 2,8 V < 0,9 mA 4.2.9 Kapazität Bereich Auflösung... -
Seite 80: Umweltbedingungen
Deutsch (±) 0,001 A Flinke Sicherung 1,5 % + 3 pkte F10 A/600 V/50 kA 10 A* 0,01 A 6,3x32 *15 A für max. 60 Sekunden 4.2.13 Wechselströme (10 A AC) Abweichungen Bereich Auflösung Schutz (±) 0,001 A Flinke Sicherung 40 Hz bis 1 kHz F10 A/600 V/50 kA 2 % + 3 pkte... -
Seite 81: Konformität Mit Internationalen Normen
Deutsch 4.6 KONFORMITÄT MIT INTERNATIONALEN NORMEN Anwendung der Sicherheitsvorschriften Elektrische gemäß EN 61010-1 - Ed. 2:2001.1000V Sicherheit: CAT III - 600V CAT IV. Verschmutzungsgrad 2. Schutzisoliert. Elektromagnetische Gemäß EN-61326/A2:2001 Verträglichkeit Wohngebiet (EMV): Schutzgrad Hülle Freier Fall: 1m (gemäß Norm IEC-68-2-32) Schutzgrad der Hülle IP 54 nach EN-60529 4.7 SCHWANKUNGEN IM EINSATZBEREICH... -
Seite 82: Batteriewechsel
Überprüfung dieses Gerätes empfohlen. Für Überprüfung und Kalibrierung wenden Sie sich bitte an unsere zugelassenen Messlabors (Auskunft und Adressen auf Anfrage), bzw. an die Chauvin Arnoux Niederlassung oder den Händler in Ihrem Land. 5.5 REPARTUR Senden Sie das Gerät bei Reparaturen innerhalb und außerhalb der Garantie an Ihren Händler zurück. -
Seite 83: Garantie
Anpassung des Geräts an nicht vorgesehene und nicht in der Anleitung aufgeführte Verwendungszwecke; Schäden durch Stöße, Herunterfallen, Überschwemmung. 7. BESTELLANGABEN C.A 5233 Lieferumfang des Multimeters: • 1 Satz Prüfdrähte, rot und schwarz • 1 Alkali-Akku 9V • 1 Temperatursonde (Thermoelement Type K) •... - Seite 84 Italiano PRECAUZIONI D’USO Questo strumento è conforme alla norma di sicurezza IEC- 61010-1 (Ed 2–2001) per tensioni di 600V in categoria IV ad una altitudine inferiore a 2000 m e all’interno, con un grado d’inquinamento pari a 2 (Massimo). Il mancato rispetto delle consegne di sicurezza può causare un rischio di shock elettrico, incendio, esplosione, distruzione dello strumento e degli impianti.
- Seite 85 Italiano CATEGORIE DI MISURA Definizione delle categorie di misura secondo la norma IEC-61010-1: CAT I: Circuiti non collegati direttamente alla rete e particolarmente protetti. Esempio: circuiti elettronici protetti. CAT II: Circuiti direttamente collegati all'impianto a bassa tensione. Esempio: alimentazione d’apparecchi elettrodomestici d’attrezzatura portatile.
- Seite 86 Italiano Avete appena acquistato un multimetro C.A. 5233 e vi ringraziamo della vostra fiducia. Per ottenere dal vostro apparecchio le migliori prestazioni: Leggere attentamente questo modo d’uso, Rispettare le precauzioni d’uso. Significato dei simboli utilizzati sull’apparecchio: Rischio di pericolo. L'operatore s'impegna a consultare il presente libretto ogni volta che incontra questo simbolo di pericolo.
- Seite 87 Italiano INDICE 1. PRESENTAZIONE ..............88 1.1 IL DISPLAY .................. 89 1.2 I TASTI ..................91 1.3 IL COMMUTATORE ..............92 1.4 I MORSETTI ................. 93 2. UTILIZZO..................94 2.1 PRIMO UTILIZZO ................ 94 2.2 MESSA IN SERVIZIO DEL MULTIMETRO ....... 94 2.3 ARRESTO DEL MULTIMETRO ..........
-
Seite 88: Presentazione
Italiano 1. PRESENTAZIONE C.A 5233 è un multimetro digitale TRMS, portatile e autonomo, appositamente progettato per raggruppare in un solo strumento le varie funzioni di misura delle seguenti grandezze elettriche: Voltmetro in corrente alternata a bassa impedenza d'entrata (misura di tensioni d’elettricità e d’elettrotecnica);... -
Seite 89: Il Display
Italiano Rif. Descrizione Consultare § Display Tasti di funzione Commutatore Morsetti 1.1 IL DISPLAY Il display permette : Una visualizzazione di tipo analogico del parametro misurato grazie al bargraph, associato alla visualizzazione digitale su 6000 punti. Una confortevole lettura delle informazioni grazie alla retroilluminazione dello schermo. - Seite 90 Italiano Rif. Funzione Consultare § Bargraph Visualizzazione (valori e delle unità di misura) Natura della misura (alternata o continua) 3.2.1 Modo automatico di selezione del calibro di 3.2.2 misura Indicatore di pila usata Test de continuità sonore 3.1.3 Test diodo 3.1.4 Visualizzazione dei modi selezionati Modo Non Permanente: arresto automatico...
-
Seite 91: I Tasti
Italiano ° F Gradi Fahrenheit Ampere Prefisso nano- µ Prefisso micro- Prefisso milli- Prefisso kilo- Prefisso méga- Test di continuà sonora Test diodo Modo Non Permanent (arresto automatico attivato) Indicatore di pila usata 1.1.2 Superamento delle capacità di misura (O.L.) Il simbolo O.L (Over Load) appare quando il segnale applicato supera le capacità... -
Seite 92: Il Commutatore
Italiano Figura 3 : tasti della tastiera Rif. Funzione Consultare § Selezione del tipo di misura (AC o 3.2.1 DC), , °C , ° F o . Attivazione o disattivazione dell’arresto automatico dell’apparecchio all’avviamento. Selezione manuale del calibro di misura. 3.2.2 Attivazione o disattivazione del modo MAXI/MINI... -
Seite 93: I Morsetti
Italiano Rif. Funzione Consultare § Modo OFF – Arresto del multimetro Misura di tensione alternata in bassa 3.1.1 impedenza d'entrata (V LowZ Misura di tensione in AC o in DC (V) 3.1.1 Misura di tensione in AC o in DC (mV) 3.1.1 Misura di resistenza 3.1.2... -
Seite 94: Utilizzo
Italiano 2. UTILIZZO 2.1 PRIMO UTILIZZO Inserite la pila fornita con lo strumento come segue: Mediante un cacciavite, svitate le quattro viti a, b, c e d dello sportello (rif. 1) posto nel retro della scatola; Inserite la pila nel suo alloggiamento (rif. 2) rispettando la polarità;... -
Seite 95: Il Puntello
Italiano 2.4 IL PUNTELLO Il puntello può assumere due posizioni: per l’aggancio del multimetro (posizione 1), o per posarlo su un supporto in posizione inclinata (posizione 2). Per cambiare la posizione del puntello, procedete come segue: Posizione 1 : posizionate il Posizione 2 : posizionate il puntello verso l’alto : puntello verso il basso :... -
Seite 96: Funzioni
Italiano 3. FUNZIONI 3.1 FUNZIONI DEL COMMUTATORE Per accedere alle funzioni oppure posizionate il commutatore sulla funzione scelta. 3.1.1 Misura di tensione Lo strumento misura : la tensione alternata in bassa impedenza d'ingresso (V LowZ la tensione continua (DC); la tensione alternata (AC). Per misura una tensione, procedete come segue: Posizionate il commutatore su oppure... -
Seite 97: Test Diodo
Italiano Il valore della resistenza misurata si visualizza allo schermo. 3.1.3 Test di continuità con cicalino Attenzione : tutte le misure di continuità vanno effettuate fuori tensione. Per testare la continuità elettrica, procedete come segue: Posizionate il commutatore su . Appare il simbolo Premete Allacciate il cordone nero al morsetto COM e il cordone rosso a “+”;... -
Seite 98: Misura Di Capacità
Italiano Premete due volte . Appare il simbolo Allacciate il cordone nero al morsetto COM e il cordone rosso a “+”; Posizionate le punte di contatto sui morsetti del componente; Senso diretto Il valore della tensione sviluppata si visualizza allo schermo. 3.1.5 Misura di capacità... -
Seite 99: Misura Di Temperatura
Italiano 3.1.6 Misura di temperatura Per misurare la temperatura, procedete come segue: Posizionate il commutatore su per selezionare l’unità della scala termica Premete (° C o °F) ; Osservazione : l’unità visualizzata per difetto è in ° C. Allacciate l’adattatore per sonda di temperatura (rif. 1) ai morsetti COM e “+”... -
Seite 100: Funzioni Dei Tasti
Italiano Il valore dell’intensità misurata si visualizza allo schermo. 3.1.8 Non Contact Voltage NCV Posizionate il commutatore su Avvicinate il C.A5233 (zona di rivelazione NCV) al o ai conduttori potenzialmente sotto tensione (presenza di fase); Se presenza di tensione rete di 230V (modello Europeo), la retroilluminazione si accende in rosso;... - Seite 101 Italiano Ogni pressione… …permette di cambiare la natura della misura: AC oppure DC. breve selezionare i modi test di continuità o test diodo visualizzare la temperatura in gradi Celsius (° C) oppure Fahrenheit (° F). 3.2.2 Tasto Questo tasto permette di scegliere manualmente un calibro di misura.
- Seite 102 Italiano Ogni pressione… …permette di pressione attivare la memorizzazione breve MAXI/MINI. ogni pressione, visualizzare successivamente il valore MAXI, MINI e corrente. breve Osservazione: la grandezza MAXI si visualizza per difetto. Lunga (> 2 sec) uscire dal modo 3.2.4 Tasto Questo tasto permette di mantenere la visualizzazione del valore misurato;...
-
Seite 103: Caratteristiche
Italiano Tasto 3.2.6 Questo tasto permette di visualizzare il valore relativo mediante una referenza memorizzata quando si preme il tasto. Per esempio, se il valore memorizzato quando si preme il tasto = 10V, il valore corrente è 11,5V, la visualizzazione in modo relativo sarà... - Seite 104 Italiano mV DC Gamma Risoluzione Incertezza (±) 60 mV 0,01 mV 1 % + 12 punti 600 mV 0,1 mV 0,6 % + 2 punti V DC Gamma Risoluzione Incertezza (±) 600 mV 0.1 mV 0.6 % + 2 punti 0.001 V 60 V 0.01 V...
-
Seite 105: Duty Cycle
Italiano 4.2.3 Tensioni alternate in bassa impedenza (V AC LowZ True RMS) La impedenza d’entrata è de 270k Una bassa impedenza d’ingresso permette di affrancarsi dalle tensioni parassite dovute alla rete d’alimentazione, e di misurare una tensione alternata minimizzando gli errori. Gamma Risoluzione Incertezza (±) -
Seite 106: Test Di Continuità
Italiano 4.2.7 Test di continuità Corrente di Gamma Risoluzione Incertezza misura Segnale sonoro < 0,35 mA attivato < 100 ± 3 4.2.8 Test diodo Tensione in Correnre di Gamma Risoluzione Incertezza (±) circuito aperto misura 2,8 V 0,001 V 1 % + 2 punti <... -
Seite 107: Condizioni Ambientali
Italiano 0,001 A Fusibile rapido 1,5 % + 3 punti F10 A/600 V/50 kA 10 A* 0,01 A 6,3x32 *15 A per 60 secondi (massimo). 4.2.13 Correnti alterni (10 A AC) Gamma Risoluzione Protezione Incertezza (±) 0,001 A Fusibile rapido 40 Hz a 1 kHz F10 A/600 V/50 kA 2 % + 3 punti... -
Seite 108: Conformitá Alle Norme Internazionali
Italiano 4.6 CONFORMITÁ ALLE NORME INTERNAZIONALI Applicazione delle regole di sicurezza secondo la norma EN 61010-1-Ed.2:2001. Sicurezza elettrica : 1000V CAT III-600V CAT IV. Grado d’inquinamento 2. Doppio isolamento. Conforme alla norma EN-61326/A2:2001 Compatibilità elettromagnetica: Ambiente residenziale Resistenza Caduta libera: 1 m (secondo la norma IEC- meccanica : 68-2-32) Grado di protezione... -
Seite 109: Sostituzione Della Pila
Per le verifiche e le calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (informazioni e recapiti su richiesta), alla filiale Chauvin Arnoux del Vostro paese o al vostro agente. 5.5 RIPARAZIONE Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega d’inviare lo strumento al vostro distributore. -
Seite 110: Garanzia
Danni dovuti ad urti, cadute o a fortuito contatto con l’acqua. 7. PER ORDINARE C.A 5233 Il multimetro è consegnato con : • 1 paio di cordoni punta di contatto, rosso e nero • 1 pila 9V alcalina •... -
Seite 111: Precauciones De Uso
Español PRECAUCIONES DE USO Este instrumento cumple con la norma de seguridad IEC 61010-1 (Ed 2 – 2001) para tensiones de 600 V en categoría IV a una altitud inferior a 2.000 m y en interiores, con un grado de contaminación igual a 2 como máximo. - Seite 112 Español CATEGORÍAS DE MEDIDA Definición de las categorías de medida según la norma IEC -61010- CAT I: Circuitos no conectados directamente a la red y especialmente protegidos. Ejemplo: circuitos electrónicos protegidos. CAT II: Circuitos directamente conectados a la instalación de baja tensión.
- Seite 113 Español Usted acaba de adquirir un multímetro C.A 5233 y le agradecemos su confianza. Para conseguir las mejores prestaciones de su instrumento: Lea detenidamente este manual de instrucciones, Respete las precauciones de uso. Significado de los símbolos utilizados en el instrumento: Riesgo de peligro.
- Seite 114 Español ÍNDICE 1. PRESENTACIÓN ..............115 1.1 EL DISPLAY ................116 1.2 LAS TECLAS ................118 1.3 ELL CONMUTADOR ..............119 1.4 LOS TERMINALES ..............120 2. UTILIZACIÓN ................120 2.1 PRIMERA UTILIZACIÓN ............120 2.2 PUESTA EN SERVICIO DEL MULTÍMETRO......121 2.3 APAGADO DEL MULTÍMETRO ..........
-
Seite 115: Presentación
Español 1. PRESENTACIÓN El C.A 5233 es un multímetro digital TRMS, portátil y autónomo, especialmente diseñado para reunir en un único instrumento las diferentes funciones de medida de las siguientes magnitudes eléctricas: Voltímetro en corriente alterna de baja impedancia de entrada (medida de tensión en electricidad y electrotécnica);... -
Seite 116: El Display
Español N° Descripción Véase § Display Teclas de función Conmutador Terminales 1.1 EL DISPLAY El display permite : Una visualización de tipo analógica del parámetro medido, gracias a la barra analógica, asociada a la visualización digital de 6.000 puntos. Una lectura cómoda de la información gracias a la retroiluminación de la pantalla. - Seite 117 Español N° Función Véase § Barra analógica. Visualización (valores y unidades de medida). Naturaleza de la medida (alterna o continua). 3.2.1 Modo automático de selección del rango de 3.2.2 medida. Indicador de pila gastada. Prueba acústica de continuidad. 3.1.3 Prueba de diodo. 3.1.4 Visualización de los modos deleccionados.
-
Seite 118: Las Teclas
Español Amperio Ohmio Prefijo nano- µ Prefijo micro- Prefijo milli- Prefijo kilo- Prefijo méga- Prueba acústica de continuidad Prueba de diodo Modo No Permanente (auto apagado activado) Indicador de pila gastada 1.1.2 Rebasamiento de las capacidades de medida (O.L.) El símbolo O.L (Over Load) aparece cuando la señal medida rebasa las capacidades del rango del instrumento. -
Seite 119: Ell Conmutador
Español N° Función Véase § Selección del tipo de medida (AC o DC), 3.2.1 ° C , °F o . Activación o desactivación del auto apagado del instrumento al encenderlo. Cambio manual del rango de medida. 3.2.2 Activación o desactivación del modo MÁX./MÍN. Mantenimiento de la visualización del valor medido. -
Seite 120: Los Terminales
Español Medida de tensión en AC o DC (V) 3.1.1 Medida de tensión en AC o DC (mV) 3.1.1 Medida de resistencia 3.1.2 Prueba de continuidad 3.1.3 Prueba de diodo 3.1.4 Medida de capacidad 3.1.5 Medida de temperatura en ° C o °F 3.1.6 Medida de intensidad en AC o DC 3.1.7... -
Seite 121: Puesta En Servicio Del Multímetro
Español Con un destornillador, desatornille los cuatro tornillos a, b, c y d de la tapa (nº 1) situada en la parte posterior de la carcasa; Coloque la pila en su alojamiento (nº 2) respetando la polaridad; Atornille la tapa de la carcasa. Coloque el soporte. Figura 6 : acceso a la pila 2.2 PUESTA EN SERVICIO DEL MULTÍMETRO El conmutador está... -
Seite 122: El Soporte
Español 2.4 EL SOPORTE El soporte tiene dos posiciones, o bien colgar el multímetro (posición 1), o bien colocarlo sobre una superficie en posición inclinada (posición 2). Para cambiar la posición del soporte, proceda como se indica a continuación: Posición 1 : ponga el soporte Posición ponga hacia arriba. -
Seite 123: Funciones
Español 3. FUNCIONES 3.1 FUNCIONES DEL CONMUTADOR Para acceder a las funciones del conmutador, posicione el conmutador 3.1.1 Medida de tensión El instrumento mide : la tensión alterna con baja impedancia de entrada (V LowZ la tensión continua (DC); la tensión alterna (AC). Pou Para medir una tensión, proceda como se indica a continuación : Posicione el conmutador en... -
Seite 124: Prueba De Diodo
Español Coloque las puntas de prueba a los terminales del componente o del circuito a medir. El valor de la resistencia medida aparece en pantalla. 3.1.3 Prueba de contuidad con zumbador Atención : todas las medidas de continuidad deben realizarse con el instrumento apagado. -
Seite 125: Medida De Capacidad
Español Pulse dos veces. Aparece el símbolo Conecte el cable negro al terminal COM y el cable rojo al “+”; Coloque las puntas de prueba en los terminales del componente. Sentido directo El valor de la tensión desarrollada aparece en pantalla. 3.1.5 Medida de capacidad Atención : todas las medidas de capacidades deben realizarse... -
Seite 126: Medida De Temperatura
Español 3.1.6 Medida de temperatura Para medir la temperatura, proceda como se indica a continuación : Posicione el conmutador en para seleccionar la unidad de la escala de Pulse temperatura (°C o ° F); Observación: la unidad visualizada por defecto es el ºC. Conecte el adaptador para la sonda de temperatura (nº... -
Seite 127: Funciones De Las Teclas
El valor de la intensidad medida aparece en pantalla. 3.1.8 Non Contact Voltage NCV Posicione el conmutador en Acerque el C.A 5233 (zona de detección NCV) del (de los) conductor(es) potencialmente bajo tensión (presencia de fase). Si se detecta una tensión de red de 230 V (modelo Europeo), la retroiluminación se enciende en rojo;... - Seite 128 Español Cada pulsación… …permite cambiar la naturaleza de la medida: AC o DC. seleccionar modos prueba Corta continuidad o prueba de diodo visualizar la temperatura en grado Celsius (° C) o en grado Fahrenheit (° F). 3.2.2 Tecla Esta tecla permite elegir manualmente un rango de medida. El rango define la amplitud de medida máxima que el instrumento puede efectuar.
- Seite 129 Español Cada pulsación… …permite pulsación activar la memorización MÁX./MÍN. corta cada pulsación, visualizar sucesivamente el valor MÁX., MÍN. y corriente. corta Observación: la magnitud MÁX. se visualiza por defecto. Larga (> 2 sec) Salir del modo 3.2.4 Tecla Esta tecla permite mantener la visualización del valor medido, así...
-
Seite 130: Características
Español Tecla 3.2.6 Esta tecla permite visualizar el valor relativo a partir de una referencia memorizada. Por ejemplo, si el valor memorizado cuando se pulsa la tecla = 10 V, el valor corriente siendo de 11,5 V, la visualización en modo relativo será... - Seite 131 Español mV DC Rango Resolución Incertidumbre (±) 60 mV 0,01 mV 1 % + 12 ctas 600 mV 0,1 mV 0,6 % + 2 ctas V DC Rango Resolución Incertidumbre (±) 600 mV 0.1 mV 0.6 % + 2 ctas 0.001 V 60 V 0.01 V...
- Seite 132 Español 4.2.3 Tensiones alterna con baja impedancia (V AC LowZ True RMS) La impedancia de entrada es de 270 k . Una baja impedancia de entrada permite librarse de las tensiones parásitas debidas a la red de alimentación y medir una tensión alterna minimizando los errores.
-
Seite 133: Prueba De Continuidad
Español 4.2.7 Prueba de continuidad Corriente de Rango Resolución Incertidumbre medida Señal acústica activada < 100 < 0,35 mA ± 3 4.2.8 Prueba de diodo Incertidumbre Tensión en circuito Corriente de Rango Resolución (±) abierto medida 2,8 V 0,001 V 1 % + 2 pts <... -
Seite 134: Condiciones De Entorno
Español 0,001 A Fusible rápido 1,5 % + 3 ctas F10 A/600 V/50 kA 10 A* 0,01 A 6,3x32 *15 A durante 60 segundos como máximo. 4.2.13 Corriente alternas (10 A AC) Rango Rresolución Protección Incertidumbre (±) 0,001 A Fusible rápido 40 Hz a 1 kHz F10 A/600 V/50 kA 2 % + 3 ctas... -
Seite 135: Conformidad Con Las Normas Internacionales
Español 4.6 CONFORMIDAD CON LAS NORMAS INTERNACIONALES Aplicación de las reglas de seguridad según la norma EN -61010-1-Ed.2:2001. Seguridad eléctrica : 600V CAT-IV. Grado de contaminación 2. Doble aislamiento. Conforme a la norma EN -61326/A2:2001 Compatibilidad electromagnética : Entorno residencial Resistencia Caída libre: 1 m (según la norma IEC-68-2- mecánica :... -
Seite 136: Cambio De Pila
Les aconsejamos por lo menos una verificación anual de este instrumento. Para las verificaciones y calibraciones, contacte con nuestros laboratorios de metrología acreditados (solicítenos información y datos), con la filial Chauvin Arnoux o con el agente de su país. 5.5 REPARACIÓN Para las reparaciones ya sean en garantía y fuera de garantía,... -
Seite 137: Garantía
Daños debidos a golpes, caídas o inundaciones. 7. PARA PEDIDOS C.A 5233 Em multímetro se suministra con : • 1 par de cables con punta de prueba, rojo y negro; • 1 pila alcalina de 9 V;... - Seite 138 3 F, 3 rd Building - N° 381 Xiang De Road - 200081 SHANGHAI Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07 USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments 200 Foxborough Blvd. - Foxborough - MA 02035 Tel: (508) 698-2115 - Fax: (508) 698-2118 http://www.chauvin-arnoux.com...
