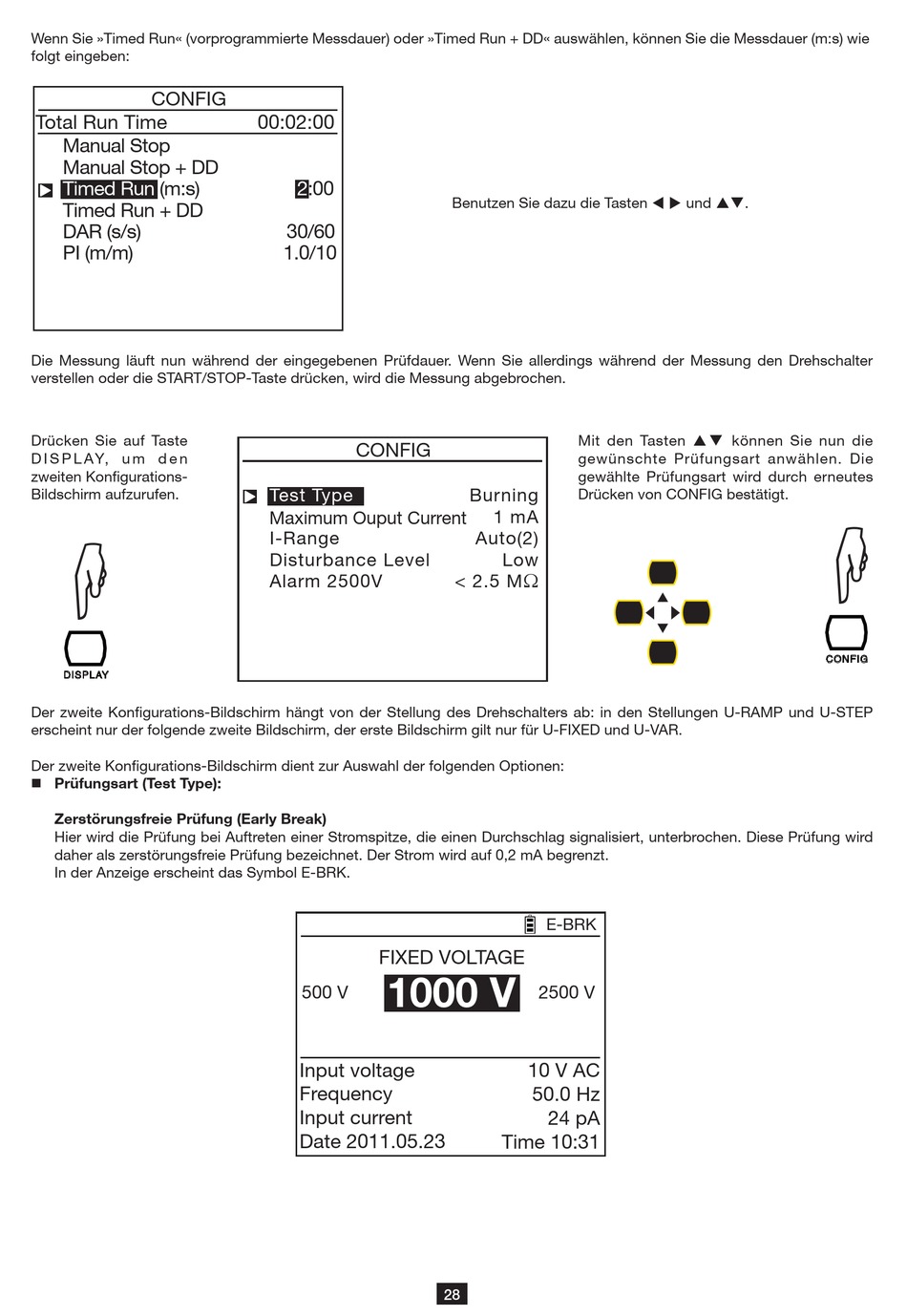

Chauvin Arnoux C.A 6550 Bedienungsanleitung Seite 28

Wenn Sie »Timed Run« (vorprogrammierte Messdauer) oder »Timed Run + DD« auswählen, können Sie die Messdauer (m:s) wie
folgt eingeben:
CONFIG
Total Run Time
Manual Stop
Manual Stop + DD
Timed Run (m:s)
Timed Run + DD
DAR (s/s)
PI (m/m)
Die Messung läuft nun während der eingegebenen Prüfdauer. Wenn Sie allerdings während der Messung den Drehschalter
verstellen oder die START/STOP-Taste drücken, wird die Messung abgebrochen.
Drücken Sie auf Taste
D I S P L AY, u m d e n
zweiten Konfigurations-
Bildschirm aufzurufen.

DISPLAY
Der zweite Konfigurations-Bildschirm hängt von der Stellung des Drehschalters ab: in den Stellungen U-RAMP und U-STEP
erscheint nur der folgende zweite Bildschirm, der erste Bildschirm gilt nur für U-FIXED und U-VAR.
Der zweite Konfigurations-Bildschirm dient zur Auswahl der folgenden Optionen:
„ Prüfungsart (Test Type):
zerstörungsfreie Prüfung (Early Break)
Hier wird die Prüfung bei Auftreten einer Stromspitze, die einen Durchschlag signalisiert, unterbrochen. Diese Prüfung wird
daher als zerstörungsfreie Prüfung bezeichnet. Der Strom wird auf 0,2 mA begrenzt.
In der Anzeige erscheint das Symbol E-BRK.
00:02:00
2:00
30/60
1.0/10
CONFIG
Test Type
Maximum Ouput Current
I-Range
Disturbance Level
Alarm 2500V
FIXED VOLTAGE
1000 V
500 V
Input voltage
Frequency
Input current
Date 2011.05.23
Benutzen Sie dazu die Tasten   und .
Mit den Tasten   können Sie nun die
gewünschte Prüfungsart anwählen. Die
gewählte Prüfungsart wird durch erneutes
Burning
Drücken von CONFIG bestätigt.
1 mA
Auto(2)
Low
Ω
< 2.5 M
E-BRK
2500 V
10 V AC
50.0 Hz
24 pA
Time 10:31
28

