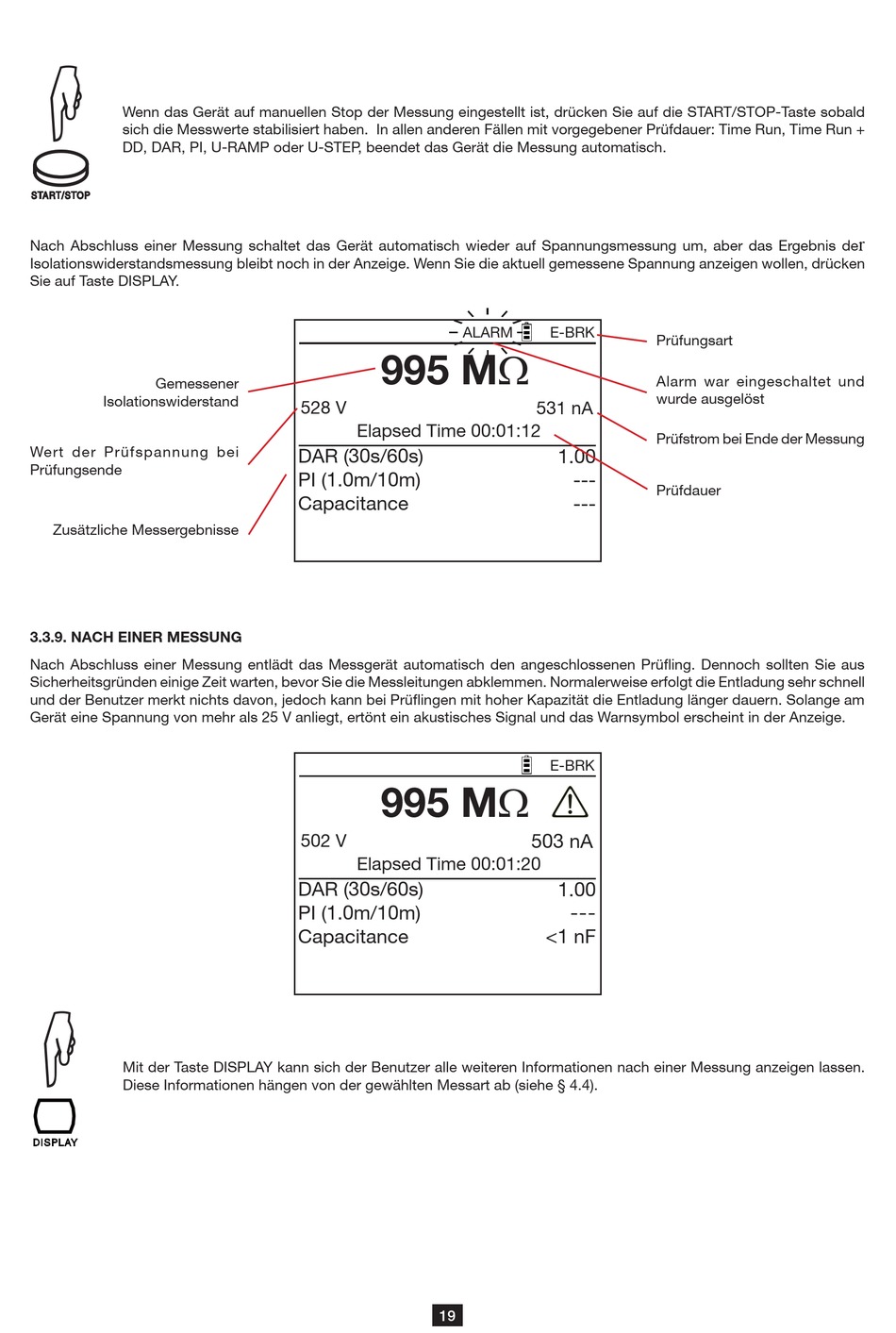

Wenn das Gerät auf manuellen Stop der Messung eingestellt ist, drücken Sie auf die START/STOP-Taste sobald
sich die Messwerte stabilisiert haben. In allen anderen Fällen mit vorgegebener Prüfdauer: Time Run, Time Run +
DD, DAR, PI, U-RAMP oder U-STEP, beendet das Gerät die Messung automatisch.
START/STOP
Nach Abschluss einer Messung schaltet das Gerät automatisch wieder auf Spannungsmessung um, aber das Ergebnis de
Isolationswiderstandsmessung bleibt noch in der Anzeige. Wenn Sie die aktuell gemessene Spannung anzeigen wollen, drücken
Sie auf Taste DISPLAY.
Gemessener
Isolationswiderstand
Wert der Prüfspannung bei
Prüfungsende
Zusätzliche Messergebnisse
3.3.9. nACH EinEr MESSUng
Nach Abschluss einer Messung entlädt das Messgerät automatisch den angeschlossenen Prüfling. Dennoch sollten Sie aus
Sicherheitsgründen einige Zeit warten, bevor Sie die Messleitungen abklemmen. Normalerweise erfolgt die Entladung sehr schnell
und der Benutzer merkt nichts davon, jedoch kann bei Prüflingen mit hoher Kapazität die Entladung länger dauern. Solange am
Gerät eine Spannung von mehr als 25 V anliegt, ertönt ein akustisches Signal und das Warnsymbol erscheint in der Anzeige.

Mit der Taste DISPLAY kann sich der Benutzer alle weiteren Informationen nach einer Messung anzeigen lassen.
Diese Informationen hängen von der gewählten Messart ab (siehe § 4.4).
DISPLAY
ALARM
995 MΩ
528 V
Elapsed Time 00:01:12
DAR (30s/60s)
PI (1.0m/10m)
Capacitance
995 MΩ
502 V
Elapsed Time 00:01:20
DAR (30s/60s)
PI (1.0m/10m)
Capacitance
19
E-BRK
Prüfungsart
Alarm war eingeschaltet und
wurde ausgelöst
531 nA
Prüfstrom bei Ende der Messung
1.00
---
Prüfdauer
---
E-BRK
503 nA
1.00
---
<1 nF
