Anschließen eines Videogerätes
Standard-Videoverbindungen

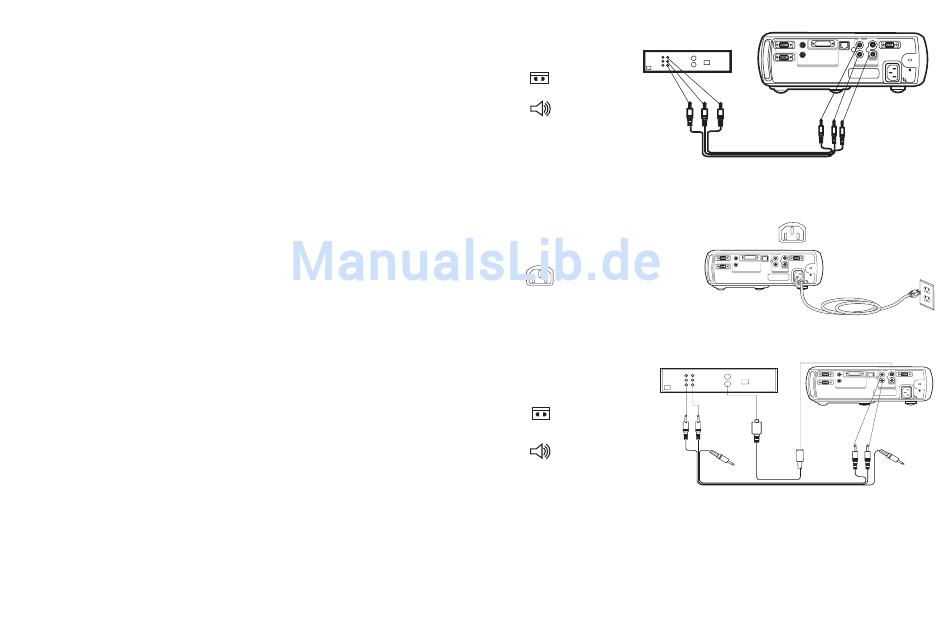

Schließen Sie den gelben Stecker des Audio-/Videokabels (A/V) an den
Videoausgang des Videogerätes an. Stecken Sie den anderen gelben Stecker
in den gelben Anschluss Video 2 des Projektors.
Schließen Sie einen weißen Stecker an den linken Audioausgang des
Videogerätes und einen roten Stecker an den rechten Ausgang des
Videogerätes an. Stecken Sie den verbleibenden weißen Stecker in den
linken Audio in (Audioeingang) des Projektors und den roten Stecker in
den rechten Audio in des Projektors.
Schließen Sie das schwarze Netzkabel an den Anschluss an der Rückseite
des Projektors und an eine Steckdose an.
HINWEIS: Verwenden Sie stets das mit dem Projektor gelieferte Netzkabel.
Optionale Videoverbindungen
Falls das Videogerät einen runden S-Video-Stecker mit vier Stiften
verwendet, verbinden Sie ein S-Videokabel (separat erhältlich) mit dem
S-Videoanschluss des Videogeräts und dem Anschluss S-Video 1 - am
Projektor. Verwenden Sie die Audiostecker des A/V-Kabels wie oben
beschrieben (die gelben Stecker des A/V-Kabels werden nicht benutzt).
A/V-Kabel anschließen
Netzkabel anschließen
S-Video anschließen und
Videokabel
13
R S-video 1
computer 1
computer 2 audio out serial control
network
audio in L video 2
audio in
monitor out
computer in video in
S-video 1
R
computer 1
audio out
computer 2 serial control
network
L
audio in video 2
audio in
monitor out
computer in video in
R S-video 1
computer 1
computer 2 audio out
network
L
audio in video 2
audio in
monitor out
computer in video in
serial control
