- Seite 1 collaboration without limits ® User’s Guide...
- Seite 2 Copyright © 2004 InFocus Corporation Wilsonville, Oregon, USA. Alle Rechte vorbehalten.
- Seite 3 Das Gerät ist ein Produkt der Klasse A und kann in Wohngebäuden Funkstörun- gen verursachen. Der Benutzer muß in diesem Fall u.U. die entsprechenden Maß- nahmen ergreifen. InFocus behält sich das Recht vor, das Produktangebot und technische Daten jederzeit und ohne Vorankündigung zu ändern.
- Seite 4 Apple Computer, Inc. IBM und PS/2 sind Warenzeichen oder einge- tragene Warenzeichen von International Business Machines, Inc. Microsoft, Windows und PowerPoint sind Warenzeichen oder eingetragene Warenzeichen von Microsoft Corporation. InFocus und LP sind Warenzeichen oder eingetragene Warenzeichen von InFocus Corporation.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzelchnis Überblick über die Sicherheit Einführung Bildauflösung Kompatibilität Auspacken des Projektors Richtlinien beim Einsatz Unterstützung Garantie Aufstellen des Projektors Anschluß an einen Computer Anschluß eines Videospielers Einschalten des Projektors Ausschalten des Projektors Einsatz des Projektors Grundlegende Bildeinstellungen Einstellen des Projektors Einsatz der Fernbedienung Verwenden der Tasten der Steuerung und Fernbedienung Verwenden der Bildschirmmenüs... - Seite 6 Anhang Zubehör AGröße des projizierten Bildes Index...
-
Seite 7: Überblick Über Die Sicherheit
ÜBERBLICK ÜBER DIE SICHERHEIT VOR dem Einsatz des neuen Projektors bitte alle Sicherheitshin- weise lesen und befolgen. Die Nichtbeachtung der Sicherheit- shinweise kann zu einer Feuer- und Stromschlaggefahr sowie zu Verletzungen führen und das Schutzsystem des Geräts beschädi- gen bzw. beeinträchtigen. Bitte alle Sicherheitshinweise aufbe- wahren. - Seite 8 Ü ü : Keine Getränke auf den Projektor stellen. Verschüttete • Vorsicht Flüssigkeit kann in den Projektor eindringen und ihn beschädi- gen. : Den Projektor nicht auf heiße Flächen stellen. Vor • Vorsicht direktem Sonnenlicht schützen. : Den Projektor wie jedes Gerät mit Glaskomponenten •...
-
Seite 9: Einführung

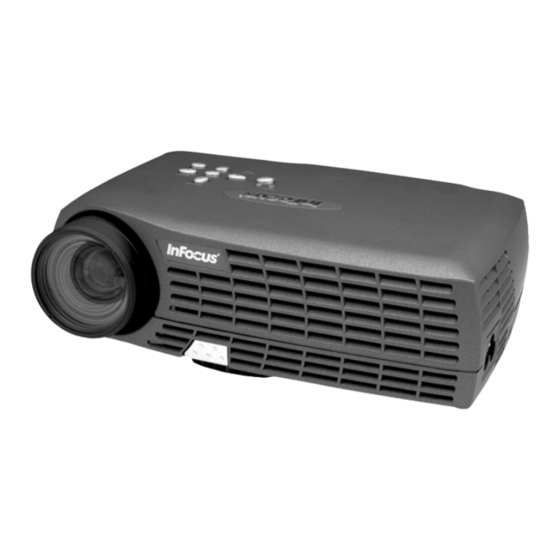

EINFÜHRUNG Der LP70+™ Multimedia-Projektor von InFocus® ist speziell für Portabilität, Connectivity und Zusammenarbeit. Der Projektor ist problemlos anzuschließen und extrem benutzerfreundlich. Bildauflösung Die Auflösung des projizierten Bildes beim LP70+ ist 1024x768. Der LP70+ kann keine Bildschirmauflösungen über 1280x1024 anzeigen. Falls die Bildschirmauflösung höher als 1280x1024 ist, muß... - Seite 10 ü BBILDUNG Inhalt des Lieferkartons Projektor + Linsenabdeckung Audio-kabel Fernbedienung Computerkabel Bedienerhandbuch, Schnellstart SCART-adapter * und Bedienerhandbuch-CD Video-kabel Netzkabel * * länderspezifische...
- Seite 11 Zoomring Steuerung Fokussierungsring BBILDUNG Seitenansicht Netzkabel Kontrolleuchte Lock BBILDUNG Seitenansicht Höhenverstellfuß Schnellauslösetaste Lautsprechers Nivellierknopf Projektionslampe BBILDUNG Seitenansicht...
-
Seite 12: Richtlinien Beim Einsatz
• Tragetasche transportieren. Die Teilenummern für diesen Kof- fer bzw. diese Tasche sind auf Seite 43 aufgeführt. Wenden Sie sich bitte zum Bestellen an Ihren InFocus Händler. Unterstützung Sie sollten bei Fragen zuerst in diesem Handbuch nachschlagen, einschließlich der Richtlinien in “Fehlerbeseitigung” auf Seite 38. -
Seite 13: Aufstellen Des Projektors
AUFSTELLEN DES PROJEKTORS 1 Den Projektor auf eine ebene Fläche stellen. Der Projektor darf maximal 1,8 m von der Netzversorgung • und vom Computer aufgestellt sein. Soll die Projektion von hinter einer Durchprojektionswand • erfolgen, den Projektor hinter der Leinwand aufstellen. Siehe Seite 26 für Informationen zum Umkehren von Bil- dern. - Seite 14 S-video Computer HINWEIS: Überprüfen Sie vor dem Fortfahren, daß der Projektor und die Geräte ausgeschaltet sind. Beim Anschließen eines Computers darf die Distanz Composite Audio video zwischen Computer und Projektor maximal 1,8 m betragen. BBILDUNG Kontrolleuchte...
-
Seite 15: Anschluß An Einen Computer
Anschluß an einen Computer Der Projektor wird mit einem Analog-Computerkabel geliefert. Wenn Ihr Computer über einen Digitalausgang verfügt, können Sie das optionale Digital-Computerkabel bestellen 1 Stecken Sie ein Ende des Computerkabels in den Anschluss „Computer“am Projektor. 2 Stecken Sie das andere Ende des Computerkabels in den vide- HINWEIS: Viele Laptop-Compu- ostecker am Computer. - Seite 16 Wenn Ihr Computer über einen USB-Anschluß verfügt und Windows 98 ausgefüht, das USB-Kabel verwenden. 1 Das Ende des Computerkabels in den Mausan- schluß am Computer stecken. HINWEIS: Eine USB-Maus wird Zum Einsatz der USB-Funktion müssen die entsprechenden USB- nur auf Computern unterstützt, Treiber auf Ihrem Computer installiert sein.
-
Seite 17: Anschluß Eines Videospielers
Anschluß eines Videospielers Wenn der Videospieler einen runden, einpoligen Composite- Video-Anschluß verwendet, werden nur das mit dem Projektor mitgelieferte Composite-Video-Kabel Wenn der Videospieler einen runden, vierpoligen S-Video- • Anschluß verwendet, wird zusätzlich zum S-Video-Kabel (Ordnung separat). 1 Den gelben Anschluß des A/V-Kabels in die Buchse “video- out”... - Seite 18 S-Video Audio Audio S-Video BBILDUNG Link des Projektors zu einem videospieler S-Video Kabel und A/V kabeln 3 Den weißen Anschluß des A/V-Kabels in die linke mit “audio out” gekennzeichnete Buchse am Videospieler stecken. Den roten Kabelanschluß in die rechte mit “audio out” gekenn- zeichnete Buchse am Videospieler stecken.
-
Seite 19: Einschalten Des Projektors
3 Drücken Sie die taste Power auf die Oberseite des Projektors. Die Lüfter starten, und die LED oben am Projektor leuchtet • grün auf. Der InFocus-Startbildschirm wird angezeigt. Nach ca. 1 Minute hat das Bild seine volle Helligkeit erreicht. 4 Den Videospieler einschalten, falls einer angeschlossen ist. - Seite 20 Entfernen Sie die Markierung von allen aktivierten Kontrollkäst- chen, und klicken Sie auf „Next“ (Weiter). Windows findet den Treiber automatisch. Wenn dieser Treiber entfernt wurde, laden Sie ihn von der CD mit dem Windows-Betriebssystem. Wenn Windows den Treiber findet, können Sie ihn installieren. Klicken Sie auf „Next“...
- Seite 21 Klicken Sie auf „Finish“ (Weiter), wenn die Installation abge- schlossen ist. 6 Das Computerbild sollte auf der Projektionsleinwand ange- zeigt werden. Bei einer aktiven Videoquelle auf die Taste Source/Select auf der Steuerung drücken, um das Computer- bild anzuzeigen. Sicherstellen, daß der externe Videoanschluß des Laptops •...
-
Seite 22: Ausschalten Des Projektors
Ausschalten des Projektors Um den Projektor auszuschalten, drücken Sie die Taste Power (Ein/Aus). Ein Dialogfeld wird angezeigt, das Sie zur Bestäti- gung auffordert. Drücken Sie die Taste erneut, um die Power Lampe auszuschalten. Die Lampe wird ausgeschaltet, und die LED blinkt eine Minute lang orange. Die Lüfter laufen weiterhin, um die Lampe abzukühlen. -
Seite 23: Einsatz Des Projektors
EINSATZ DES PROJEKTORS In diesem Abschnitt wird beschrieben, wie der Projektor eingesetzt wird und wie Änderungen vorgenommen werden. Dieser Abschnitt dient ebenfalls als Referenz für die Tasten der Steuerung und Fernbedienung und für die Optionen der Bildschirmmenüs. Grundlegende Bildeinstellungen 1 Sicherstellen, daß die Geräte in der richtigen Reihenfolge ein- geschaltet wurden (Seite 13). - Seite 24 Der Projektor verfügt über einen selbsteinrastenden Höhenverstellfuß und eine Schnellauslösetaste zur Höheneinstellung. 1 Die Schnellauslösetaste gedrückt halten (Abbildung 11). 2 Wenn der Projektor die gewünschte Höhe hat, die Taste los- lassen und den Höhenverstellfuß in der Position einrasten las- sen. Schnellauslösetaste zur Höheneinstellung Nivellierknopf...
-
Seite 25: Einsatz Der Fernbedienung
Einsatz der Fernbedienung Zur Steuerung der Vorwärts- und Rückwärtstasten über die Fernbedienung, muß der Mausanschluss am Computerkabel mit dem Computer verbunden werden. Mit der Fernbedienung direkt auf die Projektionsleinwand oder auf die Vorderseite des Projektors zeigen (nicht auf den Computer). Der optimale Betriebsbereich ist ca. 9 m. Wenn mit der Fernbedienung auf die Projektionsleinwand gezeigt wird, darf der Abstand zur Leinwand und zurück zum Projektor maximal 9 m betragen. -
Seite 26: Verwenden Der Tasten Der Steuerung Und Fernbedienung
Verwenden der Tasten der Steuerung und Fernbedienung Während die Menüs angezeigt werden, dienen die Tasten auf dem Tastenfeld und die Pfeiltasten auf Keystone Volume der Fernbedienung zur Menünavigation und Einstellung, und die Taste (Auswahl) auf dem Tastenfeld fungieren als Select Wahltasten. - Seite 27 Pfeiltasten Verwenden Sie diese Tasten, um durch die Bildschirmmenüs zu navigieren und Einstellungen an ihnen vorzunehmen. Siehe “Verwenden der Bildschirmmenüs” auf Seite 22. Keystone Diese Option wird verwendet, um bei einem geänderten Projekti- onswinkel ein rechteckiges Bild beizubehalten. 1 Drücken Sie die Taste Aufwärtspfeile, um den oberen keystone Teil des Bildes zu reduzieren, und drücken Sie die Taste...
-
Seite 28: Verwenden Der Bildschirmmenüs
Verwenden der Bildschirmmenüs Der Projektor verfügt über sechs Menüs, die Bildeinstelllungen und zahlreiche Einstellungsänderungen ermöglichen. Die meisten dieser Einstellungen sind nicht direkt über die Steuerung möglich. Drücken Sie auf dem Tastenfeld die Taste , um die Menu Bildschirmmenüs zu öffnen. Das Menü „Basic“ (Stand. Einst.) HINWEIS: Manche Menüele- wird angezeigt, und die Tasten auf dem... -
Seite 29: Menü Stand. Einst
Menü Stand. Einst. BBILDUNG Menü Stand. Einst. Kontrast Die Bedienelemente für Kontrast steuern den Unterschied zwischen den hellsten und den dunkelsten Bereichen des Bildes. Die Kontrasteinstellung ändert den Anteil von Schwarz und Weiß in einem Bild. 1 Verwenden Sie die Auf- und Abwärtspfeile, um Kontrast her- vorzuheben. - Seite 30 Weissniveau Erhöht die Helligkeit von Weiß im Bereich von 100%. Trapez Diese Option wird verwendet, um bei einem geänderten Projekti- onswinkel ein rechteckiges Bild beizubehalten. Siehe Seite 21. 1 Verwenden Sie die Auf- und Abwärtspfeile, um Keystone hervorzuheben. Drücken Sie , und verwenden Source/Select Sie die Links- und Rechtspfeile, um den Keystone auf dem...
-
Seite 31: Menü Setup
Menü Setup BBILDUNG Menü Setup und Bild Menü Bild : Die Standardeinstellung ist „4:3“. Klicken Sie auf • Bildformat „16:9“, wenn Sie Videos im Breitwandformat anzeigen. Heben Sie Bildformat hervor, drücken Sie , verwenden Source/Select Sie die Auf- und Abwärtspfeile, um die Auswahl hervorzuhe- ben, drücken Sie , und drücken Sie dann auf den Source/Select... -
Seite 32: Menü System
Menü System Aktivieren bzw. deaktivieren Sie die Funktionen im Menü „System“, indem Sie diese hervorheben und Source/Select drücken. Ein markiertes Kontrollkästchen zeigt an, dass die Funktion aktiviert ist; ein leeres Kontrollkästchen zeigt an, dass die Funktion deaktiviert ist. BBILDUNG Menü System Rückprojektion: Bei Auswahl von kehrt der •... -
Seite 33: Menü Sprache
Menü Sprache Die Bildschirmmenüs können auf Deutsch, Englisch, Französisch, Spanisch, Norsk, Italiano, Nederlands, Portuguese, Chinesisch, und Japanisch angezeigt werden. BBILDUNG Menü Sprache Menü Effekt Mit diesem Menü können Sie der Taste auf der Effect Fernbedienung einen anderen Effekt zuordnen. Der Standardeffekt ist die Vergrößerung. -
Seite 34: Menü Service
: Dieser Effekt schaltet den Ton aus. • Stumm : Wenn Sie Videos im Breitwandformat anzeigen. • 16:9 : picture in der picture. • Bild in bild Menü Service BBILDUNG Menü Service : Diese Funktion setzt alle Optionen auf die •... -
Seite 35: Menü Logo Auswahl
Menü Logo Auswahl Sie können mithilfe dieses Menüs einen leeren blauen oder schwarzen Bildschirm anstelle des standardmäßigen InFocus- Bildschirms anzeigen, wenn keine Quelle erkannt wird. Sie kön- nen ebenfalls ein anwenderspezifisches Logo erfassen und anzei- gen. BBILDUNG Menü Logo Auswahl Um ein anwenderspezifisches Logo zu erfassen, wählen Sie... - Seite 36 (Picture in Picture=Bild im Bild) ermöglicht das Einblenden eines kleinen Fensters, das die Videoquelle anzeigt, über das große Computerquellenfenster. Sie müssen sowohl eine Computer- als auch eine Videoquelle angeschlossen haben, um PiP einzusetzen. Im kleinen PiP-Fenster können Sie kein Computerbild anzeigen, lediglich ein Videobild.
-
Seite 37: Wartung Und Fehlerbeseitigung
WARTUNG UND FEHLERBESEITIGUNG Dieser Abschnitt beschreibt folgendes: Reinigen der Linse • Auswechseln der Projektionslampe • Austauschen der Batterien in der Fernbedienung • Verwenden des Lock • Fehlerbeseitigung am Projektor • Reinigen der Linse Folgende Schritte zum Reinigen der Projektionslinse ausführen: 1 Ein nicht scheuerndes Reinigungsmittel für Kameras auf ein trockenes, sauberes Tuch auftragen. -
Seite 38: Ersetzen Der Projektionslampe
60 Minuten abkühlen damit an, dass die Lampe ausgewechselt werden sollte. Ein lassen, bevor die Abdeckung des neues Lampenmodul kann beim InFocus Händler bestellt wer- Lampenmoduls geöffnet wird. Nie- den. Weitere Informationen sind unter “Zubehör” auf Seite 43 zu finden. - Seite 39 WARNUNG: Das Lampen- modul nicht fallenlassen oder die Glühlampe anfassen! Das Glas könnte zerbrechen und zu Verlet- zungen führen. BBILDUNG Die Lampenabdeckung abziehen und entfernen 5 Das Lampenmodul herauszuziehen. BBILDUNG Lampenmodul herauszuziehen 6 Das neue Lampenmodul installieren. Umweltfreundlich entsorgen. Dabei auf die korrekte Ausrichtung der Anschlüsse achten.
-
Seite 40: Ersetzen Der Batterien In Der Fernbedienung
Ersetzen der Batterien in der Fernbedienung Die Lebensdauer der Batterien hängt davon ab, wie oft und wie lange die Fernbedienung benutzt wird. Ein geringer Wirkung- skreis oder Fehlfunktionen bei Benutzung der Fernbedienung sind Anzeichen einer zu niedrigen Ladung der Batterien. Folgende Schritte zum Ersetzen der Batterien ausführen: 1 Halten Sie die Fernbedienung mit der Vorderseite nach unten in der Hand. -
Seite 41: Einsatz Des Sicherheitsverriegelung
Einsatz des Sicherheitsverriegelung Der Projektor hat einen Anschluß zum Anschluß an ein Security System (Abbildung 26). Weitere Informationen zur Sicherheit des Projektors sind im Lieferumfang des Sicherheitssystems enthalten. lock BBILDUNG Installation des Lock... -
Seite 42: Fehlerbeseitigung
Fehlerbeseitigung Die Lampe-LED oben auf dem Projektor (Abbildung 11 auf Seite 18) macht Sie auf bestimmte Probleme aufmerksam. Eine kontinuierliche rote Alarm-LED zeigt an, dass die • Lampe ausgewechselt werden muss. Siehe Seite 31. Eine blinkende rote Alarm-LED zeigt eine Überhitzung des •... - Seite 43 Problem: Farbe oder Text wird nicht projiziert Die Helligkeit muß u.U. eingestellt werden, bis der Text sicht- • bar wird. Siehe “Helligkeit” auf Seite 23. Problem: Leinwandauflösung nicht akzeptabel Sicherstellen, daß die Grafikkarte des Computers auf eine max- • imale Auflösung von 1280x1024 eingestellt ist. Problem: Bild auf der Leinwand nicht zentriert Den Projektor zur Neupositionierung des Bildes verschieben.
- Seite 44 Problem: Bild ist zu breit oder zu schmal für die Leinwand Den Zoom einstellen bzw. die Positionierung des Projektors • ändern. Die Auflösung der Grafikkarte einstellen, falls diese größer als • 1280x1024 Pixel ist. Problem: Bild ist unscharf Die Projektionslinse zur Fokussierung des Bildes drehen. •...
- Seite 45 Lampe zur Folge haben. Den Projektor ausstecken, mindestens 60 Sekunden warten und dann wieder einstecken. Sicherstellen, daß die Öffnungen nicht blockiert sind. • Die aktuellsten Informationen zur Fehlerbehebung sind auf unserer Website http://www.infocus.com/service im Bereich “Service and Support” zu finden.
-
Seite 47: Anhang
ANHANG Zubehör HINWEIS: Nur von InFocus Standardzubehör (im Lieferumfang des projektor enthalten) Part Number genehmigtes Zubehör verwenden. Schnellstart Karte 009-0640-xx Andere Produkte wurden mit dem Bedienerhandbuch 010-0525-xx projektor nicht getestet. Online-Benutzerhandbuch CD-ROM 010-0526-xx Projektor-Kasten 110-0342-xx Versandkarton 110-0520-xx Computerkabell 210-0232-xx A/V kabel... -
Seite 48: Agröße Des Projizierten Bildes
Die Größe des projizierten Bildes läßt sich anhand der der Tabel- len bestimmen. Tabelle 1: HINWEIS: Sie finden auf unserer Bild-Größe, Breite und Höhe für Objektiv an der maximalen Website www.infocus.com im Bild-Größe Bereich “Service and Support” Entfernung zur unter “Technical Library” einen... -
Seite 49: Index
INDEX Color temperature 26 Composite-Video-Kabel anschließen 11 Aktivierungsbefehle für Laptop-Com- Computer puter 44 anschließen 9 Anschließen Computer, kompatibel 1 Videospieler 11–12 Anschluß Effect button 21 Computer 9–10 Einfrieren 29 Netzkabel 13 Einsatz 37 Anwendung 26 Einsatz der Fernbedienung 19 Anzeigen Einschalten des projektor 13 Bildschirmmenüs 20 Einschaltreihenfolge 39... - Seite 50 Monitor, projizierte Farben stimmen Kabel nicht überein 40 Analog-Computerkabel 9, 43 Bestellinformationen 43 Netzkabel Composite-Video-Kabel 11 anschließen 13 Kompatibilität Netzschalter 16 IBM-kompatibel 1 Macintosh 1 Kontrast, einstellen 24 on-screen menus changing language of 28, 29 OSD Verbergen 27 Lampe Bestellinformationen 43 Ersetzen 34 PiP 29 unerwartetes Ausschalten 41...
