- Seite 1 All manuals and user guides at all-guides.com Installation Guide LP 425 Series Ceiling Mount Installation Guide LP 425 Series Installationhandbuch zur Deckenbefestigung English ... . .1 Deutsch ..13...
- Seite 2 All manuals and user guides at all-guides.com 010-0186-00 Copyright © 1998 by In Focus, Inc. Wilsonville, Oregon. All rights reserved. Copyright © 1998 by In Focus, Inc. Wilsonville, Oregon, USA. Alle Rechte vorbehalten.

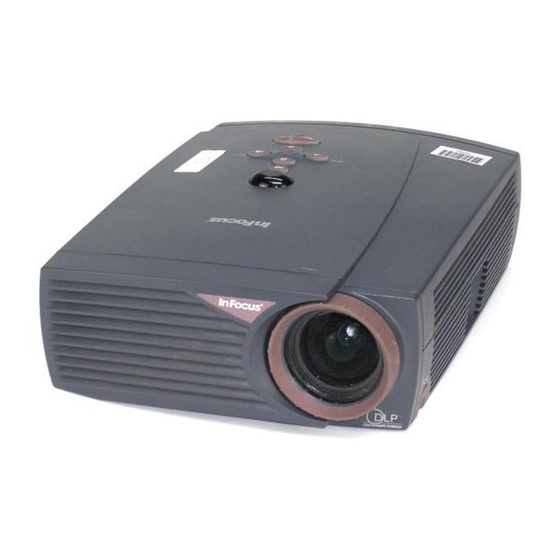

- Seite 3 All manuals and user guides at all-guides.com CEILING MOUNT INSTALLATION GUIDE The LP 425 LiteMount makes it easy to hang your projector from the ceiling for fixed installa- tion use in meeting, auditorium and training room settings. A unique quick-release feature allows you to take the projector down in seconds to replace the lamp or move the projector to another location.
- Seite 4 All manuals and user guides at all-guides.com P l a c i n g t h e P r o j e c t o r Placing the Projector Refer to the LP 425 User’s Guide for image dis- tances and sizes to determine where to install the ceiling mount to meet your projection needs.
- Seite 5 All manuals and user guides at all-guides.com Install the Ceiling Mount Base Box on the Ceiling Instructions for installing the ceiling mount on the LiteMount False Ceiling Plate and the Lite- WARNING: The ceiling Mount Pipe Tubing Extension are given in this structure must be able to installation guide.
- Seite 6 All manuals and user guides at all-guides.com I n s t a l l t h e C e i l i n g M o u n t B a s e B o x o n t h e C e i l i n g 3 Place the ceiling plate or pipe extension in the ceiling so that the base box hangs down into the room.
- Seite 7 All manuals and user guides at all-guides.com false ceiling plate make sure this surface faces front IGURE Install the base box to the LiteMount Pipe Tubing Extension...
- Seite 8 All manuals and user guides at all-guides.com A t t a c h t h e M o u n t i n g P l a t e t o t h e P r o j e c t o r Attach the Mounting Plate to the Projector 1 Set the projector on a table with the bottom side up.
- Seite 9 All manuals and user guides at all-guides.com Hang the Projector on the Ceiling 1 Loosely install the 12 mm knurled knobs, flat washers, and conical spacers to the 2 hinge pins on the base box (Figure 4). spacer washer knurled knob slide projector bracket here between the base box and the spacer...
- Seite 10 All manuals and user guides at all-guides.com H a n g t h e P r o j e c t o r o n t h e C e i l i n g IGURE Install the projector in the ceiling base box 4 Insert the remaining two 12 mm knurled knobs through the rear slots in the mounting bracket and into the threaded holes on the...
- Seite 11 All manuals and user guides at all-guides.com 5 Adjust the angle of the projector so that it will project correctly. Refer to your LP 425 User’s Guide for detailed information on projection angles and image sizes. 6 Tighten all the knurled knobs to secure the projector in position.
-
Seite 12: Adjusting The Image
All manuals and user guides at all-guides.com I n v e r t i n g t h e I m a g e When you need to remove the projector or replace the lamp: 1 Disconnect all cables. 2 Hold the projector from underneath. 3 Remove the knurled knob that holds the pro- jector to the mounting plate. - Seite 13 All manuals and user guides at all-guides.com Limited Warranty In Focus Inc. warrants that each “ceiling mount” sold hereunder will conform to and function in accordance with the written specifications of In Focus. Said limited warranty shall apply only to the first person or entity that purchases the Product for personal or business use and not for the purpose of distribution or resale.
- Seite 14 All manuals and user guides at all-guides.com...
- Seite 15 All manuals and user guides at all-guides.com INSTALLATIONSANLEITUNG FÜR DIE DECKENBEFESTIGUNG Mit dem LiteMount der LP-Serie 425 können Sie Ihren Projektor mühelos zur permanenten Verwendung in Besprechungs-, Vortrags- und Schulungsräumen an der Decke befestigen. Sie müssen die Eignung dieses Produkts für den beabsichtigten Verwendungszweck überprüfen WARNUNG: Diese und übernehmen das gesamte Risiko und die...
- Seite 16 All manuals and user guides at all-guides.com P l a z i e r u n g d e s P r o j e k t o r s Plazierung des Projektors Um die optimale Deckenbefestigungsposition für Ihre Projektionsansprüche zu bestimmen, schlagen Sie bitte die Bildentfernung, die Bild- größe und den Projektionswinkel im LP 425 Benutzerhandbuch nach.
- Seite 17 All manuals and user guides at all-guides.com Den Deckenbefestigungssockel an der Decke montieren Anweisungen für die Montage der Deckenbefe- stigung auf der LiteMount-Zwischendecken- WARNUNG: Die Dek- platte und der LiteMount-Rohrverlängerung kenstruktur muß minde- sind in der vorliegenden Installationsanleitung stens das fünffache enthalten.
- Seite 18 All manuals and user guides at all-guides.com L i e f e r u m f a n g 3 Montieren Sie die Deckenplatte bzw. die Rohrverlängerung so an der Decke, daß der Sockel in den Raum herabhängt. 4 Führen Sie die Projektorkabel durch die öffnung in der Decke.
- Seite 19 All manuals and user guides at all-guides.com Sockelvorderseite nach vorne zur Leinwand gerichtet BBILDUNG Befestigung des Sockels an der LiteMount-Rohrverlängerung...
- Seite 20 All manuals and user guides at all-guides.com L i e f e r u m f a n g Die Montageplatte am Projektor befestigen 1 Stellen Sie den Projektor mit der Unterseite nach oben auf einen Tisch. Richten Sie die Löcher in der Montageplatte an den Löchern im Projektor aus.
- Seite 21 All manuals and user guides at all-guides.com Den Projektor an der Decke aufhängen 1 Stecken Sie die Rändelknopf, Unterlegschei- ben und Abstandshalter an jeder Seite des Sockels zusammen, wie in Abbildung 4 gezeigt. Abstandshalter Unterlegscheibe Rändelknopf Projektorbügel hier schieben BBILDUNG Anbringung von Rändelknopf an der Seite des Sockels 2 Heben Sie den Projektor vorsichtig hoch, und drehen Sie ihn um, so daß...
- Seite 22 All manuals and user guides at all-guides.com L i e f e r u m f a n g BBILDUNG Befestigung des Projektors am Deckensockel 4 Setzen Sie die beiden letzten 12-mm-Rändel- knopf durch die Schlitze im Befestigungsbü- gel in die Löcher auf der Sockelseite ein. Ziehen Sie sie von Hand an.
- Seite 23 All manuals and user guides at all-guides.com 5 Stellen Sie den Winkel des Projektors so ein, daß Bilder ordnungsgemäß projiziert werden. 6 Ziehen Sie die Rändelknopf an, um den Pro- jektor in der gewünschten Position zu befesti- gen. 7 Überprüfen Sie alle Befestigungsteile, um sich zu vergewissern, daß...
-
Seite 24: Das Bild Einstellen
All manuals and user guides at all-guides.com D a s B i l d i n v e r t i e r e n So die Lampe austauschen: 1 Halten Sie den Projektor von unten fest. 2 Entfernen Sie den Rändelknopf, mit dem der Projektor an der Befestigungsplatte montiert ist. -
Seite 25: Eingeschränkte Garantie
All manuals and user guides at all-guides.com Eingeschränkte Garantie In Focus Inc. garantiert, daß jede Deckenbefestigung ("Produkt"), die unter dieser Garantie verkauft wird, den schriftlichen Spezifikationen von In Focus entspricht und dementsprechend funktioniert. Die einge- schränkte Garantie gilt nur für die erste Person bzw. Organisation, die das Produkt zur persönlichen bzw. - Seite 26 All manuals and user guides at all-guides.com 27700B SW Parkway Avenue 9 Raffles Place Planetenweg 91 #27-01 Republic Plaza Wilsonville, OR 97070-9215 USA NL-2132 HL Singapore 048619 1-800-294-6400 Hoofddorp, The Netherlands 65-334-9005 31-23-5540300 http://www.infocus.com 010-0186-00 (English-Deutsch)
