Kabelsätze für die Motorsteuerung
Für Roboteranwendungen, bei denen die Kabel nicht nur
stark gebogen, sondern auch gedreht werden. Diese Kabel
sind aus Olflex 900 Roboterkabeln hergestellt, die speziell
für eine erhöhte Verdrehungsbelastung ausgelegt sind. Die
Kabel müssen gemeinsam mit dem 16,8 m langen Motor-
kabel verwendet werden.
STECKER
Abb. 32
Zubehör
Teile-Nr. 233123, 233124, 233125
WEISS
BRAUN
GRÜN
GELB
GRAU
ROT 1
ROT 2
ROT 3
GRÜN/GELB

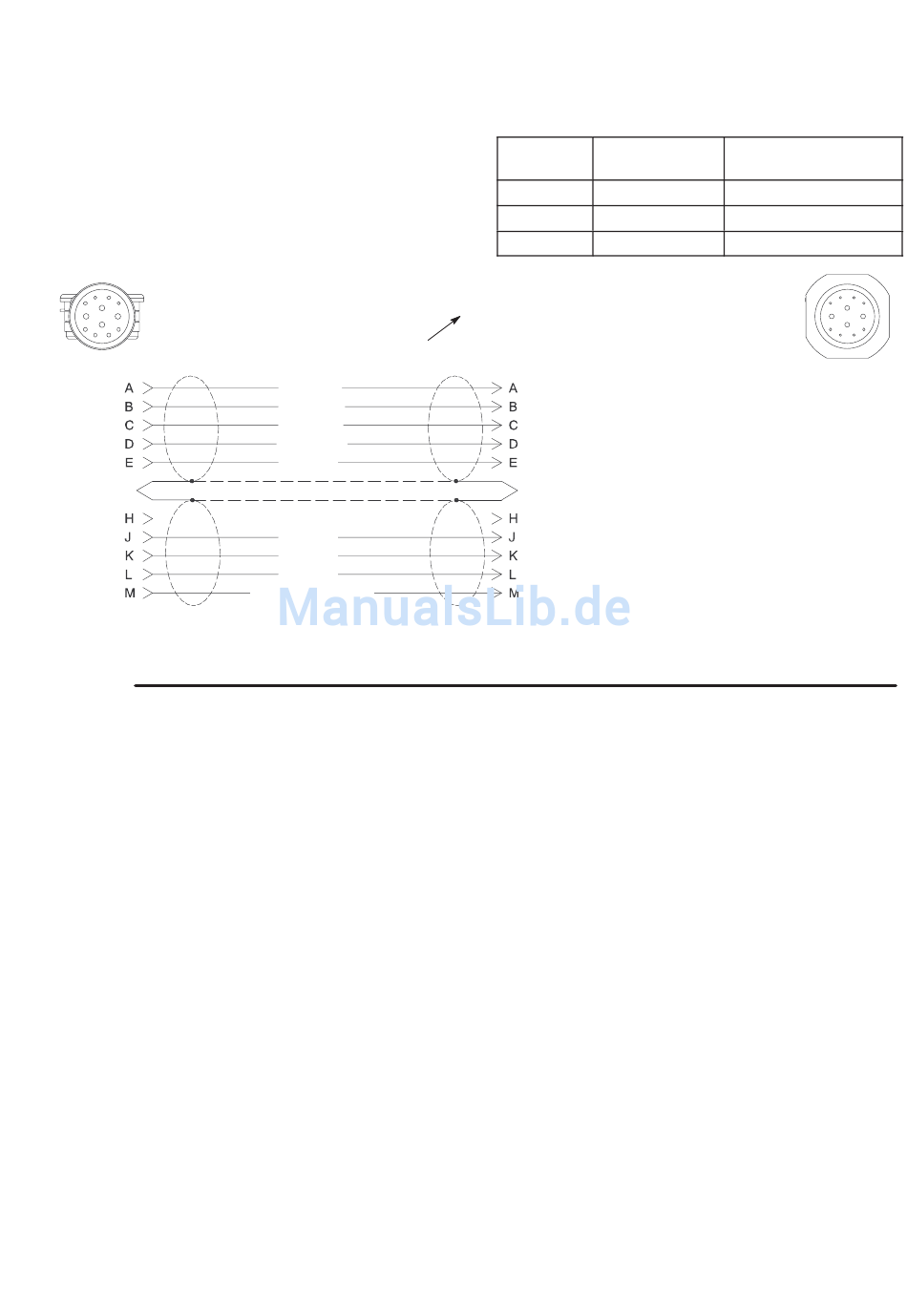

ANSCHLUSSDIAGRAMM
Tabelle 6. Kabel der Motorsteuerung
Teile-
nummer
Länge
233125
1,8 m
233124
2,7 m
233123
4,6 m
FUNKTION
V+
SENSOR 1
SENSOR 2
SENSOR 3
V-
ABSCHIRMUNG MIT STECKERGEHÄUSE VERBUNDEN
ABSCHIRMUNG MIT STECKERGEHÄUSE VERBUNDEN
MOTOR PH. A
MOTOR PH. B
MOTOR PH. C
ERDE
Bezeichnung
Motorkabelgruppe
Motorkabelgruppe
Motorkabelgruppe
PIN
8031A
310554
51
