Druckluftleitung
FA 200-1
Druckluftleitung
Messkammer
Kapillar-
leitung
FA 200-1
Normanschluss

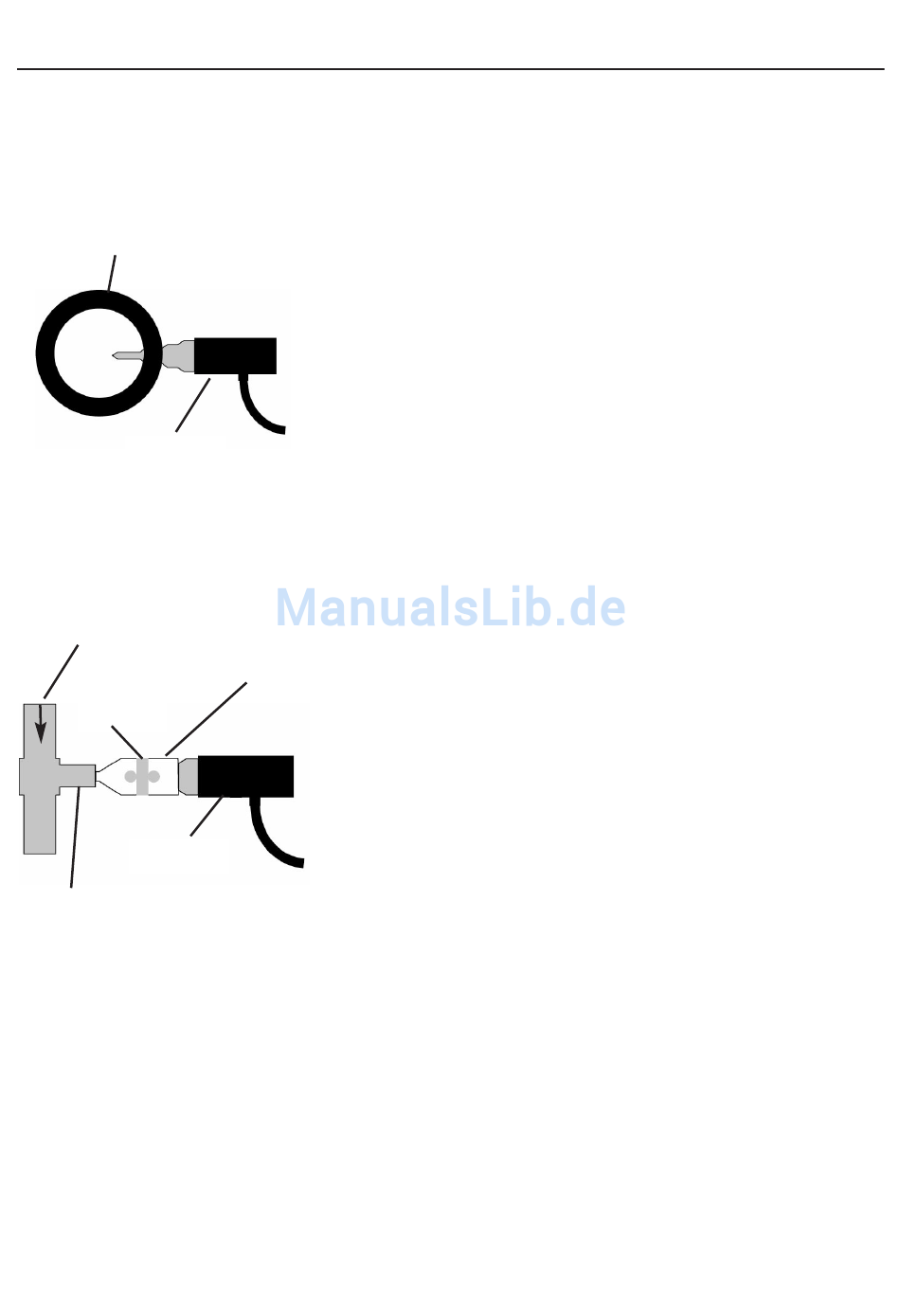

Fühler mit dem G 1/2"-Gewinde druckdicht mittig oder
oben in die zu messende Druckluftleitung einschrauben.
Darauf achten, dass dicht am Druckluftstrom gemessen
wird. Bei Sackleitungen und nicht strömender Druckluft
ergeben sich sehr lange Reaktionszeiten für den Feuchte-
messwert. Es emphielt sich nach Trocknen der Druckluft
und allen Bypassleitungen oder auch bei kritischen
Druckluft-Verbrauchern die Installation durchzuführen
Fühler mit dem G 1/2"-Gewinde in die Messkammer ein-
schrauben. Messkammer verbinden mit der Druckluft-
leitung über einen Kugelhahn und eventuell eine diffu-
sionsdichte Anschlussleitung (max. 5 m). Bei öl- und
schmutzhaltiger Druckluft einen Vorfilter 40 µm vor der
Messkammer installieren. Über die Kapillarleitung der
Messkammer strömt kontinuierlich etwas Druckluft ab
(bei 7 bar ca. 1 l/min expandiert). Die Reaktionszeiten
für den Feuchtemesswert sind kürzer als bei der direkten
Montage.
5

Installation

Direkt im Druckluftnetz

Indirekt im Druckluftnetz
