Verwandte Anleitungen für testo 206-pH1
Inhaltszusammenfassung für testo 206-pH1

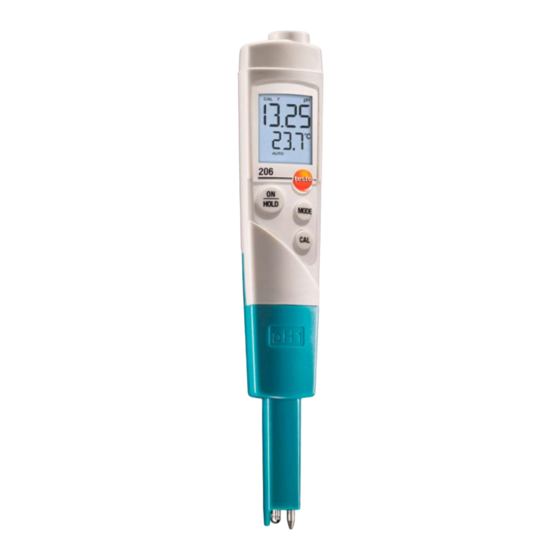

- Seite 1 206 pH- / Temperatur-Messgerät Bedienungsanleitung Instruction manual 8187 information www. .com...
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein- setzen. Bewahren Sie dieses Dokument griffbereit auf, um bei Bedarf nachschlagen zu können. Kennzeichnungen Darstellung Bedeutung Bemerkungen Warnhinweis: Warnung! Warnhinweis aufmerksam... -
Seite 3: Inhaltsverzeichnis
Inhalt 3 Inhalt Allgemeine Hinweise ............2 Inhalt ................3 1. Sicherheitshinweise ............4 2. Bestimmungsgemäße Verwendung ........5 3. Produktbeschreibung............6 3.1 Anzeige- und Bedienelemente ............6 3.2 Sonden- / BNC- Module..............6 3.3 Spannungsversorgung ................7 3.4 TopSafe ....................7 3.5 Aufbewahrungskappe................7 3.5 Wand- / Transporthalterung ..............7 4. -
Seite 4: Sicherheitshinweise
Handlungsschritte halten. Aus Sicherheitsgründen nur Original-Ersatzteile von Testo verwenden. Fachgerecht entsorgen: Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umweltschonende Entsorgung. 8187 information www. -
Seite 5: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung 5 2. Bestimmungsgemäße Verwendung Das testo 206 ist ein handliches Messgerät zur stichproben- artigen Messung von pH-Wert und Temperatur. Abhängig vom verwendeten Sonden- / BNC- Modul besitzt es unterschiedliche Einsatzbereiche. testo 206 mit Tauchsonde pH1 Messung von flüssigen Medien in den Bereichen: ·... -
Seite 6: Produktbeschreibung
3. Produktbeschreibung 3. Produktbeschreibung 3.1 Anzeige- und Bedienelemente D D i i s s p p l l a a y y M M O O D D E E : : Funktion wechseln, O O N N / / H H O O L L D D : : Modus “Manuelle Temperatur- Ein- / Ausschalten, kompensation”... -
Seite 7: Spannungsversorgung
3. Produktbeschreibung 7 3.3 Spannungsversorgung Die Spannungsversorgung erfolgt über eine Knopfzelle (Typ CR2032, 3V; im Lieferumfang). 3.4 TopSafe Das TopSafe schützt das Gerät vor Feuchtigkeit und mechanischer Bean- spruchung (Schläge). Wir empfehlen das TopSafe immer zu verwenden. Die Schutzklasse IP68 wird erreicht, wenn das Gerät in das TopSafe ein- gelegt ist und dieses verschlossen ist. -
Seite 8: Inbetriebnahme
4. Inbetriebnahme 4. Inbetriebnahme 4.1 Batterie einlegen 1 Verschlusskappe des TopSafe öffnen und Gerät herausziehen. 2 Batteriefach auf der Rückseite des Gerätes öffnen. 3 Knopfzelle (Typ CR2032, 3V) einlegen. Der Pluspol (+) muss sichtbar sein. 4 Batteriefach schließen. 5 Schutzstreifen an der Oberseite der Aufbewahrungkappe abziehen. - Seite 9 5. Bedienung 9 Funktion Beschreibung Einstellmöglichkeiten Auto Off (AUTO OFF) Gerät schaltet nach10min ohne On (eingeschaltet) oder OFF (ausgeschaltet) Tastenbetätigung selbständig Beeper (bP) Hinweiston (Tastenbestätigung, On (eingeschaltet) oder stabiler Messwert erreicht bei OFF (ausgeschaltet) eingeschalteter Auto Hold- Funktion) * Änderung geringer 0,02pH in 20s Der Einstellvorgang kann durch Ausschalten des Gerätes abgebrochen werden.
-
Seite 10: Messen
5. Bedienung 5.3 Messen Gerät vorbereiten Bleiben beim Herausziehen der Sonde aus der Aufbe- wahrungskappe größere Mengen Elektrolyt-Gel an der Sonde haften, ist dies ein Zeichen dafür, dass das Gel verbraucht ist. Aufbewahrungskappe erneuern. pH-Sonde vor und nach jeder Messung mit gering konzen- trierter Seifenlauge und anschließend mit Leitungswasser abspülen (Wassertemperatur unter 40 °C). -
Seite 11: Gerät Kalibrieren
(Testo-Puffer: siehe Etikett). Das Gerät ist eingeschaltet und befindet sich im Messmodus. 1 Kalibriermodus öffnen: - testo 206-pH3 mit pH-Sonde ohne Temperatursensor: Es wird für 2s der eingestellte Temperaturwert für die manuelle Tempe- raturkompensation angezeigt. Der Wert muss der Temperatur der Pufferlösung entsprechen. - Seite 12 5. Bedienung 2 Kalibrierpunkt überspringen: MODE -o o der- Sonde in die Pufferlösung eintauchen und Kalibrierung starten: - Das Gerät wartet auf einen stabilen Messwert : AUTO blinkt. - Ist ein stabiler Messwert vorhanden (Änderung geringer 0,02pH in 20s), wird der Kalibrierpunkt kalibriert und das Gerät wechselt zum nächsten Kalibrierpunkt (falls vor- handen) bzw.
-
Seite 13: Wartung Und Pflege
6. Wartung und Pflege 13 6. Wartung und Pflege 6.1 Elektrolyt-Gel prüfen Elektrolyt-Gel der Aufbewahrungskappe regelmäßig auf Verunreinigungen und ausreichenden Füllstand prüfen. Bei Bedarf Aufbewahrungskappe erneuern. 6.2 Gehäuse / TopSafe reinigen Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifenlauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden! Das TopSafe kann zur Reinigung in die Spülmaschine gegeben werden. -
Seite 14: Fragen Und Antworten
Pufferlösung 3-Punkt-Kalibrierung. verwenden. pH-Elektrode defekt. Sonde austauschen. Fall wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt- daten finden Sie im Garantieheft oder im Internet unter www.testo.com . 8187 information www. -
Seite 15: Technische Daten
Sonden-Modul Tauchsonde pH1 inkl. Aufbewahrungskappe mit Elektrolyt-Gel 0650 2061 Sonden-Modul Einstechsonde pH2 inkl. Aufbewahrungskappe mit Elektrolyt-Gel 0650 2062 Sonde Typ 1 inkl. Aufbewahrungskappe mit Elektrolyt-Gel für testo 206 pH3 0650 2063 Sonde Typ 14 inkl. Aufbewahrungskappe mit Elektrolyt-Gel für testo 206 pH3 0650 2064 Aufbewahrungskappe 206 mit Elektrolyt-Gel, 1 Stück... - Seite 16 Notizen 8187 information www. .com...
- Seite 17 206 pH / Temperature Measuring Instrument Bedienungsanleitung Instruction Manual 8187 information www. .com...
-
Seite 18: General Information
General Information General Information Please read this document through carefully and familiarise yourself with the operation of the product before putting it to use. Keep this documentation to hand so that you can refer to it when necessary. Symbols and what they mean Symbol Meaning Remarks... - Seite 19 Contents 3 Contents General Information ............2 Contents ................3 1. Safety Information ............4 2. Intended Purpose ............5 3. Product Description ............6 3.1 Display and control elements ..............6 3.2 Probe/BNC modules ................6 3.3 Power....................7 3.4 TopSafe ....................7 3.5 Storage cap ..................7 3.5 Wall/Transport bracket ................7 4.
-
Seite 20: Safety Information
Only the maintenance and service work described in the documentation should be carried out. Please adhere to the steps specified. For safety reasons, only original spare parts from Testo should be used. Ensure correct disposal: Disposal of defective rechargeable batteries and spent batteries at the collection points provided. -
Seite 21: Intended Purpose
The BNC socket is used to connect external pH probes. Ranges of application depend on the probe attached. testo 2 2 06 i i s n n ot s s uitable f f or d d iagnostic m m easurements i i n t t he medical s s ector. -
Seite 22: Product Description
3. Product Description 3. Product Description 3.1 Display and control elements D D i i s s p p l l a a y y M M O O D D E E : : Changes function, O O N N / / H H O O L L D D : : calls up “manual temperature On/Off switch, compensation”... -
Seite 23: Power
3. Product Description 7 3.3 Power Power is via a button cell (Typ CR2032, 3V; included with delivery). 3.4 TopSafe TopSafe protects the instrument from moisture and mechanical strain (impact). We recommend you always use TopSafe. The IP68 protection class is achieved if the instrument is placed inside the TopSafe and is closed. -
Seite 24: Initial Operation
4. Initial Operation 4. Initial Operation 4.1 Insert battery 1 Open the TopSafe sealing cap and remove instrument. 2 Open battery compartment on rear of instrument. 3 Insert button cell (Type CR2032, 3V). The (+) sign must be visible. 4 Close battery compartment. 5 Remove protection strip on the storage cap. - Seite 25 5. Operation 9 Function Description Setting options Auto Off (AUTO OFF) On (switched on) or Instrument switches off OFF (switched off) automatically after 10 minutes if no button has been pressed Beeper (bP) Warning sound (button pressed, On (switched on) or stable reading reached with OFF (switched off) Auto Hold function switched on)
-
Seite 26: Measuring
5. Operation 5.3 Measuring Setting up the instrument If large quantities of the electrolyte gel are stuck to the probe when removed from the storage cap, it is a sign that the gel is spent. A new storage cap is needed. Clean off the pH probe before and after each measurement with low concentration soap water followed by tap water (water temperature should be below 40 °C). -
Seite 27: Calibrating Instrument
The instrument is switched on and is in the measurement mode. 1 Open calibration mode: - testo 206-pH3 with pH probe without temperature sensor: The set temperature value for manual temperature compensation is displayed for 2s. The value must correspond to the temperature of the buffer solution. - Seite 28 5. Operation 2 Skip calibration point: MODE -o o r- Immerse probe in the buffer solution and start calibration: - The instrument waites for a stable reading : AUTO flashes. - If a stable reading is available (change less than 0.02pH in 20s), the calibration point calibrates and the instrument changes to the next calibration point (if available) or to the gradient and offset value display.
-
Seite 29: Service And Maintenance
6. Service and Maintenance 13 6. Service and Maintenance 6.1 Checking electrolyte gel Check the electrolyte gel in the storage cap regularly for contamination and ensure it is filled to the correct level. Replace storage cap if necessary. 6.2 Cleaning housing/TopSafe Clean housing with a damp cloth (soap water) if dirty. -
Seite 30: Questions And Answers
Change probe. If we have not answered your question, please contact your nearest distributor or Testo Customer Service point. Contact details can be found in the Warranty booklet and in Internet at www.testo.com . 8187 information www. -
Seite 31: Technical Data
Probe module/Penetration probe pH2 incl. storage cap with electrolyte gel 0650 2062 Probe type 1 incl. storage cap with electrolyte gel for testo 206 pH3 0554 2063 Probe type 14 incl. storage cap with electrolyte gel for testo 206 pH3... - Seite 32 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (0 76 53) 6 81 - 0 Fax: (0 76 53) 6 81 - 1 00 E-Mail: info@testo.de Internet: http://www.testo.com 0973.2061/02/Sky/dr/13.08.2004 8187 information www. .com...
