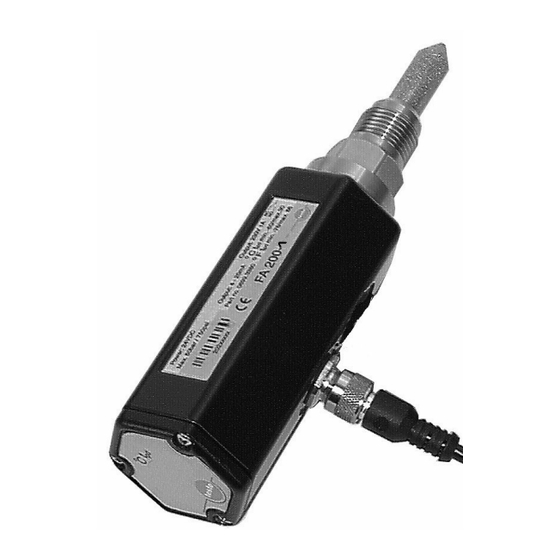

- Seite 1 FA 200 - 1 Drucktaupunkt-Messgerät Pressure dew point measuring instrument Bedienungsanleitung Instruction manual...
-
Seite 2: Inhaltsverzeichnis
Vorwort Liebe Testo Kundin, lieber Testo-Kunde, Ihre Entscheidung für ein Messgerät von Testo war richtig. Jedes Jahr kaufen tausende Kunden unsere hochwertigen Produkte. Dafür sprechen mindestens 7 gute Gründe: 1) Bei uns stimmt das Preis-Leistungs-Verhältnis. Zuverlässige Qualität zum fairen Preis. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Vor Inbetriebnahme lesen! Druckbereich >50 bar nicht überschreiten. Messbereiche das Messwertaufnehmers beachten! Bei Überhitzung werden die Fühler zerstört. Zulässige Lager- und Transporttemperatur sowie die zulässige Betriebstemperatur beachten (z. B. Messgerät vor direkter Sonneneinstrahlung schützen). Bei Öffnen des Geräts, unsachgemäßer Behandlung oder Gewaltanwendung erlöschen die Gewährleistungsansprüche! Einstell- und Kalibrierarbeiten nur durch qualifiziertes Personal aus der Mess- und Regeltechnik durchführen lassen. -
Seite 4: Geräteabbildung
Geräteabbildung LED-Anzeige Sinterkappe G 1/2”-Gewinde Abschirmung Stromausgang 4...20 mA (+) blau (-) schwarz Spannungsversorgung Funktions- 24 V DC Tasten (-) braun (+) weiss Geräteabmessungen (in mm) -
Seite 5: Installation
Installation Direkt im Druckluftnetz Druckluftleitung Fühler mit dem G 1/2”-Gewinde druckdicht mittig oder oben in die zu messende Druckluftleitung einschrauben. Darauf achten, dass dicht am Druckluftstrom gemessen wird. Bei Sackleitungen und nicht strömender Druckluft ergeben sich sehr lange Reaktionszeiten für den Feuchte- messwert. -
Seite 6: Einstellungen
Einstellungen Schnellübersicht Tasten Text ↑ ↑ ↓ ↓ Drücken/Sek. Blinken/Hz Kalibrieren/Abgleich Kalibrieren im Modus 2 sec. on - °C 0,5 sec. off Escape Speichern Messen Elektrischer Anschluss Falsches Anschließen führt zum Defekt des Sensors. Gehäuse öffnen Vorsichtig Deckel abschrauben. Bei Inbetriebnahme eine Spannung von 24 V DC an-schlie- ßen. -
Seite 7: Taupunktdiagramm Für Druckluft
Taupunktdiagramm für Druckluft Dieses Diagramm gibt Aufschuss über die Drucktaupunkt-Veränderung bei Druckver- lust. Als Beispiel ist ein Druckverlust von 8 bar auf 6 bar Betriebsüberdruck darge- stellt. Der Drucktaupunkt wandert in diesem Fall von 10 °C auf 5 °C ab. Die Druckreduzierung an der Entnahmestelle führt physikalisch bedingt zu... -
Seite 8: Technische Daten
Anschlussleitung Länge 5 m, 4polig mit Abschirmung ..0699.3391 Netzteil (Tischgerät) 90...264VAC/24VDC (3A) ....0554.1748 ISO-Kalibrierprotokoll bei -40 und -10°C (6bar) ....0520.0136 Für den mobilen Einsatz testo 645 inkl. TopSafe, Batterie und Bedienungsanleitung..........0563.6450 Drucktaupunktfühler ............0636.9840 Anschlussleitung, Verb. Fühler ↔ Messgerät ....0430.0143 Transport-Koffer ..............0516.3250 ®... - Seite 11 FA 200 - 1 Pressure dew point measuring instrument Bedienungsanleitung Instruction manual...
- Seite 12 Ordering data ........................8 Introduction Dear Customer You have made the right decision by choosing a measuring instrument from Testo. Thousands of customers buy our high standard products every year. There are at least 7 good reasons for doing so: 1) Cost-performance ratio. Reliable quality at a fair price.
-
Seite 13: Notes On Safety
Notes on safety Please read prior to operation Do not exceed pressure range of >50 bar. Observe measuring ranges of sensor! The probes are damaged if overheated. Observe max. storage and transport temperature and max. operating temperature (e.g. protect measuring instrument from direct sunlight). Warranty claims no longer apply if the instrument is opened, in the case of inexpert handling or use of force. -
Seite 14: Diagram Of Instrument
Diagram of instrument LED display Sintered cap G 1/2” thread Cover Current output 4 to 20 mA (+) blue (-) black Power supply Function 24 V DC buttons (-) brown (+) white Dimensions of instrument (in mm) -
Seite 15: Installation
Installation Directly in the compressed air system Compressed air pipe Screw in probe with G 1/2 thread pressure-tight in the centre or in the compressed air pipe where the measurement is to take place. Ensure that the measurement is carried out close to the compressed air flow. -
Seite 16: Settings
Settings Quick overview Buttons Text ↑ ↑ ↓ ↓ Press/sec. Flash/Hz Calibrating/Adjusting Calibration in mode 2 sec. on - °C 0.5 sec. off Escape Save Measuring Electrical connection Incorrect connection cause defects in the sensor. Opening the housing Carefully screw off cover. Connect power of 24 V DC for initial operation. -
Seite 17: Dew Point Diagram For Compressed Air
Dew point diagram for compressed air This diagram provides information on the change in pressure dew point when there is a drop in pressure. Example: a drop in pressure from 8 bar to 6 bar working positive pressure is shown. In this case the pressure dew point drops from 10 °C to 5 °C. -
Seite 18: Technical Data
Connection cable 5 m long, 4 pin with cover ....0699.3391 Power supply unit 90...264VAC/24VDC (3A) ......0554.1748 ISO-Calibration-Certificate at -40 and -10°C ....0520.0136 For mobile use testo 645 with TopSafe, battery and instruction manual..........0563.6450 Pressure dew point probe ..........0636.9840 Cable, connects probe ↔ measuring instrument ....0430.0143 Transport case..............0516.3250 ®... - Seite 20 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0973.5001/01/T/wh/19.03.2004...
